Produktbild

strawa HK-Anschlussverteiler e-class 52 ohne SFE 6 Hkr.

strawa HK-Anschlussverteiler e-class 52 ohne SFE 6 Hkr.,BxHxT: 345x320x67 mm, Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln

Kategorie: Anschlussverteiler Heizkörperanschluss ohne Einstellung

Artikelnummer: 51-005206

Warengruppe: 51

Listenpreis: 143,60 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext

strawa HK-Anschlussverteiler e-class 52 ohne SFE 6 Hkr.

strawa HK-Anschlussverteiler e-class 52 ohne SFE 6 Hkr.




      1. Beschreibung:
        Der Anschlussverteiler für den Heizkörperanschluss ist ein Edelstahlverteiler ohne zusätzliche Einbauten in den Heizkreisabgängen. Die Anschlussgarnitur am Primäranschluss ist separat erhältlich, wodurch die Möglichkeit besteht, verschiedene Anschlussgarnituren mit oder ohne Wärmezählerverrohrung auszuwählen.
      2. Bestandteile:

        1. Edelstahlverteiler:
          • Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
          • Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
          • Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
        2. Befestigung:
          • verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
          • zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
          • Abstand der Vor- und Rücklaufverteilerbalken 200 mm
          • Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
        3. Dichtungen:
          • Flachdichtungen Centellen WS 3825 gelb
        4. Beschriftung:
          • selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
      3. Technische Daten:
        • max. Wärmeleistung: 50 kW bei delta T 20 K
        • max. Volumenstrom von 2,14 m³/h
        • max. Betriebstemperatur 80 (100) °C
        • max. Betriebsdruck 6 bar
        • Kvs-Wert pro Heizkreis: 2,1 m³/h
      4. Anschluesse:

        1. Primäranschluss:
          • 1" Überwurfmutter flachdichtend
          • Anschluss wahlweise von links oder rechts
        2. Sekundäranschluss:
          • Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
          • Anschluss nach oben oder unten



Artikelspezifikation:
6 Heizkreise
Artikelabmessung: B x H x T: 345 x 320 x 67 mm
Artikelgewicht: 2,275 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa HK-Anschlussverteiler e-class 52 ohne SFE 6 Hkr.




      1. Beschreibung:
        Der Anschlussverteiler für den Heizkörperanschluss ist ein Edelstahlverteiler ohne zusätzliche Einbauten in den Heizkreisabgängen. Die Anschlussgarnitur am Primäranschluss ist separat erhältlich, wodurch die Möglichkeit besteht, verschiedene Anschlussgarnituren mit oder ohne Wärmezählerverrohrung auszuwählen.
      2. Bestandteile:

        1. Edelstahlverteiler:
          • Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
          • Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
          • Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
        2. Befestigung:
          • verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
          • zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
          • Abstand der Vor- und Rücklaufverteilerbalken 200 mm
          • Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
        3. Dichtungen:
          • Flachdichtungen Centellen WS 3825 gelb
        4. Beschriftung:
          • selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
      3. Technische Daten:
        • max. Wärmeleistung: 50 kW bei delta T 20 K
        • max. Volumenstrom von 2,14 m³/h
        • max. Betriebstemperatur 80 (100) °C
        • max. Betriebsdruck 6 bar
        • Kvs-Wert pro Heizkreis: 2,1 m³/h
      4. Anschluesse:

        1. Primäranschluss:
          • 1" Überwurfmutter flachdichtend
          • Anschluss wahlweise von links oder rechts
        2. Sekundäranschluss:
          • Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
          • Anschluss nach oben oder unten



Artikelspezifikation:
6 Heizkreise
Artikelabmessung: B x H x T: 345 x 320 x 67 mm
Artikelgewicht: 2,275 kg

GTIN: 4061323017300
Warennummer: 84818079
Werksartikelnummer: 51-005206
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-005206

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text
gaeb xml
gaeb 90
önorm
PDF
Docx
Xlsx
Rtf
Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa HK-Anschlussverteiler
e-class 52 ohne SFE 6 Hkr.

Entlüftungsventil im Vor- und Rücklaufbalken, Doppelwandhalter 200 mm mit Schrauben und Dübeln

6 Heizkreise
Abmessung B x H x T:
345 x 320 x 67 mm
Artikelgewicht: 2,275 kg
Werksartikelnummer: 51-005206
Warennummer: 84818079
Warengruppe: 51

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Logistische Daten
ETIM / Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323017300

Listenpreis143,60 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84818079

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)345

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)2,275

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)580

Gewicht (kg)2,515

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser nein

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 1 Zoll (25)

Anschluss 2 sonstige

Anzahl der Abzweige 6

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil nein

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen nein

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 345 mm

Höhe 320 mm

Tiefe 67 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein

Downloads

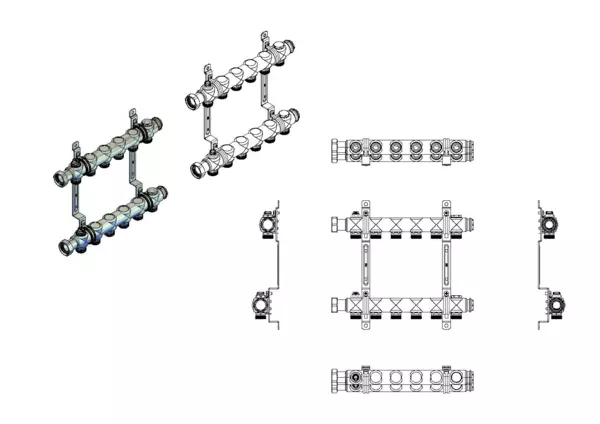

Strichzeichnung

Strichzeichnung

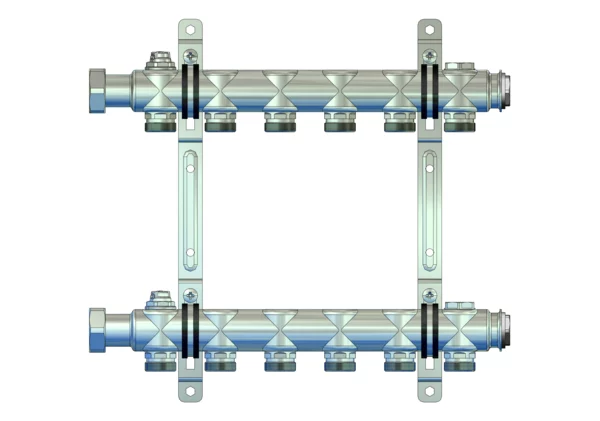

Bild-3D
