strawa Trinkwasserverteiler
e-class S 22 10 Abg. (konisch)

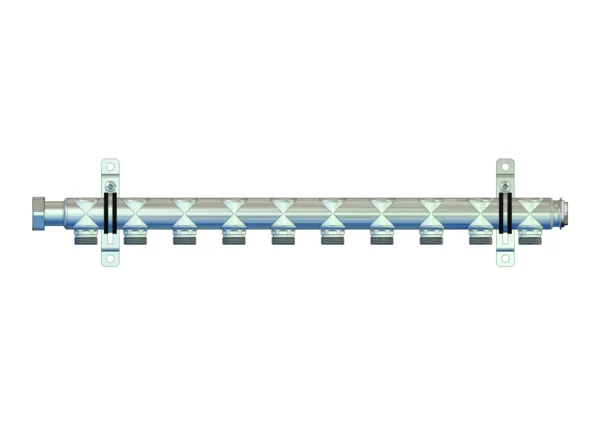

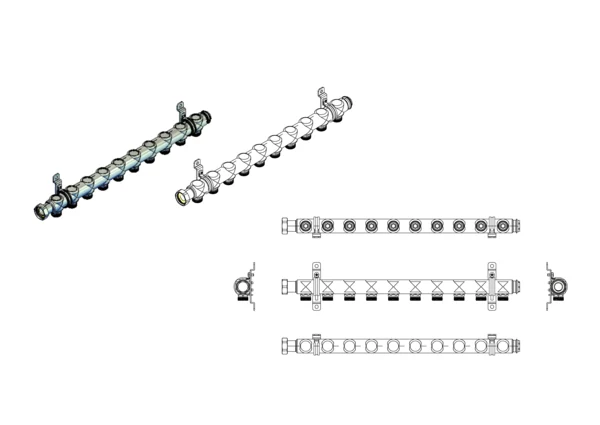

strawa Trinkwasserverteiler e-class S 22 10 Abg. (konisch) BxHxT: 575 x 125 x 42 mm

Kategorie: Trinkwasserverteiler Etagenverteilung

Artikelnummer: 51-002210

Listenpreis: 164,10 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa Trinkwasserverteiler e-class S 22 10 Abg. (konisch)

Anschlussverteiler für die Stockwerkverteilung von Trinkwasserleitungen zu den sanitären Verbrauchern.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 5,7 m³/h (1,6 l/s)
Bauteile:
- Balken aus profiliertem Edelstahlprofil DN 32, Material 1.4401 mit 3/4" Endstopfen
- ohne Absperr- bzw. Reguliermöglichkeit
Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Abgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- ohne Befestigungen
Dichtungen:
- Flachdichtung Centellen WS 3825 gelb

Vermarktungstext

Anschlussverteiler für die Stockwerksverteilung von Trinkwasserleitungen aus Edelstahl.
Im Verteilerbalken sind keine Abperrmöglichkeiten eingebaut.
Am Primäranschluss kann ein Absperrkugelhahn montiert werden.
Die Sekundäranschlüsse bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.

Ausschreibungstext

strawa Trinkwasserverteiler e-class S 22 10 Abg. (konisch)

Anschlussverteiler für die Stockwerkverteilung von Trinkwasserleitungen zu den sanitären Verbrauchern.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 5,7 m³/h (1,6 l/s)
Bauteile:
- Balken aus profiliertem Edelstahlprofil DN 32, Material 1.4401 mit 3/4" Endstopfen
- ohne Absperr- bzw. Reguliermöglichkeit
Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Abgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- ohne Befestigungen
Dichtungen:
- Flachdichtung Centellen WS 3825 gelb

Abmessung (Breite x Höhe x Tiefe): 575 x 125 x 42 mm
Gewicht: 1,241 kg
EAN: 4061323016822
Warennummer: 73072910
Artikelnummer: 51-002210
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-002210

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 042 Gas- und Wasseranlagen - Leitungen, Armaturen

Langtext

strawa Trinkwasserverteiler
e-class S 22 10 Abg. (konisch)
BxHxT: 575 x 125 x 42 mm
aus Edelstahl 1.4401 DN32 mit Abgängen
3/4"AG mit Konus, Anschluss 1" Überwurf
flachdichtend

EAN: 4061323016822
Artikelnummer: 51-002210
Warengruppe: 51
Warennummer: 73072910

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323016822

Listenpreis164,10 €

Mindesbestellmenge1

ArtikeltypSTD

HerkunftslandDE

Zolltarifnummer73072910

Standardversand (Tage)3

Batteriegewicht (kg)0

Verpackungsabmessungen

Merkmale

Klassifizierung ETIM 9

Geeignet für Trinkwasser Ja

Geeignet für Heizungswasser Nein

Geeignet für Kühlwasser Nein

Geeignet für Pressluft Nein

Geeignet für Glykol Nein

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung einfach

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 316 (1.4401)

Oberflächenschutz unbehandelt

Nenninnendurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 -

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 -

Anzahl der Abzweige 10

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen EV019412

Abstand zwischen den Abzweigungen 55 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 10

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Nein

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Nein

Mit Befestigungsmaterial Nein

Mit Füßen Nein

EF021573 Nein

Mit Isolierung Nein

Breite 575 mm

Höhe 125 mm

Tiefe 42 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

EFNL0003 -

Typenzulassung nach BBR/EKS Nein
