strawa Trinkwasserverteiler
e-class S 22 4 Abg. (konisch)

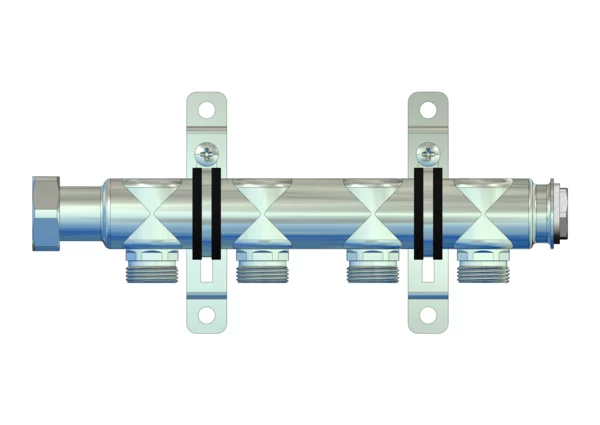

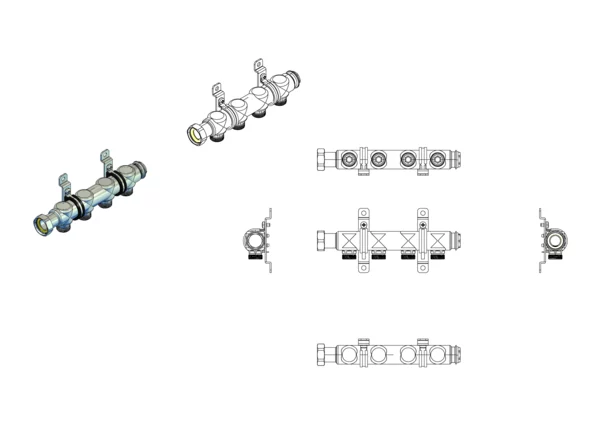

strawa Trinkwasserverteiler e-class S 22 4 Abg. (konisch) BxHxT: 245 x 125 x 42 mm

Kategorie: Trinkwasserverteiler Etagenverteilung

Artikelnummer: 51-002204

Listenpreis: 80,60 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa Trinkwasserverteiler e-class S 22 4 Abg. (konisch)

Anschlussverteiler für die Stockwerkverteilung von Trinkwasserleitungen zu den sanitären Verbrauchern.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 5,7 m³/h (1,6 l/s)
bestehend aus:
- Balken aus profiliertem Edelstahlprofil DN 32, Material 1.4401 mit 3/4" Endstopfen
- ohne Absperr- bzw. Reguliermöglichkeit
Primäranschluss:
- 1"Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Abgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- ohne Befestigungen
Dichtungen:
- Flachdichtung Centellen WS 3825 gelb

Vermarktungstext

Anschlussverteiler für die Stockwerksverteilung von Trinkwasserleitungen aus Edelstahl.
Im Verteilerbalken sind keine Abperrmöglichkeiten eingebaut.
Am Primäranschluss kann ein Absperrkugelhahn montiert werden.
Die Sekundäranschlüsse bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.

Ausschreibungstext

strawa Trinkwasserverteiler e-class S 22 4 Abg. (konisch)

Anschlussverteiler für die Stockwerkverteilung von Trinkwasserleitungen zu den sanitären Verbrauchern.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 5,7 m³/h (1,6 l/s)
bestehend aus:
- Balken aus profiliertem Edelstahlprofil DN 32, Material 1.4401 mit 3/4" Endstopfen
- ohne Absperr- bzw. Reguliermöglichkeit
Primäranschluss:
- 1"Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Abgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- ohne Befestigungen
Dichtungen:
- Flachdichtung Centellen WS 3825 gelb

Abmessung (Breite x Höhe x Tiefe): 245 x 125 x 42 mm
Gewicht: 0,776 kg
EAN: 4061323016761
Warennummer: 73072910
Artikelnummer: 51-002204
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-002204

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 042 Gas- und Wasseranlagen - Leitungen, Armaturen

Langtext

strawa Trinkwasserverteiler
e-class S 22 4 Abg. (konisch)
BxHxT: 245 x 125 x 42 mm
aus Edelstahl 1.4401 DN32 mit Abgängen
3/4"AG mit Konus, Anschluss 1" Überwurf
flachdichtend

EAN: 4061323016761
Artikelnummer: 51-002204
Warengruppe: 51
Warennummer: 73072910

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323016761

Listenpreis80,60 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer73072910

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)245

Höhe (mm)125

Tiefe (mm)42

Gewicht (kg)0,753

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)0,928

Merkmale

Klassifizierung ETIM 8

Geeignet für Trinkwasser Ja

Geeignet für Heizungswasser Nein

Geeignet für Kühlwasser Nein

Geeignet für Pressluft Nein

Geeignet für Glykol Nein

Montageart Einbau

Ausführung einfach

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 316 (1.4401)

Oberflächenschutz unbehandelt

Form Endstück mit geraden Abzweigen

Nenninnendurchmesser Anschluss 1 1 Zoll (25)

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 -

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 -

Anzahl der Abzweige 4

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Eurokonus

Abstand zwischen den Abzweigungen 55 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 10

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll-/Entleerungshahn Nein

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Nein

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit Isolierung Nein

Breite 245 mm

Höhe 125 mm

Tiefe 42 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

Typenzulassung nach BBR/EKS Nein

Geeignet für Trinkwasser Ja

Geeignet für Heizungswasser Nein

Geeignet für Kühlwasser Nein

Geeignet für Pressluft Nein

Geeignet für Glykol Nein

Montageart Einbau

Ausführung einfach

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 316 (1.4401)

Oberflächenschutz unbehandelt

Form Endstück mit geraden Abzweigen

Nenninnendurchmesser Anschluss 1 1 Zoll (25)

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 -

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 -

Anzahl der Abzweige 4

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Eurokonus

Abstand zwischen den Abzweigungen 55 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 10

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll-/Entleerungshahn Nein

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Nein

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit Isolierung Nein

Breite 245 mm

Höhe 125 mm

Tiefe 42 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

Typenzulassung nach BBR/EKS Nein
