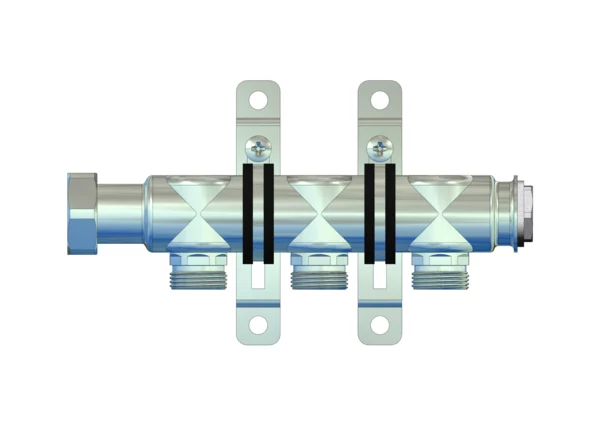

strawa Trinkwasserverteiler
e-class S 22 3 Abg. (konisch)
strawa Trinkwasserverteiler e-class S 22 3 Abg. (konisch) BxHxT: 190 x 125 x 42 mm
Kategorie: Trinkwasserverteiler Etagenverteilung
Artikelnummer: 51-002203
Listenpreis: 66,90 €
strawa Trinkwasserverteiler e-class S 22 3 Abg. (konisch)
Etagenverteiler
/produktgruppe/etagenverteiler
51-002203
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung
strawa Trinkwasserverteiler e-class S 22 3 Abg. (konisch)
Anschlussverteiler für die Stockwerkverteilung von Trinkwasserleitungen zu den sanitären Verbrauchern.Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 5,7 m³/h (1,6 l/s)
bestehend aus:
- Balken aus profiliertem Edelstahlprofil DN 32, Material 1.4401 mit 3/4" Endstopfen
- ohne Absperr- bzw. Reguliermöglichkeit
Primäranschluss:
- 1"Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Abgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- ohne Befestigungen
Dichtungen:
- Flachdichtung Centellen WS 3825 gelb
Vermarktungstext
Anschlussverteiler für die Stockwerksverteilung von Trinkwasserleitungen aus Edelstahl.
Im Verteilerbalken sind keine Abperrmöglichkeiten eingebaut.

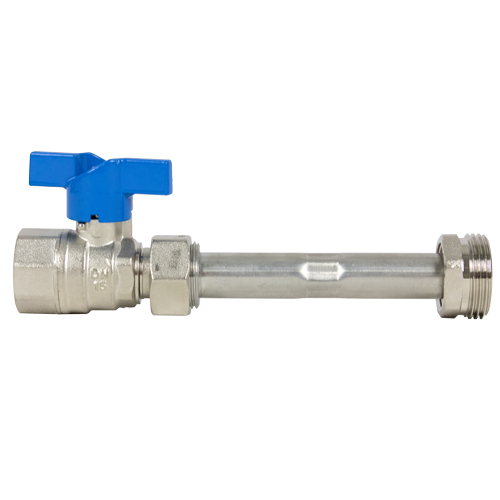

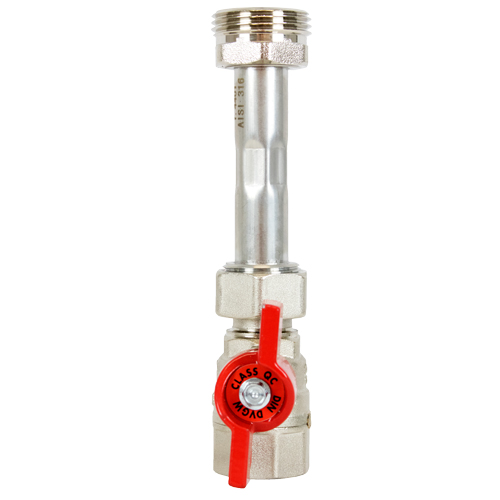

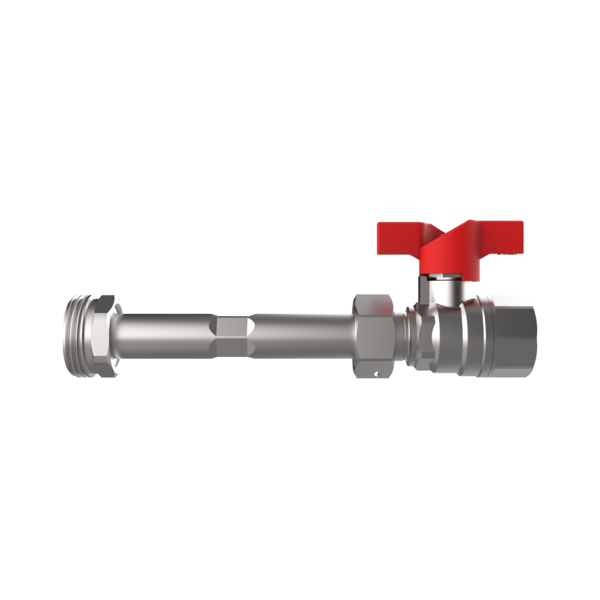

Am Primäranschluss kann ein Absperrkugelhahn montiert werden.
Die Sekundäranschlüsse bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Ausschreibungstext
strawa Trinkwasserverteiler e-class S 22 3 Abg. (konisch)
Anschlussverteiler für die Stockwerkverteilung von Trinkwasserleitungen zu den sanitären Verbrauchern.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 5,7 m³/h (1,6 l/s)
bestehend aus:
- Balken aus profiliertem Edelstahlprofil DN 32, Material 1.4401 mit 3/4" Endstopfen
- ohne Absperr- bzw. Reguliermöglichkeit
Primäranschluss:
- 1"Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Abgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- ohne Befestigungen
Dichtungen:
- Flachdichtung Centellen WS 3825 gelb
Abmessung (Breite x Höhe x Tiefe): 190 x 125 x 42 mm
Gewicht: 0,626 kg
EAN: 4061323016754
Warennummer: 73072910
Artikelnummer: 51-002203
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-002203
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 042 Gas- und Wasseranlagen - Leitungen, Armaturen
Langtext
strawa Trinkwasserverteiler
e-class S 22 3 Abg. (konisch)
BxHxT: 190 x 125 x 42 mm
aus Edelstahl 1.4401 DN32 mit Abgängen
3/4"AG mit Konus, Anschluss 1" Überwurf
flachdichtend
EAN: 4061323016754
Artikelnummer: 51-002203
Warengruppe: 51
Warennummer: 73072910
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323016754
Listenpreis66,90 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer73072910
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)190
Höhe (mm)125
Tiefe (mm)42
Gewicht (kg)0,637
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)380
Gewicht (kg)0,812
Merkmale
Klassifizierung ETIM 8
Geeignet für Trinkwasser Ja
Geeignet für Heizungswasser Nein
Geeignet für Kühlwasser Nein
Geeignet für Pressluft Nein
Geeignet für Glykol Nein
Montageart Einbau
Ausführung einfach
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 316 (1.4401)
Oberflächenschutz unbehandelt
Form Endstück mit geraden Abzweigen
Nenninnendurchmesser Anschluss 1 1 Zoll (25)
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 -
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 -
Anzahl der Abzweige 3
Anzahl der Verzweigungsrichtungen 1
Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus

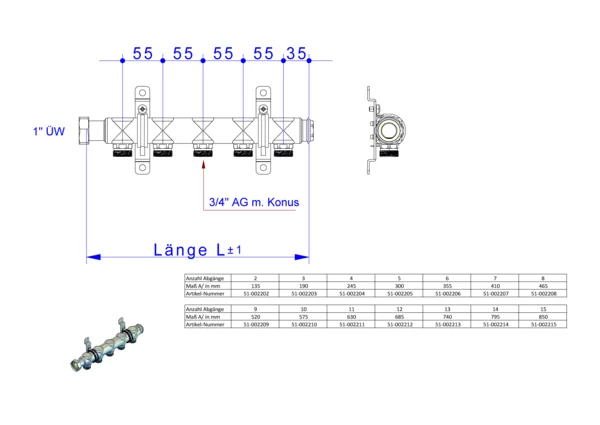

Abstand zwischen den Abzweigungen 55 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 10
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll-/Entleerungshahn Nein
Mit Absperrventil Nein
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Nein
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit Isolierung Nein
Breite 190 mm
Höhe 125 mm
Tiefe 42 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
Typenzulassung nach BBR/EKS Nein
Geeignet für Trinkwasser Ja
Geeignet für Heizungswasser Nein
Geeignet für Kühlwasser Nein
Geeignet für Pressluft Nein
Geeignet für Glykol Nein
Montageart Einbau
Ausführung einfach
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 316 (1.4401)
Oberflächenschutz unbehandelt
Form Endstück mit geraden Abzweigen
Nenninnendurchmesser Anschluss 1 1 Zoll (25)
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 -
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 -
Anzahl der Abzweige 3
Anzahl der Verzweigungsrichtungen 1
Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus
Abstand zwischen den Abzweigungen 55 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 10
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll-/Entleerungshahn Nein
Mit Absperrventil Nein
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Nein
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit Isolierung Nein
Breite 190 mm
Höhe 125 mm
Tiefe 42 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
Typenzulassung nach BBR/EKS Nein
