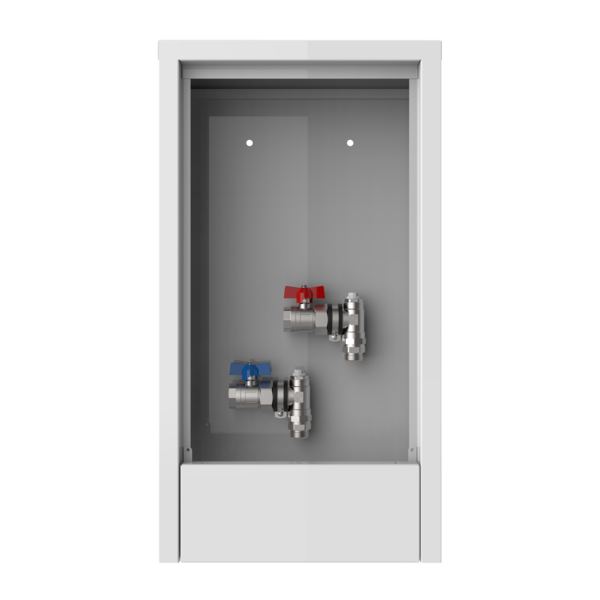

Produktbild

strawa Anschlussstation
AS 11h AP

strawa Anschlussstation AS 11h AP BxHxT: 337 x 620 x 125 mm 1 Wohnungsanschluss, vert. AG o. WMZ, Standard-AP-Schrank in RAL 9016

Artikelnummer: 50+651110

Listenpreis: 241,40 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

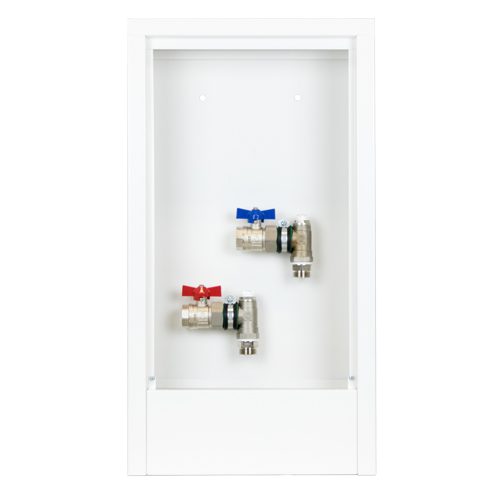

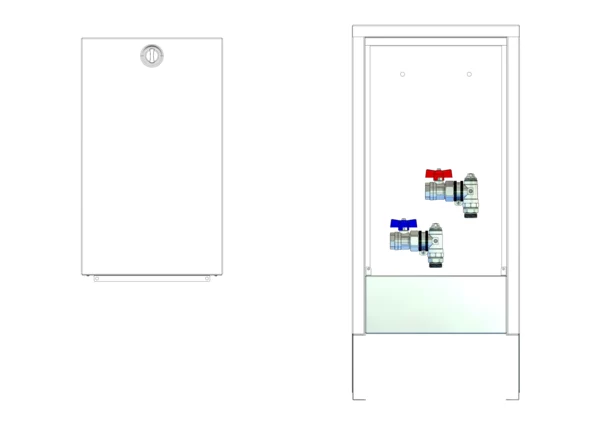

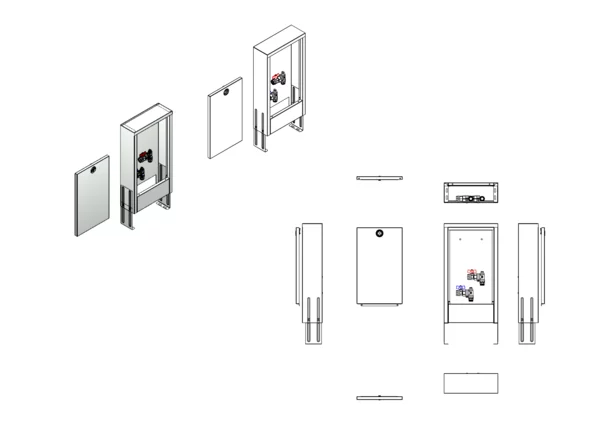

strawa Anschlussstation AS 11h AP

Wohnungsanschlussstation ohne Wärmezählervorbereitung,
Primäranschluss vertikal, im Aufputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Gehäuse mit Rückwand:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- Bautiefe 125 mm
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbares Estrichprallblech
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
Stecktür:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtungin weiß RAL 9016
- versenkter weißer Drehriegel
- alternativ auch mit Kunststofffstecktür in weiß ähnlich RAL 9016 lieferbar

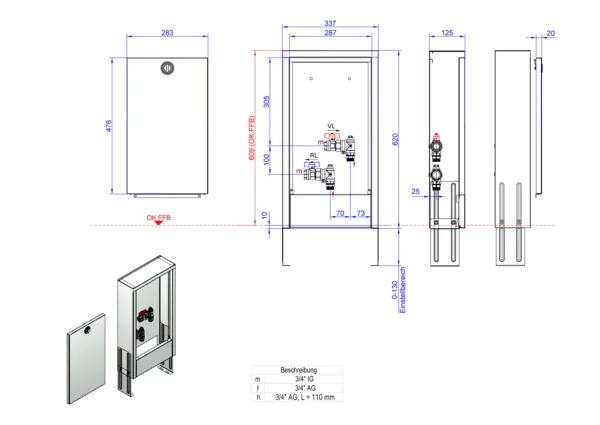

Bemaßung:
- Baubreite: 337 mm
- Bauhöhe: 620-750 mm
- Tiefe: 125 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf

Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren des Wohnungsstranges, zum Beispiel für Wartungsarbeiten. Im Standard-Aufrputzschrank komplett in weiß RAL 9016 mit einer Bautiefe von 125 mm ist eine Edelstahlverrohrung mit einer horizontalen Anschlussgarnitur ohne Wärmezählervorbereitung und ohne zusätzliche Reguliereinbauten schallentkoppelt montiert.

strawa Anschlussstation AS 11h AP

Wohnungsanschlussstation ohne Wärmezählervorbereitung,
Primäranschluss vertikal, im Aufputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Gehäuse mit Rückwand:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- Bautiefe 125 mm
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbares Estrichprallblech
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
Stecktür:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtungin weiß RAL 9016
- versenkter weißer Drehriegel
- alternativ auch mit Kunststofffstecktür in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 337 mm
- Bauhöhe: 620-750 mm
- Tiefe: 125 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf

Abmessung (Breite x Höhe x Tiefe): 337 x 620 x 125 mm
Gewicht: 8,462 kg
EAN: 4061323011537
Warennummer: 90269000
Artikelnummer: 50+651110
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+651110

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa Anschlussstation
AS 11h AP
BxHxT: 337 x 620 x 125 mm
1 Wohnungsanschluss, vertikale
Anschlussgarnitur ohne
Wärmezählerverrohrung,
Standard-Aufputz-Schrank in RAL 9016

EAN: 4061323011537
Artikelnummer: 50+651110
Warengruppe: 50
Warennummer: 90269000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323011537

Listenpreis241,40 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90269000

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)337

Höhe (mm)620

Tiefe (mm)125

Gewicht (kg)7,451

Verpackungsabmessungen

Breite (mm)670

Höhe (mm)135

Tiefe (mm)370

Gewicht (kg)8,005

Merkmale

Klassifizierung ETIM 9

Material Mantel Stahl

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Pumpenanschluss -

Nenndurchmesser Pumpenanschluss -

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 80 °C

Einstellbereich Temperatur -

Ausführung der Temperaturregelung -

Anzeigebereich Thermometer -

Leistung -

Geeignet für Kühlen Ja

Geeignet für Heizung Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung ungemischter Heizkreis

Mit Passstück für Wärmezähler Nein

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe -

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Nein

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Nein

Auslaufhahn Nein

Mit Servomotor Nein

Geeignet für Servomotoren Nein

Mit Dreiwegeventil Nein

Mit Pumpenkugelhahn Nein

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Nein

Mit Füßen Ja

Mit Differenzdruckregler Nein

Strömungsrichtung -

Mit Wärmedämmung Nein

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 337 mm

Höhe 620 mm

Tiefe 125 mm
