Produktbild

strawa Anschlussstation
AS 11h W1 ST

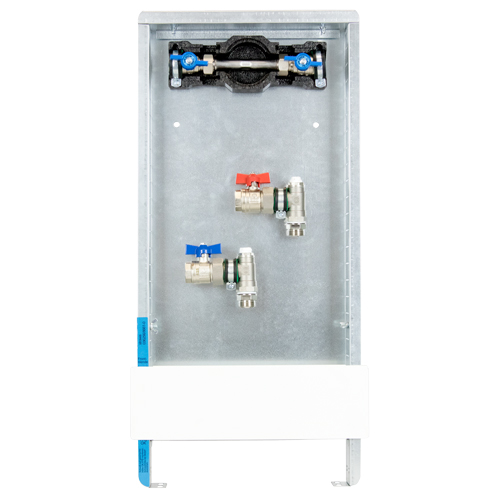

strawa Anschlussstation AS 11h W1 ST BxHxT: 330 x 710 x 80 mm 1 Wohnungsanschluss, verti. AG o. WMZ, mit Wasserzählerverrohrung Trinkwasser kalt, Standard-UP-Schrank mit Frontblende in RAL 9016

Artikelnummer: 50+151111

Listenpreis: 295,80 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

strawa Anschlussstation AS 11h W1 ST

Wohnungsanschlussstation ohne Wärmezählervorbereitung, mit Wasserzählervorbereitung Trinkwassser kalt
Primäranschluss horizontal, im Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
- Markierung Oberkante Fertigfußboden (OK FFB)
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- abnehmbares und verstellbares (max. 40 mm) Estrichprallblech
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

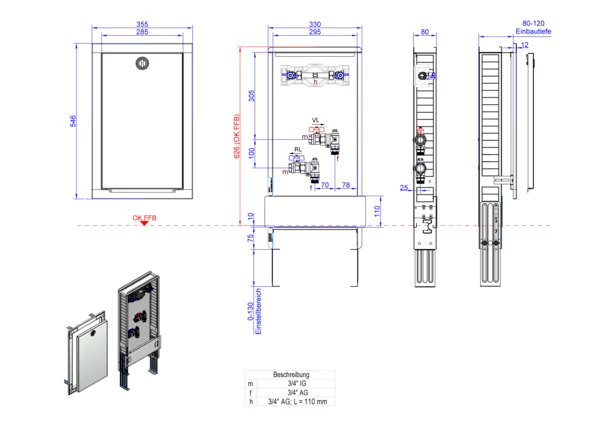

Bemaßung:
- Baubreite: 330 mm
- Bauhöhe: 710-840 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe 650 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
Wasserzählereinbaustrecke W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG

Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren des Wohnungsstranges, zum Beispiel für Wartungsarbeiten. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist eine Edelstahlverrohrung mit einer horizontalen Anschlussgarnitur ohne Wärmezählervorbereitung und ohne zusätzliche Reguliereinbauten schallentkoppelt montiert. In der Anschlussstation ist zusätzlich eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes Trinkwasser montiert.

strawa Anschlussstation AS 11h W1 ST

Wohnungsanschlussstation ohne Wärmezählervorbereitung, mit Wasserzählervorbereitung Trinkwassser kalt
Primäranschluss horizontal, im Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
- Markierung Oberkante Fertigfußboden (OK FFB)
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- abnehmbares und verstellbares (max. 40 mm) Estrichprallblech
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 330 mm
- Bauhöhe: 710-840 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe 650 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
Wasserzählereinbaustrecke W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG

Abmessung (Breite x Höhe x Tiefe): 355 x 725 x 92 mm
Gewicht: 9,175 kg
EAN: 4061323010363
Warennummer: 90269000
Artikelnummer: 50+151111
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+151111

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Anschlussstation
AS 11h W1 ST
BxHxT: 330 x 710 x 80 mm
1 Wohnungsanschluss, vertikale
Anaschlussgarnitur ohne
Wärmezählerverrohrung, mit
Wasserzählerverrohrung Trinkwasser kalt,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016

EAN: 4061323010363
Artikelnummer: 50+151111
Warengruppe: 50
Warennummer: 90269000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323010363

Listenpreis295,80 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90269000

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)355

Höhe (mm)725

Tiefe (mm)92

Gewicht (kg)8

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)370

Gewicht (kg)9

Merkmale

Klassifizierung ETIM 9

Material Mantel Stahl

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Pumpenanschluss -

Größe Pumpenanschluss -

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 80 °C

Einstellbereich Temperatur -

EF006974 -

Anzeigebereich Thermometer -

Leistung -

Geeignet für Kühlen Ja

Geeignet für Heizungen Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung ungemischter Heizkreis

Mit Adapter für Wärmezähler Nein

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe -

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Nein

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Nein

Auslaufhahn Nein

Mit Mischermotor Nein

Geeignet für Servomotoren Nein

Mit Dreiwegeventil Nein

Mit Pumpenkugelhahn Nein

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Nein

Mit Füßen Ja

Mit Differentdruckregelung Nein

Strömungsrichtung -

Mit Wärmedämmung Nein

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 330 mm

Höhe 710 mm

Tiefe 80 mm
