strawa FB-Anschlussstation H 53h 14 Hkr.
strawa FB-Anschlussstation H 53h 14 Hkr.,BxHxT: 1050 x 725 x 92 mm, horiz. AG o. WMZ, Verteiler mit Regulierventil + THV M30x1,5, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 50+065314
Warengruppe: 50
Listenpreis: 856,20 €
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa FB-Anschlussstation H 53h 14 Hkr.
strawa FB-Anschlussstation H 53h 14 Hkr.- Beschreibung

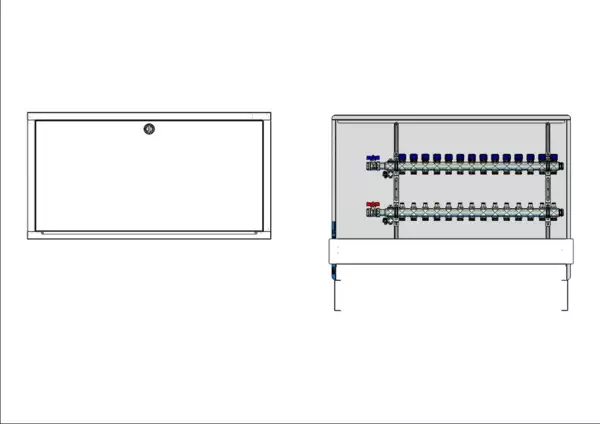

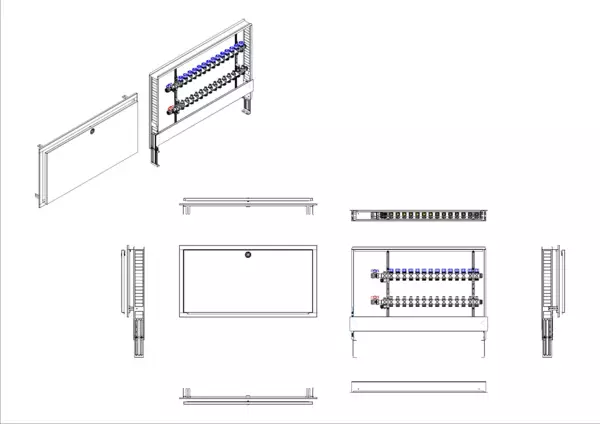

Die Anschlussstation für Flächenheizung und -kühlung ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5), sowie eine horizontale Anschlussgarnitur ohne Wärmezählerverrohrung. Es gibt Platzhaltungen für eine Klemmleiste und Stellantriebe. - Bestandteile
- Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
- Schrank:
- Standard UP-Schrank 80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Anschlussverteiler:
- Technische Daten
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,75 m³/h
- Anschlüsse
- Primäranschluss:
- links oder optional rechts, horizontal mit 3/4" IG
- Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Primäranschluss:
14 Heizkreise
Artikelabmessung: B x H x T: 1050 x 725 x 92 mm
Artikelgewicht: 22,438 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FB-Anschlussstation H 53h 14 Hkr.
Die Anschlussstation für Flächenheizung und -kühlung ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5), sowie eine horizontale Anschlussgarnitur ohne Wärmezählerverrohrung. Es gibt Platzhaltungen für eine Klemmleiste und Stellantriebe.
14 Heizkreise
Artikelabmessung: B x H x T: 1050 x 725 x 92 mm
Artikelgewicht: 22,438 kg
GTIN: 4061323009572
Warennummer: 84198998
Werksartikelnummer: 50+065314
Warengruppe: Wärmestationen ohne Wärmezählung
URL: https://www.strawa.com/produkt/50+065314
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussstation
H 53h 14 Hkr.
horizontale Anschlusgarnitur ohne Wärmezählerverrohrung, Verteiler mit Regulierventilen im Vorlaufbalken und Thermostatventileinsätzen M30x1,5 im Rücklaufbalken, Standard-Unterputz-Schrank mit Frontblende in RAL 9016
14 Heizkreise
Abmessung B x H x T:
1050 x 725 x 92 mm
Artikelgewicht: 22,438 kg
Werksartikelnummer: 50+065314
Warennummer: 84198998
Warengruppe: Wärmestationen ohne Wärmezählung
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323009572
Listenpreis856,20 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)1025
Höhe (mm)710
Tiefe (mm)80
Gewicht (kg)22,438
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)1070
Gewicht (kg)24,038
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Kühlleistung primär (bei primärer dT = 7K) 17.4 kW
Max. Heizleistung (bei Primär dT = 20K) 49.8 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 14
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige nein
Durchflussleistung 0 - 300 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
