strawa HK-Anschlussstation H 52h 3 Hkr.
strawa HK-Anschlussstation H 52h 3 Hkr.,BxHxT: 355 x 725 x 92 mm, horiz. AG o. WMZ, Verteiler ohne Einbauten, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 50+065203
Warengruppe: 50
Listenpreis: 251,40 €
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa HK-Anschlussstation H 52h 3 Hkr.
strawa HK-Anschlussstation H 52h 3 Hkr.- Beschreibung

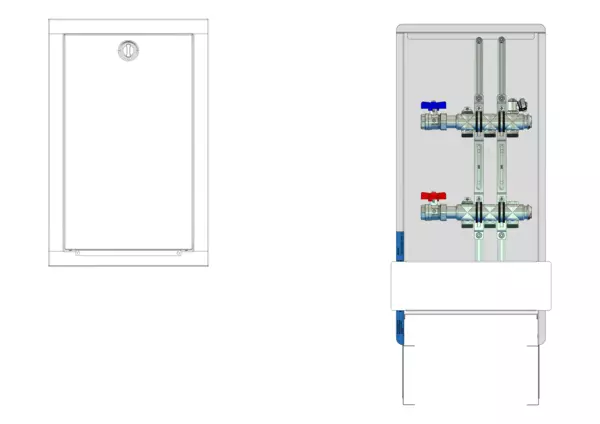

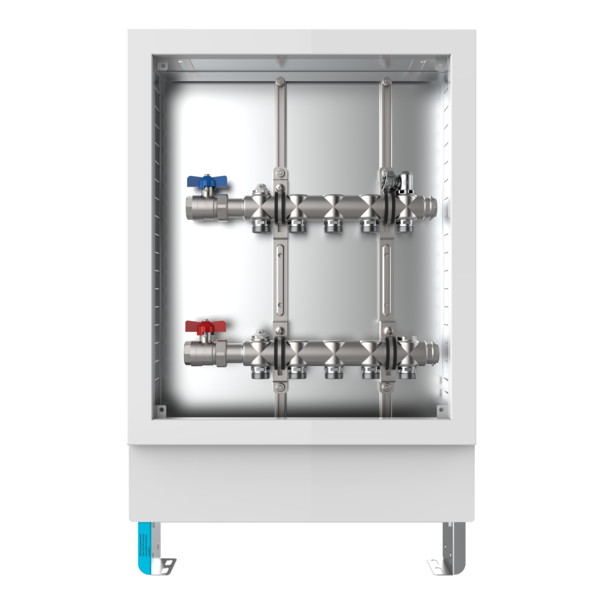

Die Anschlussstation für Heizkörperanbindungen ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler ohne zusätzliche Einbauten im Heizkreis, sowie eine horizontale Anschlussgarnitur ohne Wärmezählerverrohrung. - Bestandteile
- Anschlussverteiler:
- Typ e-class 52
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Kugelhahn DN 20 im Vor- und Rücklauf
- Schrank:

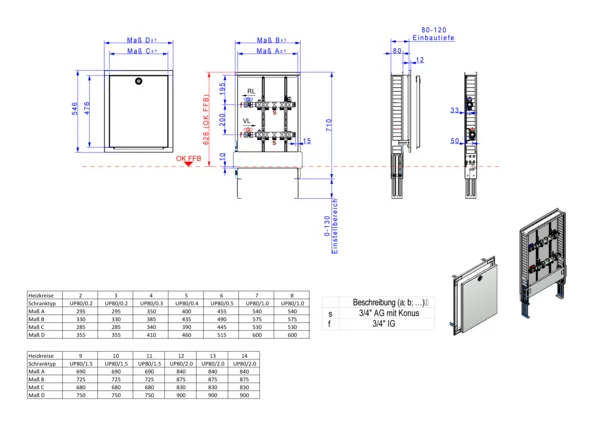

- Standard-Unterputzverteilerschrank 80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Anschlussverteiler:
- Technische Daten
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 °C
- max. Betriebsdruck: 6 bar
- Anschlüsse
- Primäranschluss:
- links, horizontal mit 3/4" IG
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
3 Heizkreise
Artikelabmessung: B x H x T: 355 x 725 x 92 mm
Artikelgewicht: 8,74 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa HK-Anschlussstation H 52h 3 Hkr.
Die Anschlussstation für Heizkörperanbindungen ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler ohne zusätzliche Einbauten im Heizkreis, sowie eine horizontale Anschlussgarnitur ohne Wärmezählerverrohrung.
3 Heizkreise
Artikelabmessung: B x H x T: 355 x 725 x 92 mm
Artikelgewicht: 8,74 kg
GTIN: 4061323009190
Warennummer: 84198998
Werksartikelnummer: 50+065203
Warengruppe: Wärmestationen ohne Wärmezählung
URL: https://www.strawa.com/produkt/50+065203
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussstation
H 52h 3 Hkr.
horizontale Anschlusgarnitur ohne Wärmezählerverrohrung, Verteiler ohne Einbauten, Standard-Unterputz-Schrank mit Frontblende in RAL 9016
3 Heizkreise
Abmessung B x H x T:
355 x 725 x 92 mm
Artikelgewicht: 8,74 kg
Werksartikelnummer: 50+065203
Warennummer: 84198998
Warengruppe: Wärmestationen ohne Wärmezählung
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323009190
Listenpreis251,40 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)330
Höhe (mm)710
Tiefe (mm)80
Gewicht (kg)8,74
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)370
Gewicht (kg)9,14
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart freistehend (Monoblock)
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 3/4 Zoll (20)
Form Endstück mit geraden Abzweigen
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 3/4 Zoll (20)
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 3
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen ja
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 330 mm
Höhe 710 mm
Tiefe 80 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
