strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 11 Hkr

strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 11 Hkr,BxHxT: 575x198x27 mm, für Standard-Anschlussstationen mit Verteiler e-class 63 und 53

Kategorie: Regelungs- und Elektrokomponenten Vorverdrahtungen

Artikelnummer: 50+000011X

Warengruppe: 50

Listenpreis: 472,40 €

Anfragen/Merken

strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 11 Hkr

Beschreibung:
Die Vorverdrahtung ist für die Anschlussverteiler e-class 53, 63, 87 und Standard-Anschlussstationen H 53, H 63 Stationen geeignet. Die Stellantriebe sind auf der Klemmleiste vorverdrahtet, welche bauseits im Verteilerschrank, über oder neben dem Heizkreisverteiler montiert ist. Die Stellantriebe werden auf den Ventileinsätzen (Aufnahmegewinde M30×1,5) des Rücklaufbalkens aufgeschraubt.
Bestandteile:
1. Antriebe:
  - strawatherm Stellantriebe 230 V
  - stromlos geschlossen
  - mit Re-Open-Funktion
2. Klemmleiste:
  - strawalogiX RT-STA Klemmleiste 230 V
  - mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
  - individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
  - integriertes Pumpenmodul
  - 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
  - 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA14 Klemmleiste 230 V
Anschluesse:
Bauseitig ist ein nach VDE abgesicherter 230-V-Stromanschluss vorzusehen. Für den Anschluss der Raumthermostate sind bauseitig geeignete Installationsleitungen mit mindestens vier Adern pro Raumthermostat bereitzustellen. Die Auswahl und Verlegung der Leitungen erfolgt gemäß den anerkannten Regeln der Technik, insbesondere nach DIN VDE 0100.

Artikelspezifikation:
11 Heizkreise
Artikelabmessung: B x H x T: 575 x 198 x 27 mm
Artikelgewicht: 2,81 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 11 Hkr

Beschreibung:
Die Vorverdrahtung ist für die Anschlussverteiler e-class 53, 63, 87 und Standard-Anschlussstationen H 53, H 63 Stationen geeignet. Die Stellantriebe sind auf der Klemmleiste vorverdrahtet, welche bauseits im Verteilerschrank, über oder neben dem Heizkreisverteiler montiert ist. Die Stellantriebe werden auf den Ventileinsätzen (Aufnahmegewinde M30×1,5) des Rücklaufbalkens aufgeschraubt.
Bestandteile:
1. Antriebe:
  - strawatherm Stellantriebe 230 V
  - stromlos geschlossen
  - mit Re-Open-Funktion
2. Klemmleiste:
  - strawalogiX RT-STA Klemmleiste 230 V
  - mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
  - individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
  - integriertes Pumpenmodul
  - 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
  - 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA14 Klemmleiste 230 V
Anschluesse:
Bauseitig ist ein nach VDE abgesicherter 230-V-Stromanschluss vorzusehen. Für den Anschluss der Raumthermostate sind bauseitig geeignete Installationsleitungen mit mindestens vier Adern pro Raumthermostat bereitzustellen. Die Auswahl und Verlegung der Leitungen erfolgt gemäß den anerkannten Regeln der Technik, insbesondere nach DIN VDE 0100.

Artikelspezifikation:
11 Heizkreise
Artikelabmessung: B x H x T: 575 x 198 x 27 mm
Artikelgewicht: 2,81 kg

GTIN: 4061323113705
Warennummer: 90321020
Werksartikelnummer: 50+000011X
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+000011X

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa strawalogiX RT8-STA14 230V und
strawatherm 230V+Vorverdrahtung 11 Hkr

für Standard-Anschlussstationen mit Verteiler e-class 63 und 53, für max. 6 Raumthermostate, Zuordnung der Stellantriebe zu den Raumthermostaten bauseits über Wählrad

11 Heizkreise
Abmessung B x H x T:
575 x 198 x 27 mm
Artikelgewicht: 2,81 kg
Werksartikelnummer: 50+000011X
Warennummer: 90321020
Warengruppe: 50

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323113705

Listenpreis472,40 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer90321020

Standardversand (Tage)4

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)575

Höhe (mm)198

Tiefe (mm)27

Gewicht (kg)2,81

Verpackungsabmessungen

Breite (mm)680

Höhe (mm)114

Tiefe (mm)285

Gewicht (kg)4,625

Merkmale

Klassifizierung ETIM 9

Versorgungsspannung 230 V

Ausgangsspannung 230 V

Vernetzbar über Funk (standardmäßig) nein

Vernetzbar über Funk (optional) nein

Anschluss für externe Antenne nein

Smart Control nein

Anzahl der Kanäle/Zone 11

Geeignet für Heizen ja

Geeignet für Kühlen nein

Mit Zeitschaltuhr nein

Schutzart (IP) IP41

Downloads

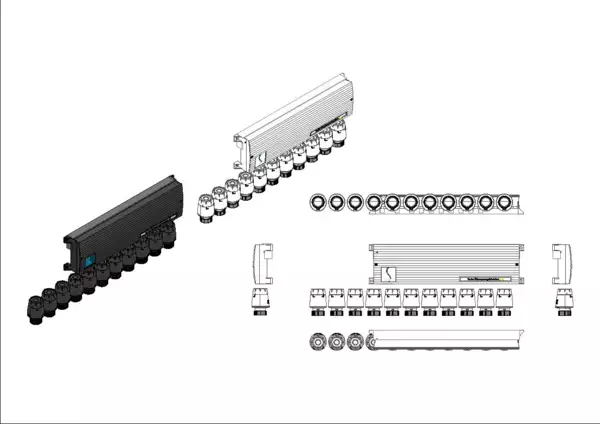

Strichzeichnung

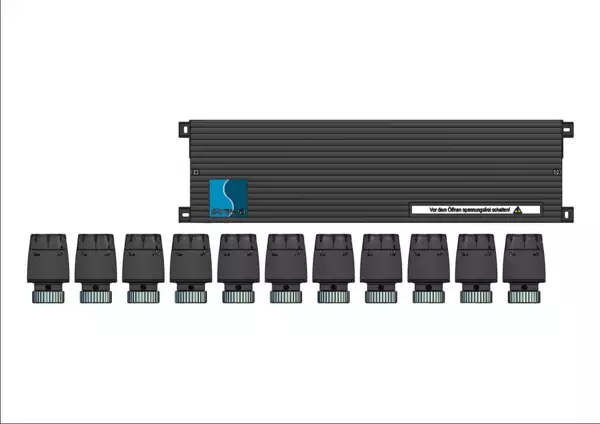

Bild-3D
