strawa Standard Vorverdrahtung RT8-STA12 230V + strawatherm 230V H/K 9 Hkr

strawa Standard Vorverdrahtung RT8-STA12 230V + strawatherm 230V H/K 9 Hkr

1. Beschreibung:
   Die strawa Standard Vorverdrahtung wurde für den FB-Anschlussverteiler e-class 63 in strawa Standard-Schränken entwickelt, um den Installationsprozess zu optimieren und eine effiziente Anbindung sowie Regelung von Heiz- und Kühlkreisen in Flächenheizungs- und Flächenkühlsystemen zu ermöglichen.

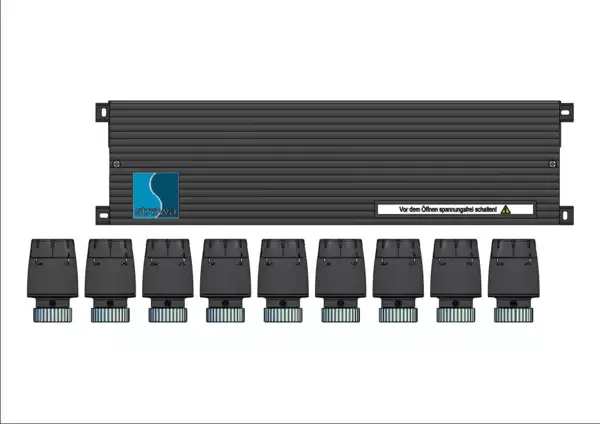

   Die Einheit besteht aus der strawalogiX Klemmleiste RT8-STA12 230 V sowie werkseitig vorverdrahtete strawatherm Stellantriebe 230 V. Die Komponenten sind für den kombinierten Betrieb in den Modi Heizen und Kühlen ausgelegt.
   Die Vorverdrahtung der Stellantriebe an der Klemmleiste reduziert signifikant den Installationsaufwand und minimiert potenzielle Verdrahtungsfehler. Über ein integriertes Wählrad kann jeder einzelne Heiz- bzw. Kühlkreis einem spezifischen Raumthermostat eindeutig zugeordnet werden.
2. Vorteile:

   • geringerer Montageaufwand verkürzt erheblich die Installationszeit
   • potenzielle Fehler werden reduziert
   • alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
3. Bestandteile:



   1. strawalogiX Klemmleiste RT8-STA12:

      • mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
      • max. 8 Raumthermostate und 12 Stell- bzw. Regelantriebe
      • individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
      • integriertes Pumpenmodul
      • Anschluss Schaltung CO (Change-Over) Signal zur Umschaltung Heizen/Kühlen 230 V
      • nur Kühlen oder Master/Slave
      • befestigt auf Montageblech für strawa Standard-Schrank
   2. strawatherm Stellantrieb:

      • Betriebsspannung 230 V
      • stromlos geschlossen mit Re-Open-Funktion
      • mit Anschluss M30×1,5 für FB-Anschlussverteiler e-class 63
4. Technische Daten:



   1. strawalogiX Klemmleiste RT8-STA12:

      • Speisespannung: 230 V~, ±10 %, 50...60 Hz
      • Verteilersicherung: 230 V T4AH (5 × 20 mm)
      • Regelkreise/Heizzonen: max. 8 Eingänge
      • Uhrenkanal/Absenkung: ja
      • Zul. Umgebungstemperatur: 0 bis 50 °C
      • Zul. Lagertemperatur: -20 bis 70 °C
      • Zul. Umgebungsfeuchte: 10 bis 85 % r.F.
      • Ausgänge Anzahl Antriebe: max. 12 thermische Stell- bzw. Regelantriebe (für Heiz-/Kühlkreise)
      • Pumpenanschluss: max. 2 (1) A
      • Absenkung: Kontakteingang
      • Gehäusematerial: Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
      • Deckelmaterial: Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
      • Anschlussklemmen: Federzug-Steckklemmen
      • Leitungsquerschnitt: 0,5...1,5 mm²
      • Anschlussleitung: massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
      • Kabelklemmvorrichtung: im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
      • Schutzart/Schutzklasse: IP20 (EN 60730)/II (EN 60730)
      • CE-Konformität: EMV-Richtlinie 2014/30/EU EN 60730-1, Wohnbereich + Niederspannungsrichtlinie 2014/35/EU EN 60730-1 & -2-9 Typ 1C | Die Klemmleiste strawalogiX RT8-STA12 ist normgeprüft. Die einschlägigen EU-Richtlinien sind berücksichtigt.
   2. strawatherm Stellantrieb:

      • Ausführungsvariante: stromlos geschlossen (NC)
      • Betriebsspannung: 230 V (AC) + 10 % … - 10 %, 50/60 Hz
      • Einschaltstrom: < 250 mA für max. 300 ms
      • Betriebsleistung: < 2 W
      • Aufnahmegewinde: M30 ×1,5
      • Stellweg: 4,0 mm
      • Stellkraft: 110 N
      • Öffnungs-/Schließzeit: ca. 3 min
      • Medientemperatur: 0 … 100 °C
      • Lagertemperatur: -25 … 60 °C
      • Umgebungstemperatur: 0 ... 50 °C
      • Schutzart/Schutzklasse: IP54, Schutzklasse II bei 230 V AC
      • Überspannungsfestigkeit: nach EN 60730-1 mind. 2,5 kV
      • Anschlussleitung: 2 ×0,75 mm²
      • Leitungslänge: 1 m
      • Einbaulage: alle Einbaulagen erlaubt
      • Gehäusematerial: Kunststoff PP

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
