strawa strawalogiX RT8-STA14 230V und
EGO-Regelantriebe 230V+Vorverdr. 9 Hkr

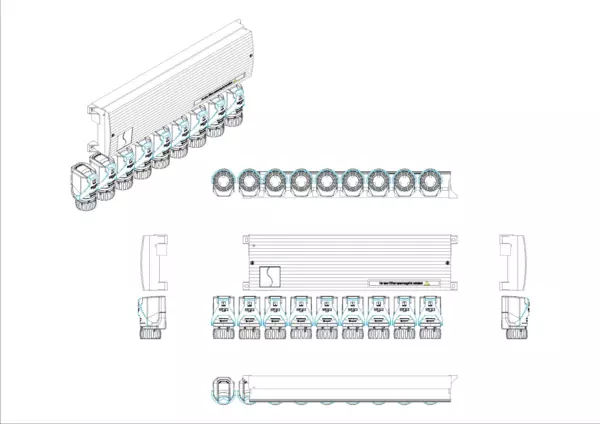

strawa strawalogiX RT8-STA14 230V und EGO-Regelantriebe 230V+Vorverdrahtung 9 Hkr BxHxT:526 x 193 x 84 mm für Standard-Anschlussstationen mit Verteiler e-class 18

Artikelnummer: 50+000009EGO

Listenpreis: 799,20 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa strawalogiX RT8-STA14 230V und EGO-Regelantriebe 230V+Vorverdr. 9 Hkr

1. Beschreibung:
Vorverdrahtung für Anschlussverteiler e-class 18 und Standard-Anschlussstationen H 18 Stationen, die intelligent autonomen elektrothermischen Regelantriebe gewährleisten in Kombination mit handelsüblichen Raumthermostaten den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen, die Regelantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die EGO-Regelantriebe werden auf den Ventileinsätzen (Aufnahme EGO Schnellverschluss) des Rücklaufbalken aufgeschraubt
2. Bauteile:
2.2 Antriebe:
- EGO Regelantriebe 230 V
- erkennt automatisch Heiz- oder Kühlbetrieb
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- gewährleistet in Kombination mit handelsüblichen Raumthermostaten den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

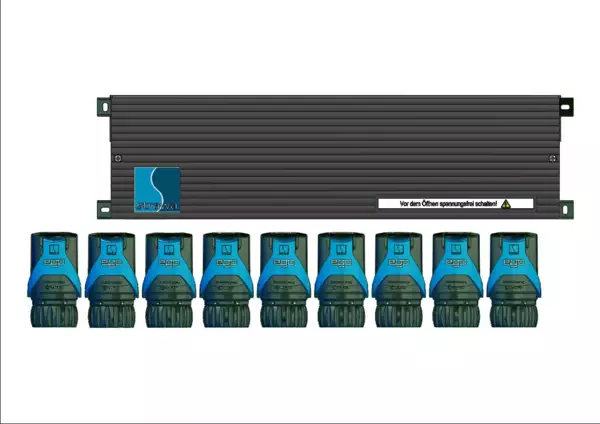

Die Vorverdrahtung besteht aus einer strawalogiX Klemmleiste RT-STA 230 V und einem EGO-Regelantrieb 230 V pro Heizkreis.
Die Vorverdrahtung ist für die Montage an Anschlussverteiler e-class 18 oder Standard-Anschlussstationen H-18, FBR-18 oder FBM-18 geeignet.
Die Intelligenten autonomen elektrothermischen Regelantrieb 230 V sorgt für den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise
eines Heizkreisverteilers in Flächenheizungssystemen. Sie sind stromlos geschlossen und haben einen Schnellverschluss für den Anschluss an Thermostatventileinsätze mit Sicke.
Die Regelantriebe sind an der Klemmleiste vorverdrahtet und können bauseits über ein Wählrad in der Klemmleiste dem Raumthermostat zugeordnet werden.
Die Klemmleiste kann in strawa Standard-Schränken oder -Anschlussstationen montiert werden.
Bis 8 Heizkreise könnnen maximal 6 Raumthermostate, ab 9 Heizkreise max. 8 Raumthermostate an die Klemmleiste angeschlossen werden.
Über ein externes Uhrenthermostat können Zeitbefehle über die Klemmleiste an die Raumthermostate gegeben werden.
Das intergrierte Pumpenmodul ermöglicht eine Abschaltung einer externen Pumpe.

Es können max. 8 Raumthermostate angeschlossen werden.
Die EGO-Schnellverschlüsse passen nur auf FBH Anschlussverteiler e-class 18 bzw Anschlussstationen FBH-18, FBR-18 oder FBM-18.

strawa strawalogiX RT8-STA14 230V und EGO-Regelantriebe 230V+Vorverdraht. 9Hk

1. Beschreibung:
Vorverdrahtung für Anschlussverteiler e-class 18 und Standard-Anschlussstationen H 18 Stationen, die intelligent autonomen elektrothermischen Regelantriebe gewährleisten in Kombination mit handelsüblichen Raumthermostaten den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen, die Regelantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die EGO-Regelantriebe werden auf den Ventileinsätzen (Aufnahme EGO Schnellverschluss) des Rücklaufbalken aufgeschraubt
2. Bauteile:
2.2 Antriebe:
- EGO Regelantriebe 230 V
- erkennt automatisch Heiz- oder Kühlbetrieb
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- gewährleistet in Kombination mit handelsüblichen Raumthermostaten den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Abmessung (Breite x Höhe x Tiefe): 526 x 193 x 84 mm
Gewicht: 2,561 kg
EAN: 4061323115778
Warennummer: 90321020
Artikelnummer: 50+000009EGO
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+000009EGO

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

strawa strawalogiX RT8-STA14 230V und
EGO-Regelantriebe 230V+Vorverdrahtung 9
Hkr
BxHxT: 526 x 193 x 84 mm
für Standard-Anschlussstationen mit
Verteiler e-class 18, für max. 8
Raumthermnostate, Zuordnung der
Stellantrieb auf die Raumthermostate
bauseits über Wählrad

EAN: 4061323115778
Artikelnummer: 50+000009EGO
Warengruppe: 50
Warennummer: 90321020

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323115778

Listenpreis799,20 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90321020

Standardversand (Tage)3


Artikelabmessungen

Breite (mm)526

Höhe (mm)193

Tiefe (mm)84

Gewicht (kg)2,556

Verpackungsabmessungen

Breite (mm)680

Höhe (mm)114

Tiefe (mm)285

Gewicht (kg)3,016

Merkmale

Klassifizierung ETIM 9

Versorgungsspannung 230 V

Ausgangsspannung 230 V

Vernetzbar über Funk (standardmäßig) Nein

Vernetzbar über Funk (optional) Nein

Anschluss für externe Antenne Nein

Smart Control Nein

Anzahl der Kanäle/Zone 9

Max. Kapazität pro Kanal -

Empfangsfrequenz -

Geeignet für Heizen Ja

Geeignet für Kühlen Nein

Mit Zeitschaltuhr Nein

Mit zusätzlichem Kontakt -

Kontaktausführung -

Max. Spannung der Kontakte -

Max. Kontaktbelastung -

Schutzart (IP) IP41

Breite -

Höhe -

Tiefe -
