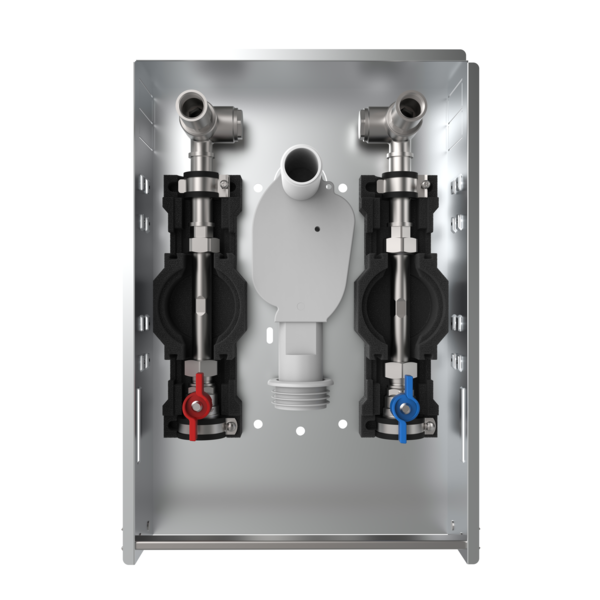

strawa Waschtischanschlussstation für Rollstuhlunterfahrung FR

strawa Waschtischanschlussstation für Rollstuhlunterfahrung FR,BxHxT: 300x490x110 mm, Anschluss Waschtisch und Wasserzählervorbereitung TW kalt und warm 3/4" Länge 110mm, Abdeckung Edelstahl-Fliesenrahmen

Kategorie: Wasserstationen Waschtischanschlussstation mit Wasserzählung

Artikelnummer: 50-000912

Warengruppe: 50

Listenpreis: 669,80 €

Anfragen/Merken

strawa Waschtischanschlussstation für Rollstuhlunterfahrung FR

Beschreibung:
Waschtischanschlussstation für Rollstuhlunterfahrung mit Wasserzählerverrohrung für Trinkwasser kalt und warm und zusätzlichen Waschtischanschlüssen Trinkwasser kalt, warm und Abwasseranschluss mit Unterputzsiphon, mit Fliesenrahmen, für den wandbündigen Einbau in eine geflieste Wand. Die Station ist für den Unterbau unter Waschtische und Spülen geignet.
Bestandteile:
1. Trinkwasser:
  - DVGW-Kugelhahn 3/4" flachdichtend aus Messing (Kugelhähne aus Edelstahl auf Anfrage)
  - mit Wasserzählerverrohrung bestehend aus Distanzrohr 3/4" Länge 110 mm
  - Waschtischanschluss DN 15 und zusätzlicher Anschluss DN 20 für Kalt- und Warmwasserzapfstellen
2. Abwasser:
  - Unterputzsiphon DN 40
3. Verteilerschrank:
  - verzinkte Einbauzarge mit höhenverstellbaren Füßen
  - Einbautiefe Schrank: 90-120 mm
  - Fliesenrahmen, für den wandbündigen Einbau in eine geflieste Wand
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s, Abwasser DU 0,5 l/s
Anschluesse:
1. Anschlüsse Eingang:
  - Trinkwasser Anschluss vertikal mit Kugelhahn 3/4" IG
  - Abwasser DN 40 vertikal
2. Anschlüsse Ausgang:
  - Trinkwasser Waschtischanschluss 1/2" IG
  - weitere Zapfstellen 3/4" IG
  - Abwasser DN 32

Artikelspezifikation:

Artikelabmessung: B x H x T: 300 x 490 x 110 mm
Artikelgewicht: 7,233 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Die Waschtischanschlussstation besteht aus Wasserzählerverrohrungen für Trinkwasser kalt und warm und ist zusätzlich mit Waschtischanschlüssen für Trinkwasser kalt und warm und einem eingebauten Unterputzsiphon DN 40 ausgestattet.
Dadurch ist die Station für den Einbau von barrierefreien Waschtischen mit Rollstuhlunterfahrung geeignet. Über die Abdeckung als Fliesenrahmen sind die bauseits eingebauten Wasserzähler für die Ablesung und den Wechsel jederzeit zugänglich.

strawa Waschtischanschlussstation für Rollstuhlunterfahrung FR

Beschreibung:
Waschtischanschlussstation für Rollstuhlunterfahrung mit Wasserzählerverrohrung für Trinkwasser kalt und warm und zusätzlichen Waschtischanschlüssen Trinkwasser kalt, warm und Abwasseranschluss mit Unterputzsiphon, mit Fliesenrahmen, für den wandbündigen Einbau in eine geflieste Wand. Die Station ist für den Unterbau unter Waschtische und Spülen geignet.
Bestandteile:
1. Trinkwasser:
  - DVGW-Kugelhahn 3/4" flachdichtend aus Messing (Kugelhähne aus Edelstahl auf Anfrage)
  - mit Wasserzählerverrohrung bestehend aus Distanzrohr 3/4" Länge 110 mm
  - Waschtischanschluss DN 15 und zusätzlicher Anschluss DN 20 für Kalt- und Warmwasserzapfstellen
2. Abwasser:
  - Unterputzsiphon DN 40
3. Verteilerschrank:
  - verzinkte Einbauzarge mit höhenverstellbaren Füßen
  - Einbautiefe Schrank: 90-120 mm
  - Fliesenrahmen, für den wandbündigen Einbau in eine geflieste Wand
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s, Abwasser DU 0,5 l/s
Anschluesse:
1. Anschlüsse Eingang:
  - Trinkwasser Anschluss vertikal mit Kugelhahn 3/4" IG
  - Abwasser DN 40 vertikal
2. Anschlüsse Ausgang:
  - Trinkwasser Waschtischanschluss 1/2" IG
  - weitere Zapfstellen 3/4" IG
  - Abwasser DN 32

Artikelspezifikation:

Artikelabmessung: B x H x T: 300 x 490 x 110 mm
Artikelgewicht: 7,233 kg

GTIN: 4061323014873
Warennummer: 84198998
Werksartikelnummer: 50-000912
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000912

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  412 Wasseranlagen

Leistungsbereich STLB-Bau (2021-04): 042 Gas- und Wasseranlagen - Leitungen, Armaturen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Waschtischanschlussstation für
Rollstuhlunterfahrung FR

Anschluss Waschtisch und Wasserzählervorbereitung TW kalt und warm 3/4" Länge 110mm, Abdeckung Edelstahl-Fliesenrahmen

Abmessung B x H x T:
300 x 490 x 110 mm
Artikelgewicht: 7,233 kg
Werksartikelnummer: 50-000912
Warennummer: 84198998
Warengruppe: 50

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323014873

Listenpreis669,80 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)298

Höhe (mm)490

Tiefe (mm)90

Gewicht (kg)7,233

Verpackungsabmessungen

Breite (mm)540

Höhe (mm)140

Tiefe (mm)420

Gewicht (kg)7,693

Merkmale

Klassifizierung ETIM 9

Modell Wasserzähler Qn 1,5

Montagerichtung vertikal

Mit Absperrventil ja

Ausführung des Ventils Kugelventile

Material Ventil Messing

Anschluss 1 Innengewinde

Nenndurchmesser Anschluss 1 3/4 Zoll (20)

Anschluss 2 Innengewinde

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Geeignet für Anzahl der Wasserzähler 2

Geeignet für Wasserzählerlänge 110 mm

Abschließbar nein

Höhe 420 - 490 mm

Länge 300 m

Tiefe 90 mm

Typenzulassung nach BBR/EKS nein

Downloads

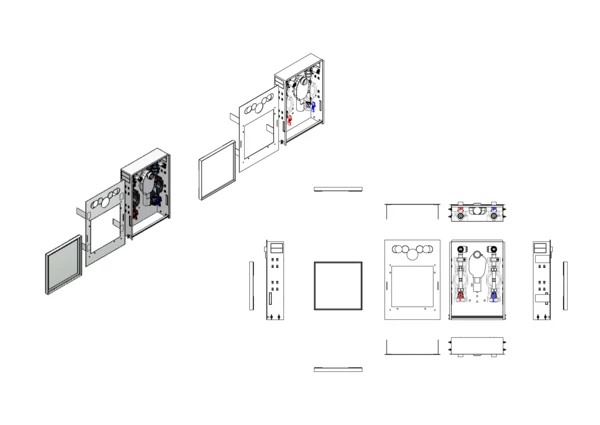

Strichzeichnung

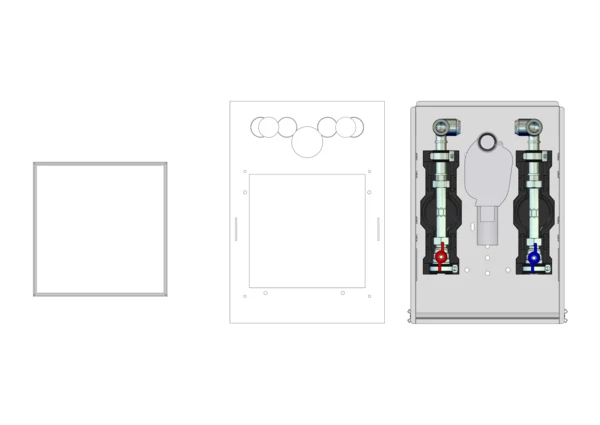

Bild-3D

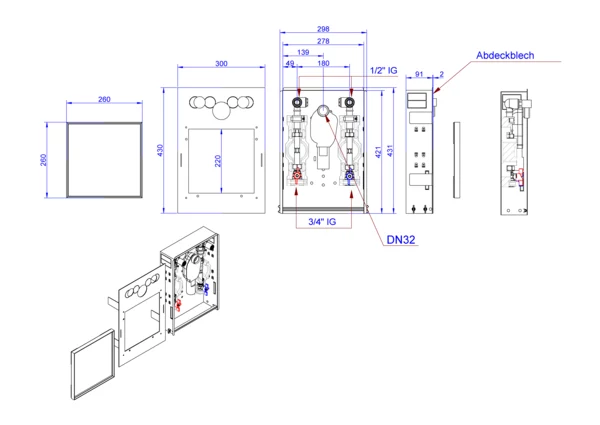

Vermaßtes Bild (Strichzeichnung)
