strawa Waschtischanschlussstation
für Rollstuhlunterfahrung

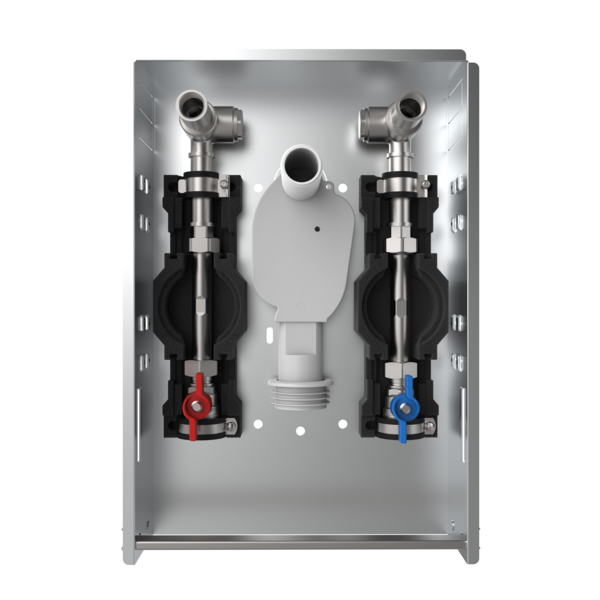

Waschtischanschlussstation
mit Wasserzählerverrohrung
bestehend aus
Trinkwasseranschluss:
DVGW-Kugelhahn 3/4'' flachdichtend
aus Messing (Kugelhähne aus Edelstahl
auf Anfrage) mit Wasserzählerverrohrung
bestehend aus Distanzrohr 3/4'' Länge 110 mm,
Waschtischanschluss DN 15 und zusätzlicher
Anschluss DN 20 für Kalt- und
Warmwasserzapfstellen
Abwasseranschluss:
HT-Abwasserrohr DN 40 mit oder ohne
UP-Siphon (Rollstuhlunterfahrung)
Verteilerschrank:
verzinkte Einbauzarge mit höhenverstellbaren
Füßen, Frontblende in verschieden
Ausführungen (weiß RAL 9010,
LIM-Limodorabdeckung weiß oder

FR-Flieseneinbaurahmen)
max. Betriebsdruck: 10 bar
max. Betriebstemperatur: 80°C
max. Volumenstrom:
Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s,
Abwasser DU 0,5 l/s
Eingang:
Trinkwasser Anschluss vertikal mit
Kugelhahn 3/4'' IG,
Abwasser DN 40 vertikal
Ausgang:
Trinkwasser Waschtischanschluss 1/2''IG,
weitere Zapfstellen 3/4'' IG,
Abwasser DN 30
Einbautiefe Schrank: 90-120 mm

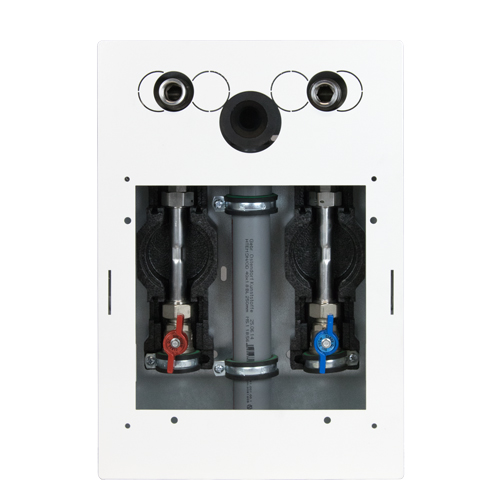

Waschtischanschlussstation für
Rolstuhlunterfahrung
mit Frontblende in weiß RAL 9010
Art.-Nr.: 50-000910
Fabrikat: s t r a w a
Telefon: 036256/8661-0 Fax: -99
