strawa Waschtischanschlussstation
FR
Kategorie: Sanitär Wasser- und Rohrbelüfterstationen
Artikelnummer: 50-000902
Listenpreis: 384,50 €
strawa Waschtischanschlussstation FR
Waschtischanschlussstationen
/produktgruppe/waschtischanschlussstationen-1324
50-000902
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
strawa Waschtischanschlussstation FR

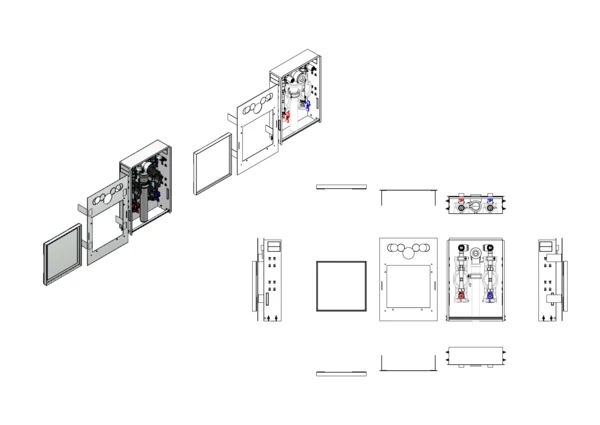

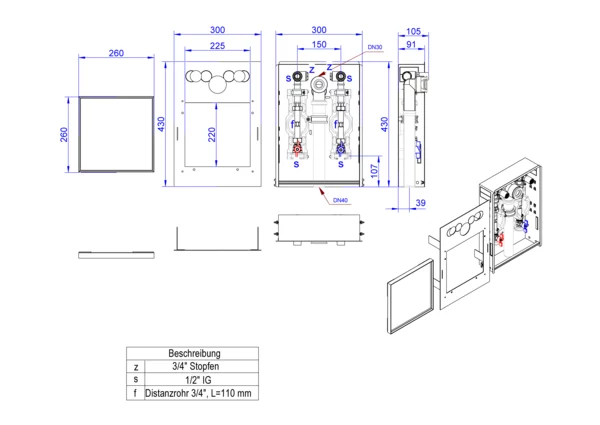

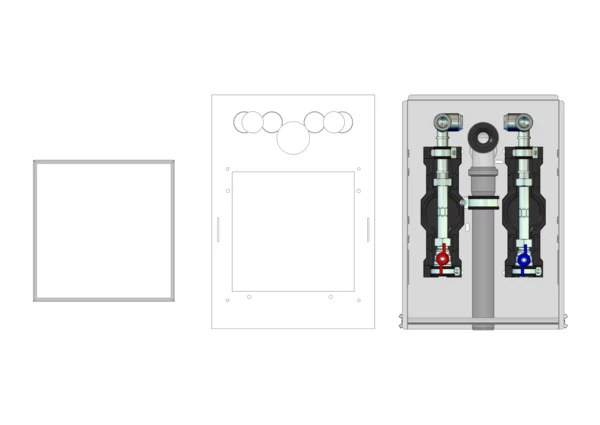

Waschtischanschlussstation mit Wasserzählerverrohrung für Trinkwasser kalt und warm und zusätzlichen Waschtischanschlüssen Trinkwasser kalt, warm und Abwasseranschluss.Mit Fliesenrahmen, für den wandbündigen Einbau in eine geflieste Wand.
Die Station ist für den Unterbau unter Waschtische und Spülen geignet.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80°C
- max. Volumenstrom:
- Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s,
- Abwasser DU 0,5 l/s
bestehend aus:
Trinkwasseranschluss:
- DVGW-Kugelhahn 3/4'' flachdichtendbaus Messing (Kugelhähne aus Edelstahl auf Anfrage)
- mit Wasserzählerverrohrung bestehend aus Distanzrohr 3/4'' Länge 110 mm
- Waschtischanschluss DN 15 und zusätzlicher Anschluss DN 20 für Kalt- und Warmwasserzapfstellen
Abwasseranschluss:
- HT-Abwasserrohr DN 40
Verteilerschrank:
- verzinkte Einbauzarge mit höhenverstellbaren Füßen
- Einbautiefe Schrank: 90-120 mm
- Fliesenrahmen, für den wandbündigen Einbau in eine geflieste Wand.
Anschlüsse Eingang:
- Trinkwasser Anschluss vertikal mit Kugelhahn 3/4'' IG,
- Abwasser DN 40 vertikal
Anschlüsse Ausgang:
- Trinkwasser Waschtischanschluss 1/2'' IG,
- weitere Zapfstellen 3/4'' IG,
- Abwasser DN 32
werkseitig druckgeprüft und im Schutzkarton verpackt
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323014842
Listenpreis384,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)300
Höhe (mm)490
Tiefe (mm)90
Gewicht (kg)6,755
Verpackungsabmessungen
Breite (mm)540
Höhe (mm)140
Tiefe (mm)420
Gewicht (kg)7,215
Merkmale
Klassifizierung ETIM 8
Modell Wasserzähler Qn 1,5
Montagerichtung vertikal
Werkstoff des Bügels -
Oberflächenschutz Bügel -
Mit Absperrventil Ja
Ausführung des Ventils Kugelventile
Material Ventil Messing
Anschluss 1 Innengewinde
Nenninnendurchmesser Anschluss 1 3/4 Zoll (20)
Rohraußendurchmesser Anschluss 1 -
Wanddicke Anschluss 1 -
Anschluss 2 Innengewinde
Nenndurchmesser Anschluss 2 3/4 Zoll (20)
Rohraußendurchmesser Anschluss 2 -
Wanddicke Anschluss 2 -
Abmessungen Gewindeanschluss Kupplungsspindel -
Geeignet für Anzahl der Wasserzähler 2
Geeignet für Wasserzählerlänge 110 - 110
Abschließbar Nein
Höhe 420 - 490
Länge 300
Tiefe 90
Typenzulassung nach BBR/EKS Nein
