strawa Wasserzählereinbaustrecken
W2-Z-V-D

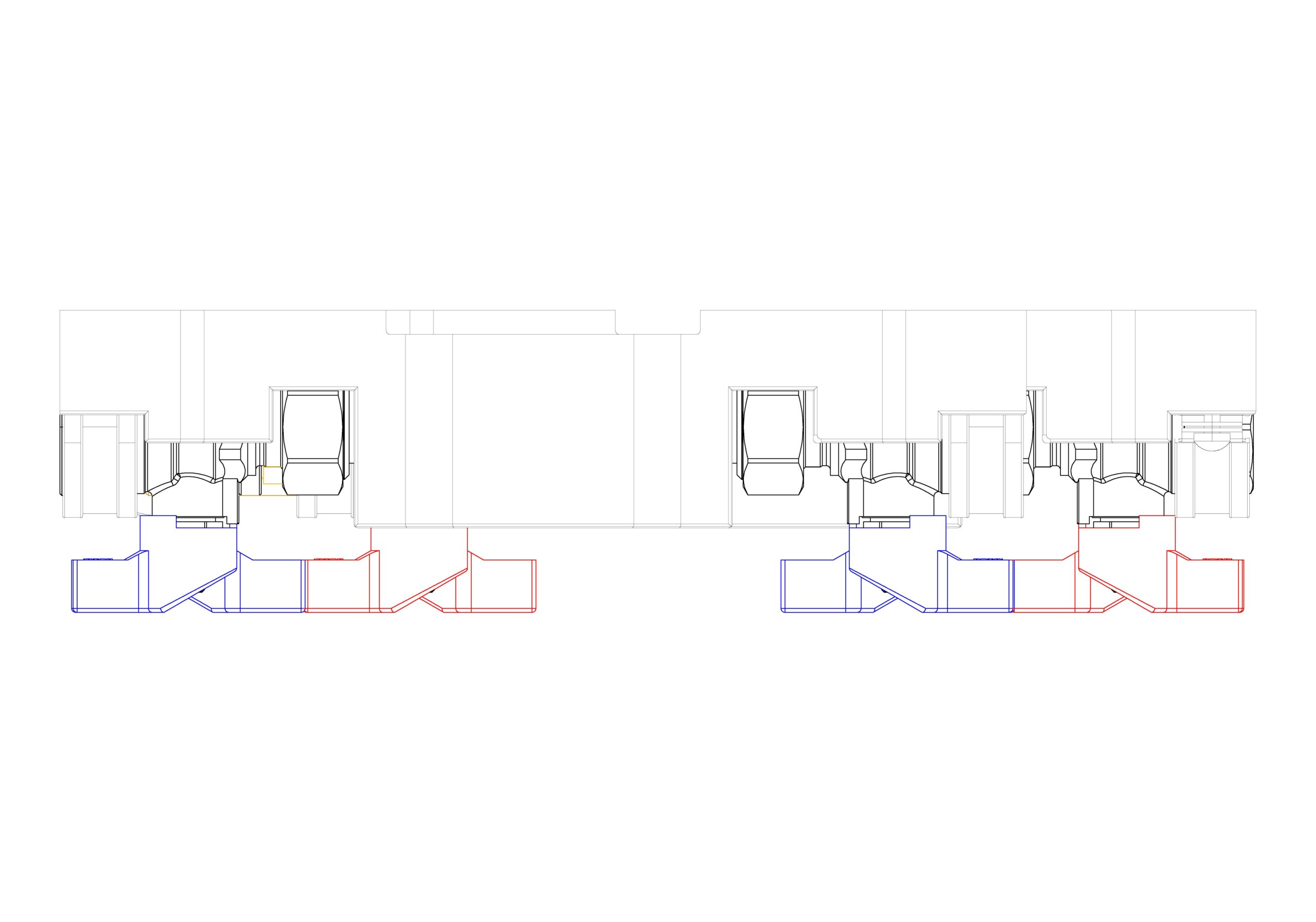

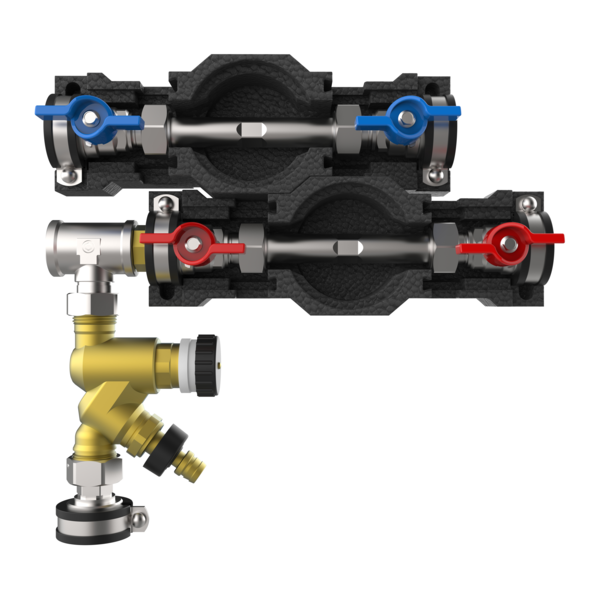

strawa Wasserzählereinbaustrecken W2-Z-V-D BxHxT: 302 x 295 x 71 mm f. Wasserzähler Trinkwasser kalt und warm 3/4" Länge 110 mm, Zirkulationsregler Kemper Multitherm 50-65°C DN15 Anschluss vertikal, mit EPP-Dämmung, Montage in Standard-Schränke 69, 80, A

Kategorie: Anschlussverteiler Zubehör Wasserzählerverrohrung für Standard-Schränke und -stationen

Artikelnummer: 50-000211

Listenpreis: 482,50 €

Anfragen/Merken

Beschreibung

Technische Daten

Downloads

Beschreibung

Vermarktungstext

Verwendungshinweis

Ausschreibungstext

Langtext

strawa Wasserzählereinbaustrecken W2-Z-V-D

1. Beschreibung:

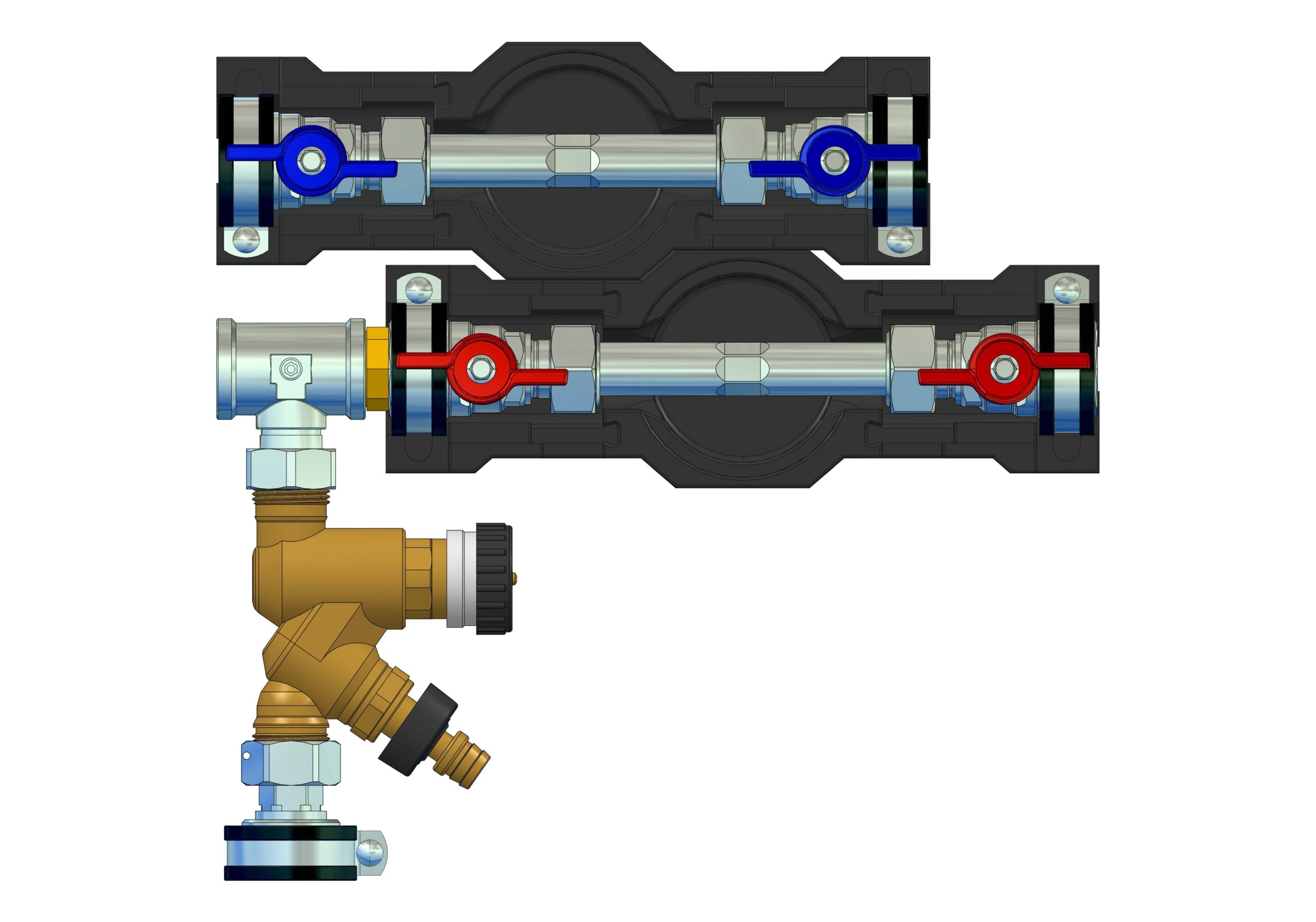

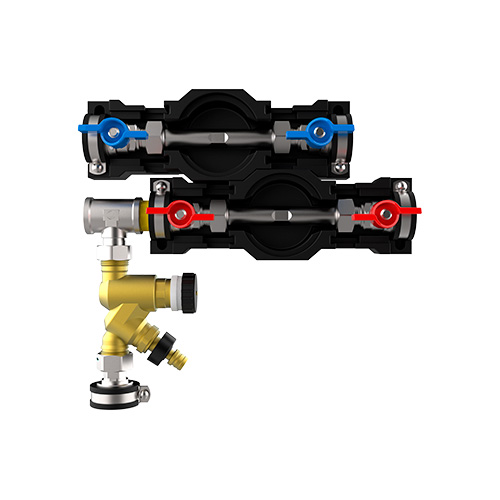

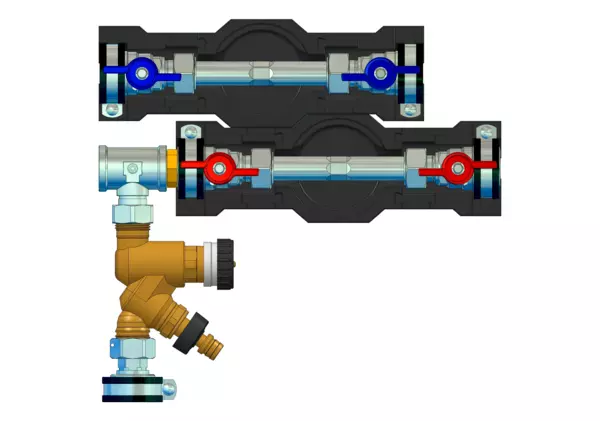

Wasserzählereinbaustrecke mit Absperrungen für Trinkwasser kalt + warm und vertikalem Anschluss mit Zirkulationsventil Flamco NexusValve TW 15 50-60° C, mit Dämmung, für den Einbau in Standard-Anschlussstationen bzw. Standard-Schränke
2. Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,2 m³/h (0,6 l/s), bei 2 m/s
3. Bauteile:
- 4 Stück DVGW-Messing-Kugelhahn 3/4"
- 2 Stück Distanzrohr 3/4"AG flachdichtend Länge 110 mm
- T-Stück mit 3/4" ÜW für vertikalen Anschluss von Zirkulationsventilen
- Zirkulationsventil Flamco NexusValve TW 15 50-60° C
- 4 Stück Rohrschelle
- EPP-Dämmung gemäß GEG
4. Anschlüsse:
- Anschluss horizontal mit 3/4"IG
- Zirkulation vertikal mit 3/4"IG

Die Wasserzählereinbaustrecke mit Absperrungen für Trinkwasser kalt und warm mit Zirkulationsventil ist für den bauseitigen Einbau in Standard-Anschlussstationen bzw. Standard-Schränke vorgesehen.
Sie kann in die Stationen bzw. Schränke horizontal sowie auch vertikal montiert werden.
Die Wasserzählerstrecken bestehen aus einem Wasserzählerdistanzstück 3/4" Länge 110 mm und vor bzw. hinter dem Distanzrohr jeweils ein 3/4" Kugelhahn,
zusätzlich ist vor dem Kugelhahn ein T-Stück und einem fachdichtenden Anschluss als 3/4" Überwurfmutter und ein Zirkulazionsventil Kemper Multitherm DN 15-65°C verbaut.
Die Wasserzählerstrecken sind auf schallentkoppelten Schellen und einer EPP-Dämmung gemäß GEG montiert.

Für den Einbau in Standartd-Stationen und Standard-Schränke.

strawa Wasserzählereinbaustrecken W2-Z-V-D

1. Beschreibung:
Wasserzählereinbaustrecke mit Absperrungen für Trinkwasser kalt + warm und vertikalem Anschluss mit Zirkulationsventil Flamco NexusValve TW 15 50-60° C, mit Dämmung, für den Einbau in Standard-Anschlussstationen bzw. Standard-Schränke
2. Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,2 m³/h (0,6 l/s), bei 2 m/s
3. Bauteile:
- 4 Stück DVGW-Messing-Kugelhahn 3/4"
- 2 Stück Distanzrohr 3/4"AG flachdichtend Länge 110 mm
- T-Stück mit 3/4" ÜW für vertikalen Anschluss von Zirkulationsventilen
- Zirkulationsventil Flamco NexusValve TW 15 50-60° C
- 4 Stück Rohrschelle
- EPP-Dämmung gemäß GEG
4. Anschlüsse:
- Anschluss horizontal mit 3/4"IG
- Zirkulation vertikal mit 3/4"IG

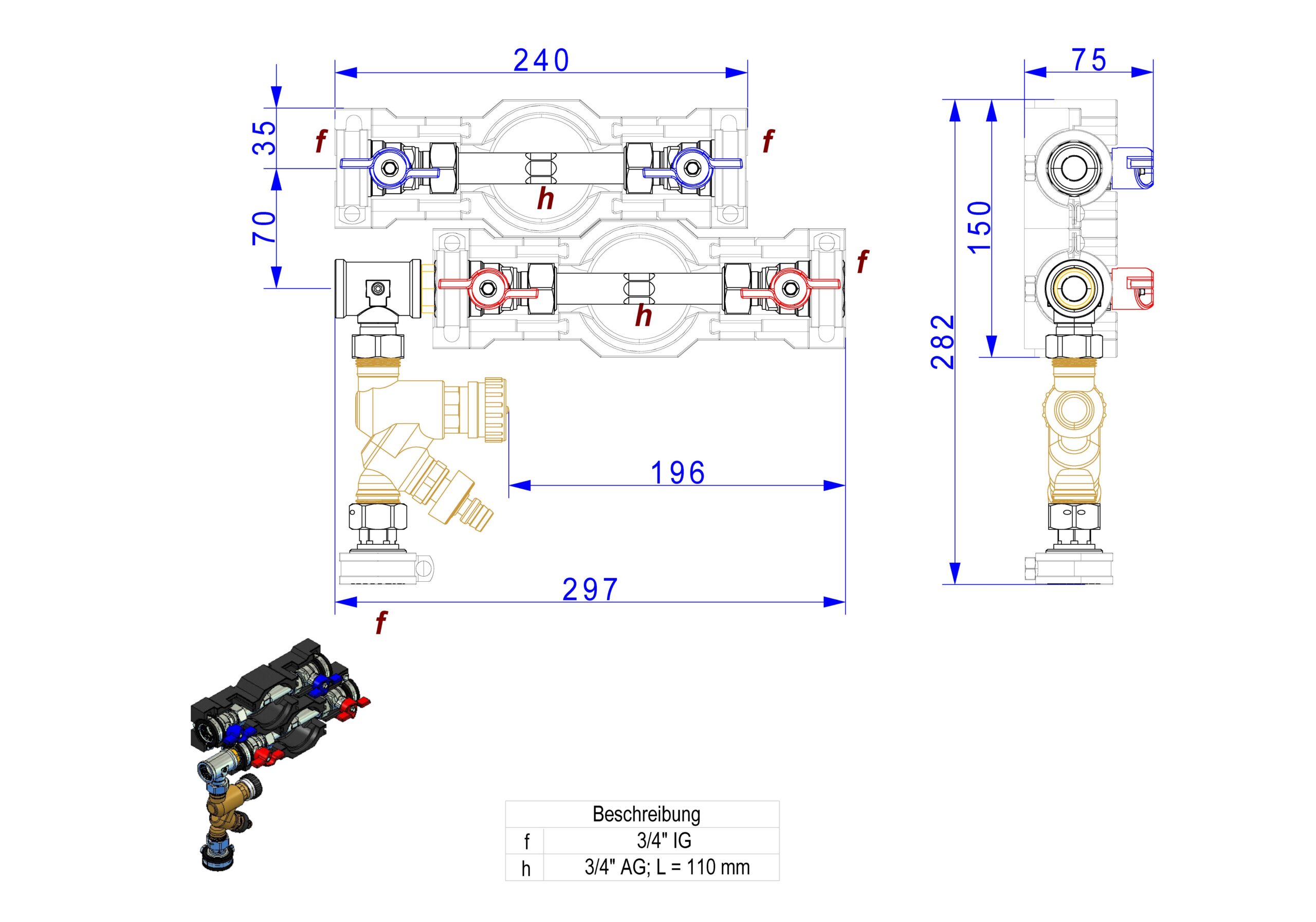

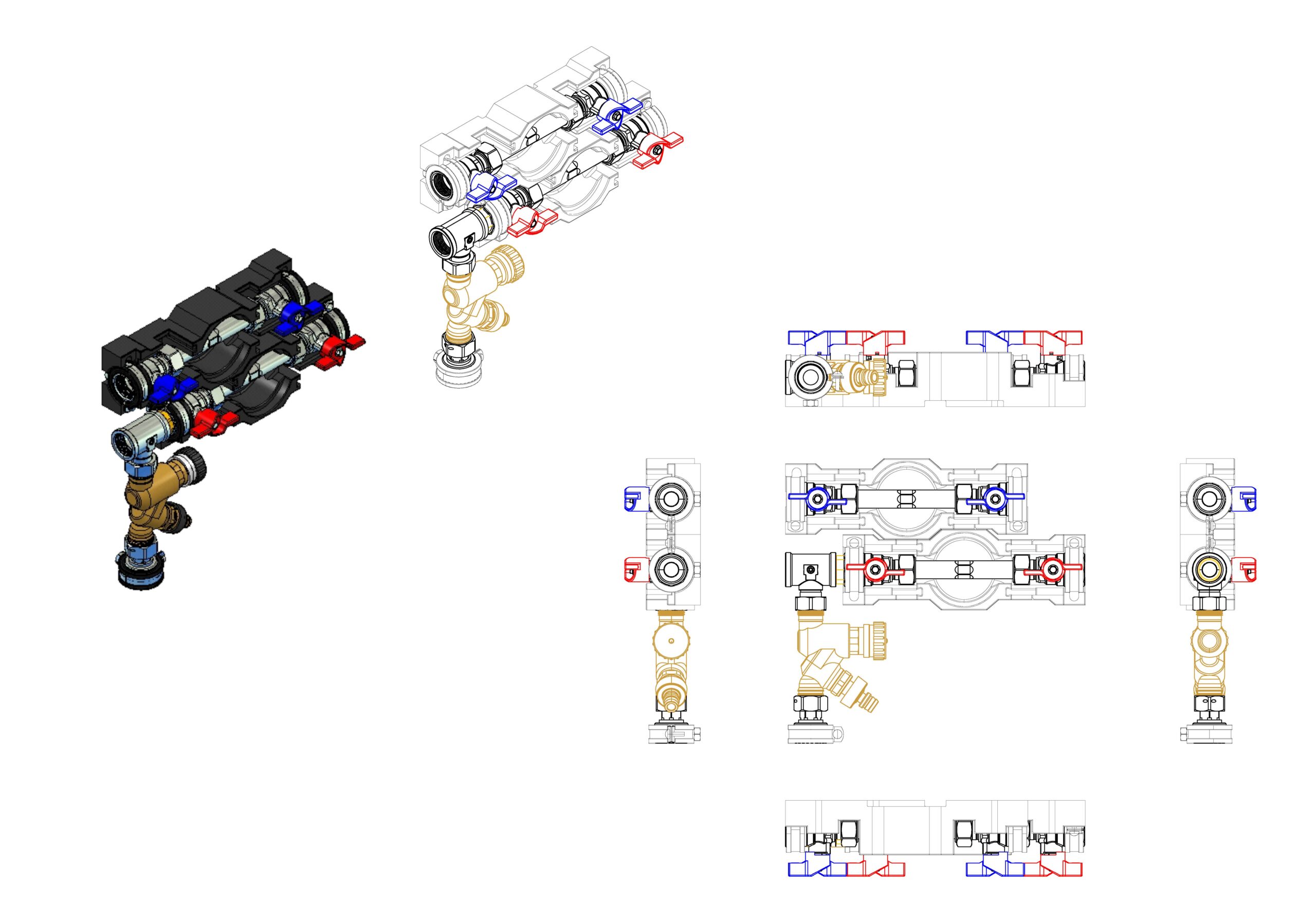

Abmessung (Breite x Höhe x Tiefe): 302 x 295 x 71 mm
Gewicht: 2,517 kg
EAN: 4061323014781
Warennummer: 90269000
Artikelnummer: 50-000211
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000211

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 042 Gas- und Wasseranlagen - Leitungen, Armaturen

strawa Wasserzählereinbaustrecken
W2-Z-V-D
BxHxT: 302 x 295 x 71 mm
für Wasserzähler Trinkwasser kalt und
warm 3/4" Länge 110 mm,
Zirkulationsregler Kemper Multitherm
50-65 Grad Celsius DN15 Anschluss
vertikal, mit EPP-Dämmung, Montage in
Standard-Schränke 69, 80, A

EAN: 4061323014781
Artikelnummer: 50-000211
Warengruppe: 50
Warennummer: 90269000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
