strawa FBM-Mischgruppe 130/6 mit Pumpe Grundfos UPM3, Regler MHCC

strawa FBM-Mischgruppe 130/6 mit Pumpe Grundfos UPM3, Regler MHCC

1. Beschreibung:
   Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.

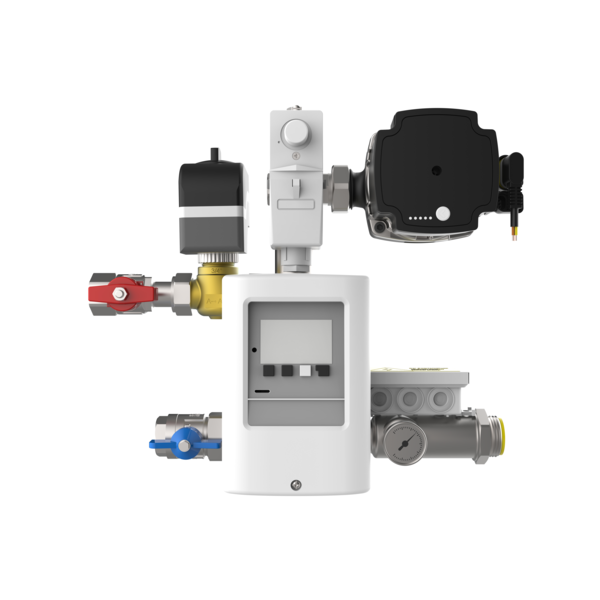

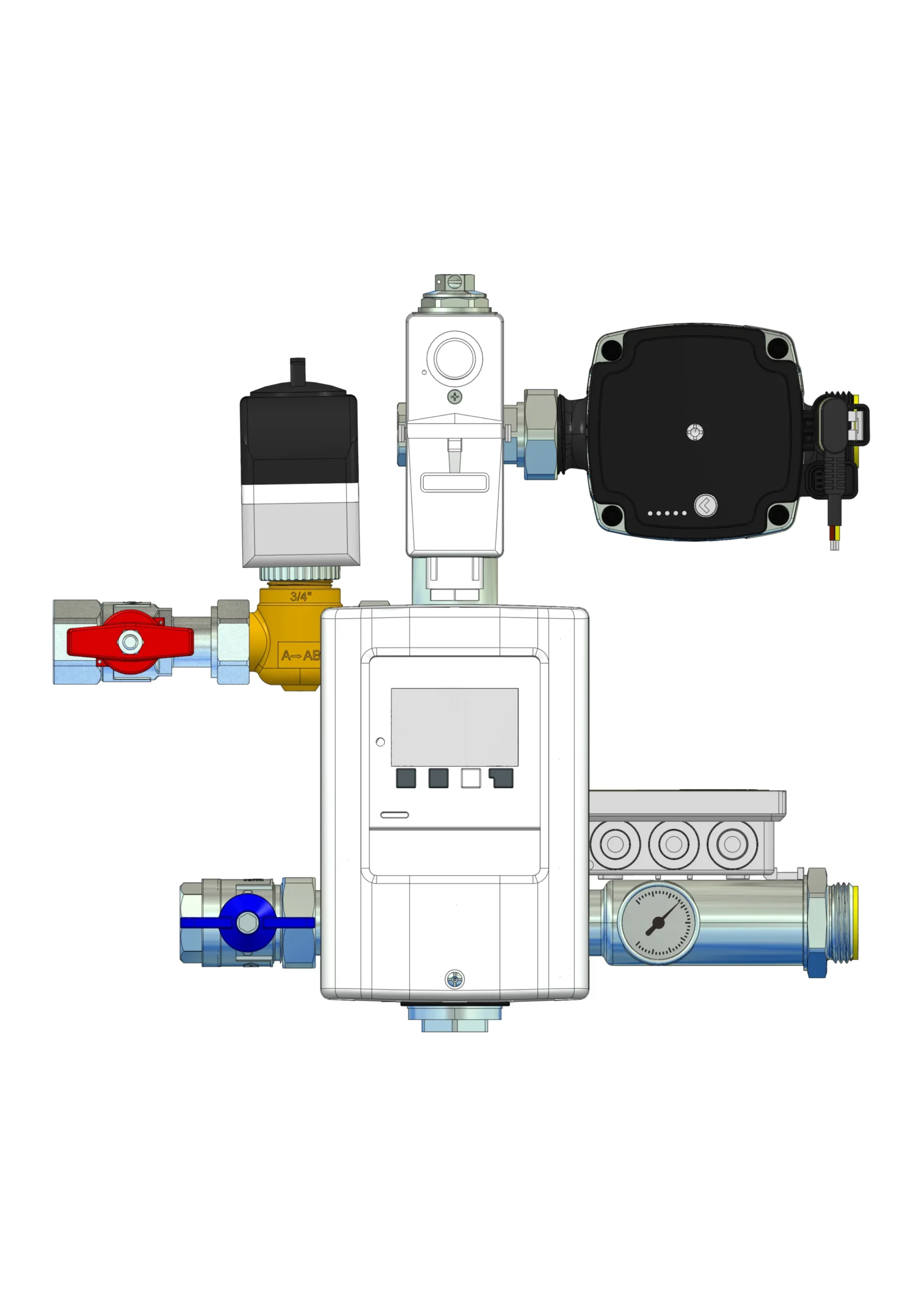

2. Bestandteile:

   • Witterungsgeführter Heizungsregler MHCC Set 2S
   • 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
   • Temperaturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
   • Thermometer 20-80 °C im Sekundär-Vorlaufbalken
   • horizontal montierte geregelte Pumpe Grundfos UPM3 Auto 15-50 130
   • Rückschlagventil im Sekundär-Rücklauf
   • Kugelhahn 3/4" am Primäranschluss im Vor- und Rücklauf

3. Technische Daten:

   • max. Betriebsdruck: 6 bar
   • max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
   • max. Volumenstrom: 2,14 m³/h
   • max. Differenzdruck Primär 200 mbar

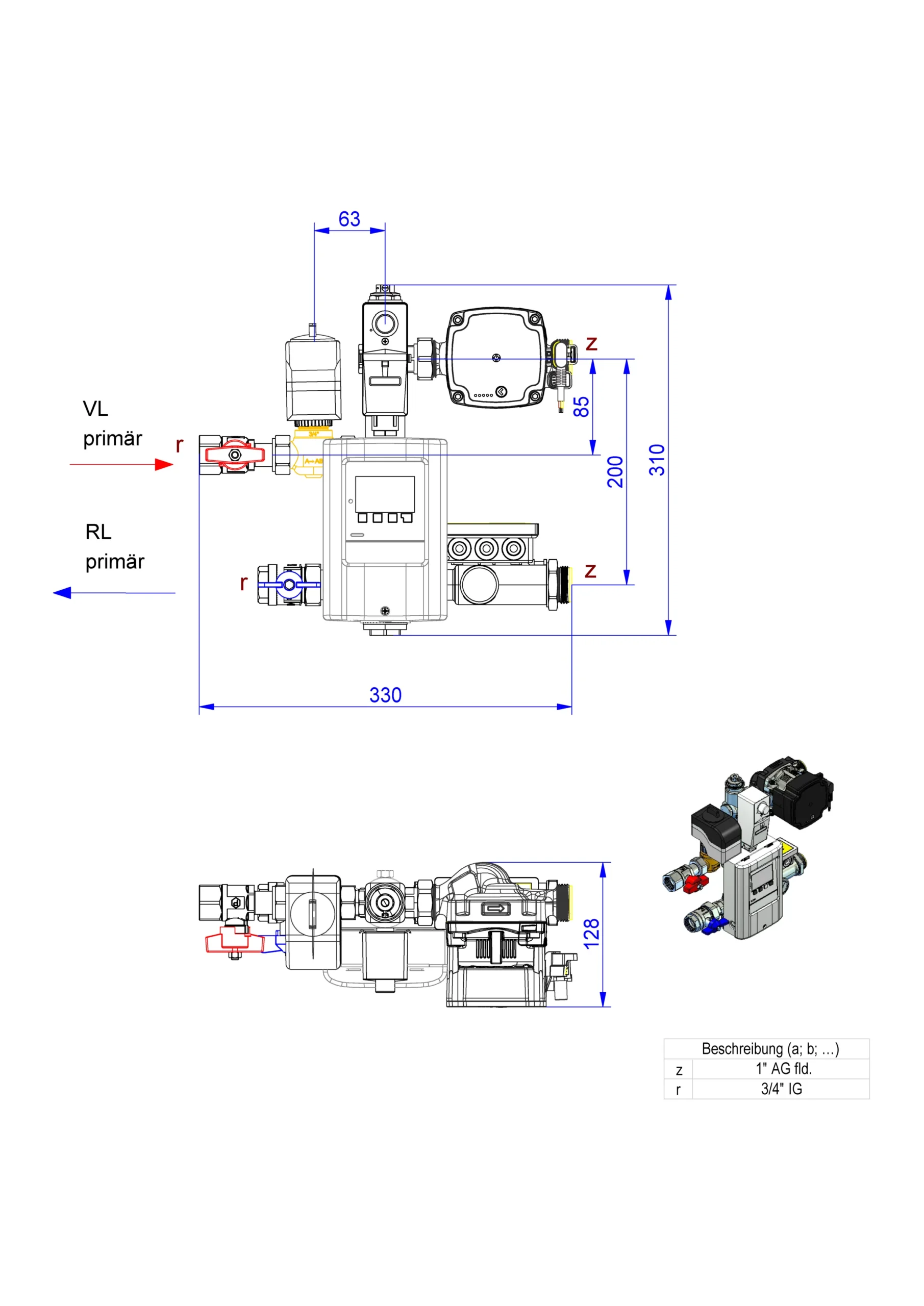

4. Anschluesse:



   1. Primäranschluss Heizung:

      • Anschluss horizontal 3/4" IG
   2. Sekundäranschluss Heizung:

      • Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

5. Information:
   Der Einsatz der Mischgruppe FBM VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich. Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss. Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.


Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
