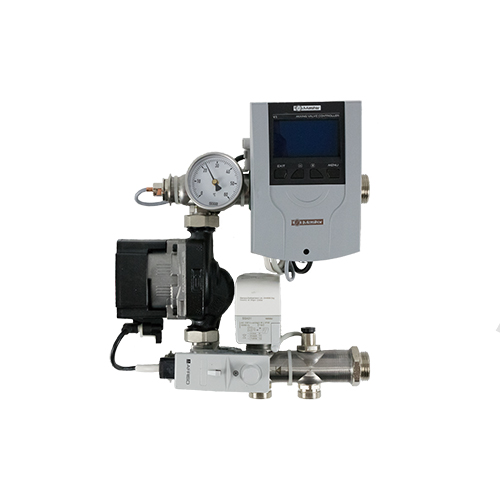

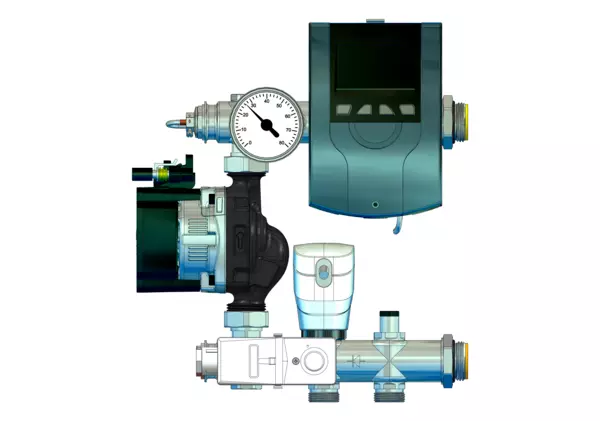

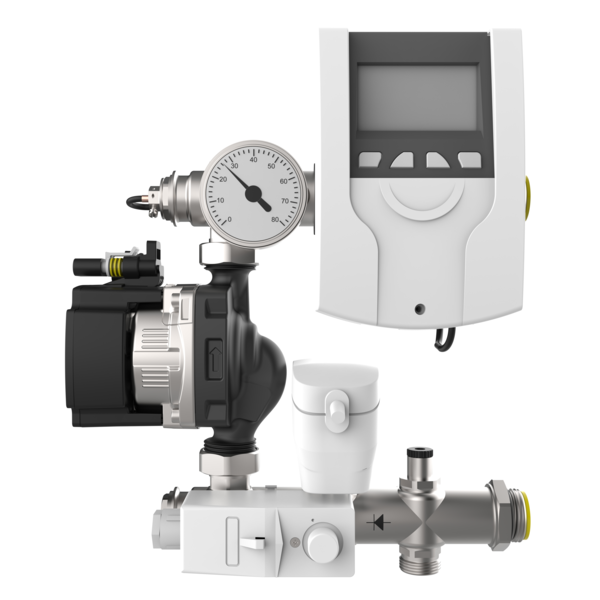

strawa FBM-Mischgruppe 130/4 mit Pumpe Grundfos UPM3
strawa FBM-Mischgruppe 130/4 mit Pumpe Grundfos UPM3,BxHxT: 275x325x145 mm, Mischg. m. 3P-Stellm. und witter.gef. VL-Regler, bis 120 m² Heizfl., Temperaturbegr. 55°C, Primär vert. 3/4" AG m. Konus f. Klemmversch., Sekundär 1"AG f. e-class Verteiler
Artikelnummer: 50-000068
Warengruppe: 50
Listenpreis: 1.513,30 €
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa FBM-Mischgruppe 130/4 mit Pumpe Grundfos UPM3
strawa FBM-Mischgruppe 130/4 mit Pumpe Grundfos UPM3- Beschreibung:
Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. - Bestandteile:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemperaturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Grundfos UPM3 Auto 15-50 130
- Rückschlagventil im Sekundär-Rücklauf
- Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
- Anschluesse:
- Primäranschluss Heizung:
- Anschluss vertikal 3/4" AG mit Konus

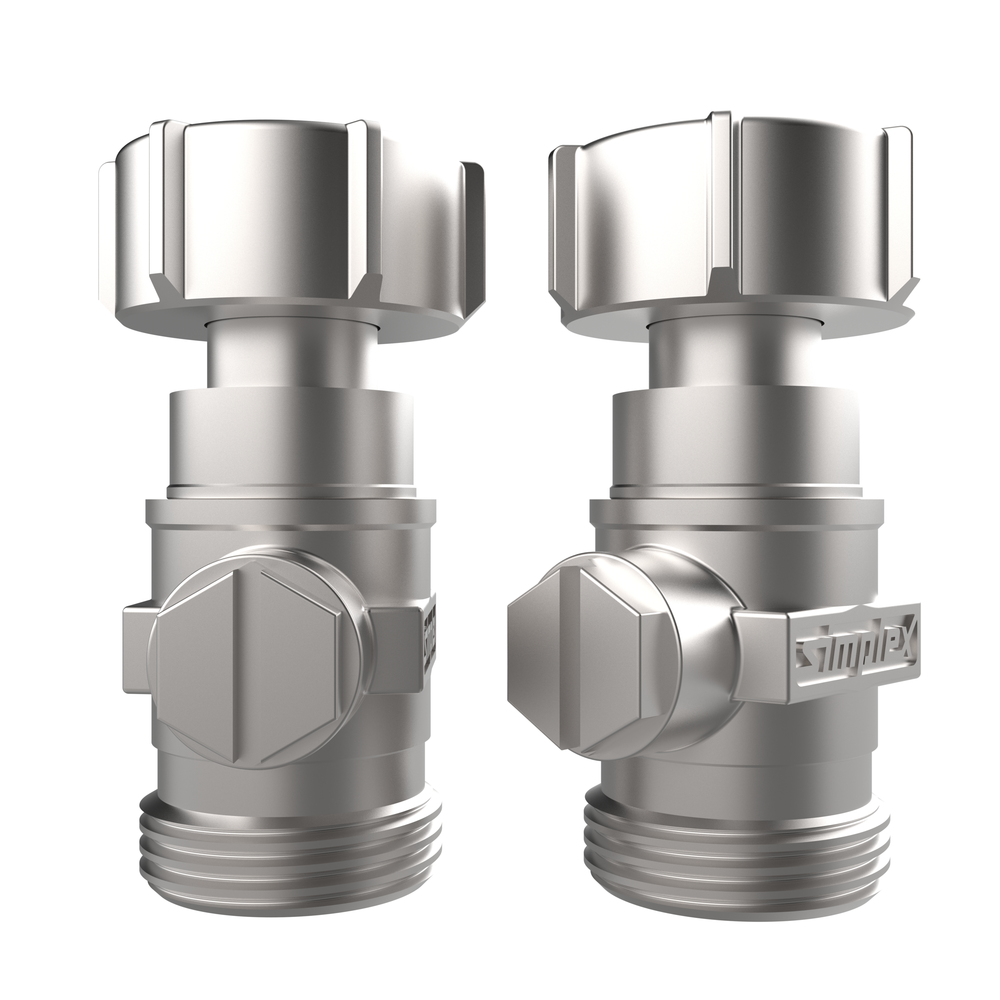

- Zubehör Artikel 55-005020 Minikugelhahn-Set für primäre Absperrung (nicht im Lieferumfang)
- Sekundäranschluss Heizung:
- Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
- Primäranschluss Heizung:
- Information:
Der Einsatz der Mischgruppe FBM VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich. Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
Artikelspezifikation:

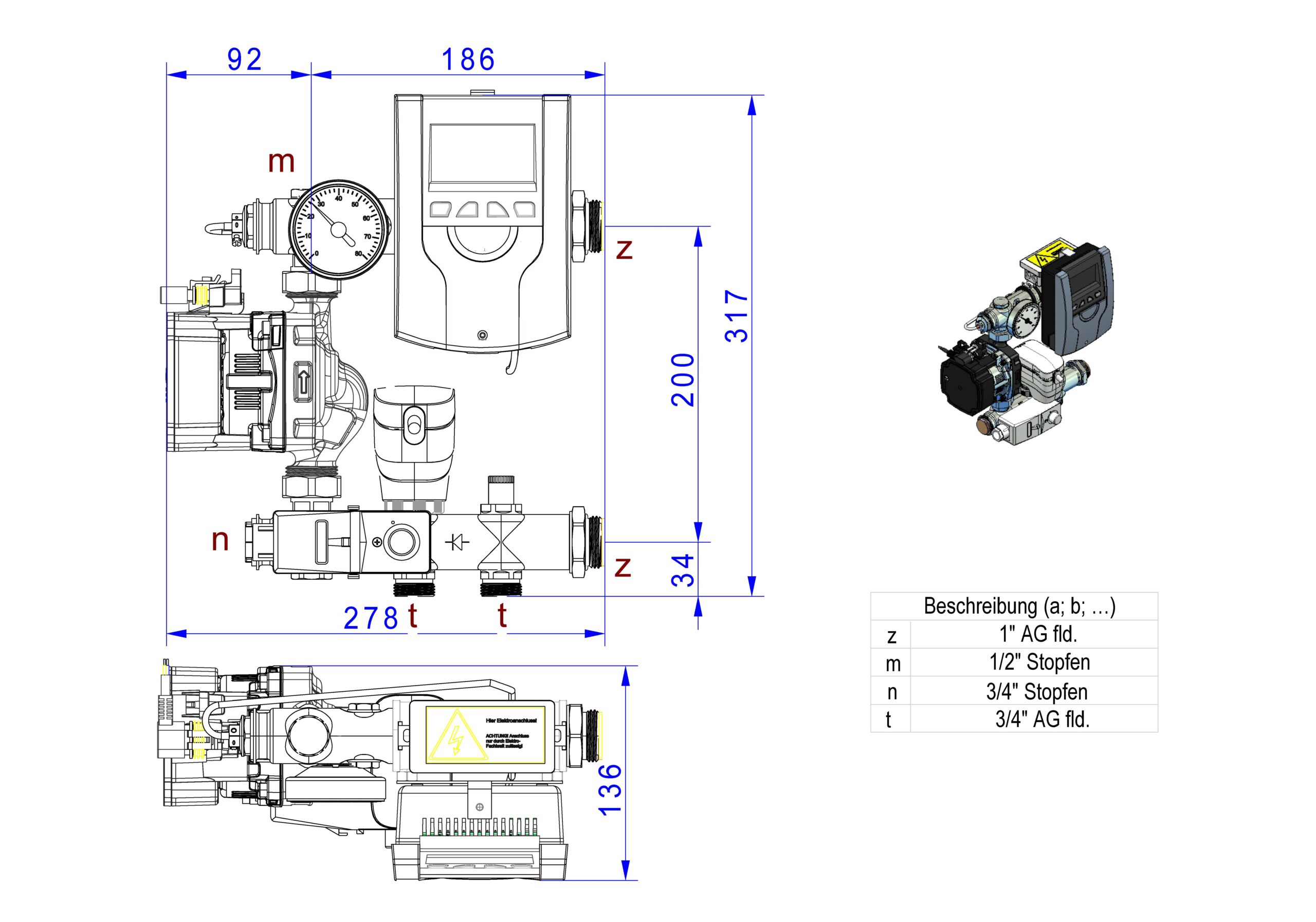

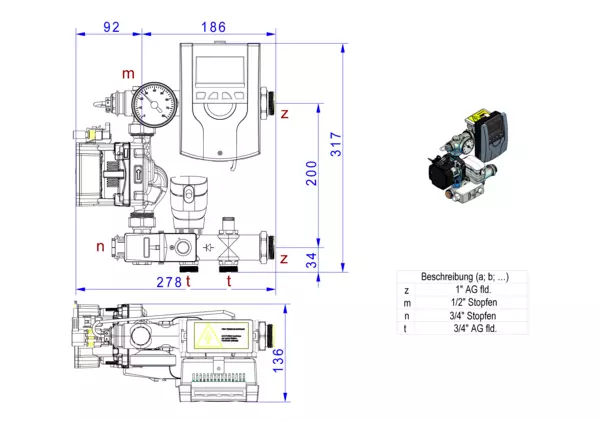

Artikelabmessung: B x H x T: 275 x 325 x 145 mm
Artikelgewicht: 4,782 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Die Mischgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Der Einsatz der Mischgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Der Primäranschluss ist für Klemmverschraubeungen mit3/4" Überwurf mit Eurokonus geeignet.
strawa FBM-Mischgruppe 130/4 mit Pumpe Grundfos UPM3
- Beschreibung:
Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. - Bestandteile:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemperaturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Grundfos UPM3 Auto 15-50 130
- Rückschlagventil im Sekundär-Rücklauf
- Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
- Anschluesse:
- Primäranschluss Heizung:
- Anschluss vertikal 3/4" AG mit Konus
- Zubehör Artikel 55-005020 Minikugelhahn-Set für primäre Absperrung (nicht im Lieferumfang)
- Sekundäranschluss Heizung:
- Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
- Primäranschluss Heizung:
- Information:
Der Einsatz der Mischgruppe FBM VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich. Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
Artikelspezifikation:
Artikelabmessung: B x H x T: 275 x 325 x 145 mm
Artikelgewicht: 4,782 kg
GTIN: 4061323014637
Warennummer: 84137030
Werksartikelnummer: 50-000068
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000068
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FBM-Mischgruppe 130/4
mit Pumpe Grundfos UPM3
Mischgruppe mit 3P-Stellmotor 230 V und Pumpe Grundfos UPM3 Auto 15-50 130 und witterungsgefürter Vorlauftemperaturregeler, bis 120 m2 Heizfläche, Temperaturbegr. 55 Grad Celsius, Primäranschluss vertertikal 3/4" AG mit Konus für Klemmverschraubungen, Sekundär 1"AG für e-class Verteiler
Abmessung B x H x T:
275 x 325 x 145 mm
Artikelgewicht: 4,782 kg
Werksartikelnummer: 50-000068
Warennummer: 84137030
Warengruppe: 50
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323014637
Listenpreis1.513,30 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84137030
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieNein
Artikelabmessungen
Breite (mm)275
Höhe (mm)325
Tiefe (mm)145
Gewicht (kg)4,782
Verpackungsabmessungen
Breite (mm)275
Höhe (mm)160
Tiefe (mm)355
Gewicht (kg)5,098
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Mit Ventilen am Primäranschluss ja
Max. Heizleistung (bei Primär dT = 20K) 4.2 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Max. Arbeitsdruck 6 bar
Mit Mischventil ja
Erweiterbar ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung ja
Mit Rückschlagklappe ja
Mit Umwälzpumpe ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler ja
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung nein
Mit Manometer nein
Mit Füll-/Entleerungshahn nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 1 Zoll (25)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau nein
