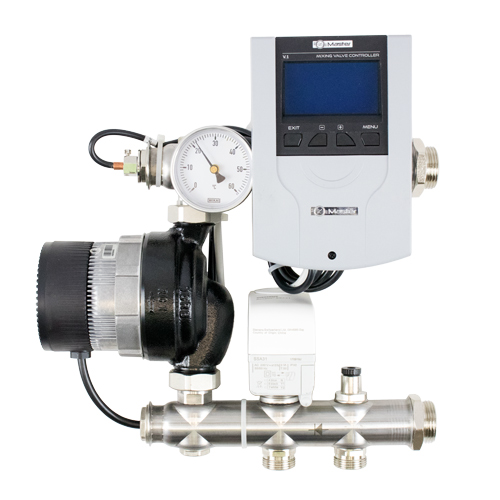

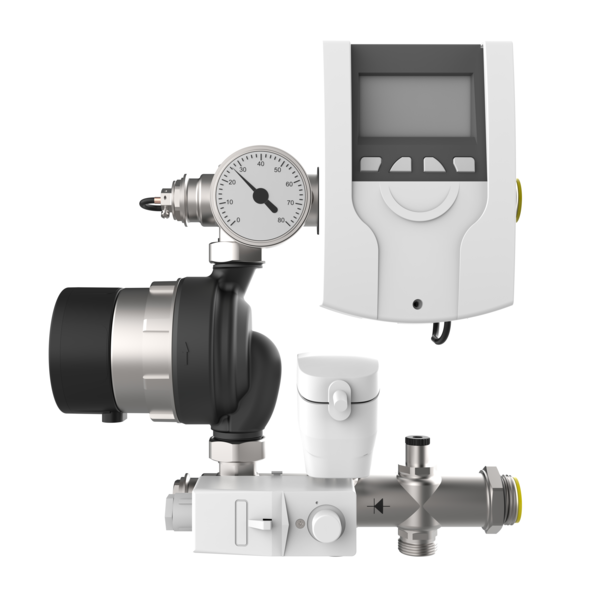

strawa FBM-Mischgruppe 130/4
mit Pumpe Lowara Eco Floor

strawa FBM-Mischgruppe 130/4 mit Pumpe Lowara Eco Floor BxHxT: 297 x 325 x 145 mm Mischg. m. 3P-Stellm. und witter.gef. VL-Regler, bis 120 m² Heizfl., Temperaturbegr. 55°C, Primär vert. 3/4" AG m. Konus f. Klemmversch., Sekundär 1"AG f. e-class Verteiler

Kategorie: Wärmegruppen mit Mischregelung witterungsgeführt

Artikelnummer: 50-000067

Listenpreis: 1.134,26 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa FBM-Mischgruppe 130/4 mit Pumpe Lowara Eco Floor

Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Mischgruppe FBM VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
bestehend aus:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemeraturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

Vermarktungstext

Die Mischgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Der Einsatz der Mischgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Der Primäranschluss ist für Klemmverschraubeungen mit3/4" Überwurf mit Eurokonus geeignet.

Ausschreibungstext

strawa FBM-Mischgruppe 130/4 mit Pumpe Lowara Eco Floor

Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Mischgruppe FBM VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
bestehend aus:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemeraturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

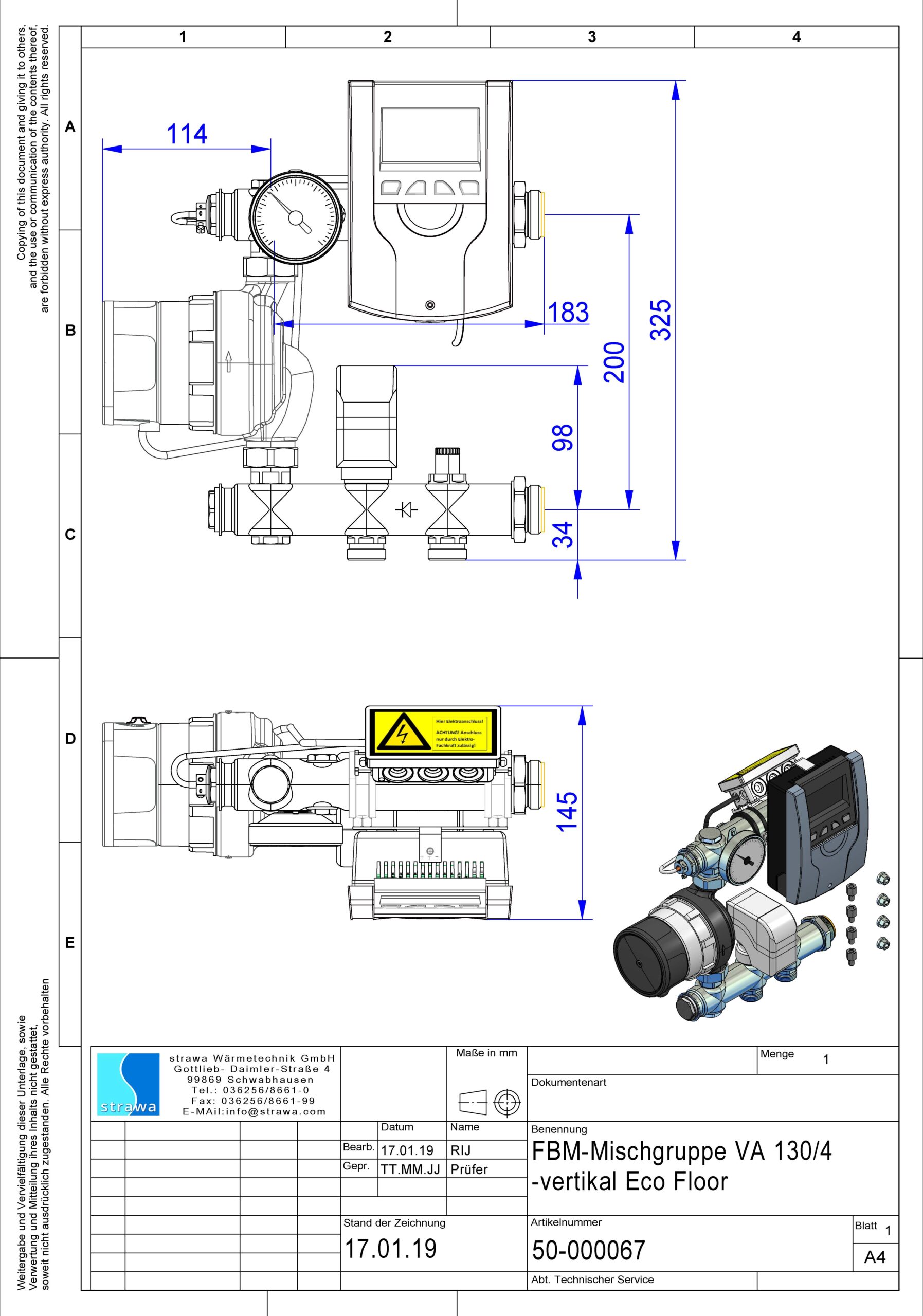

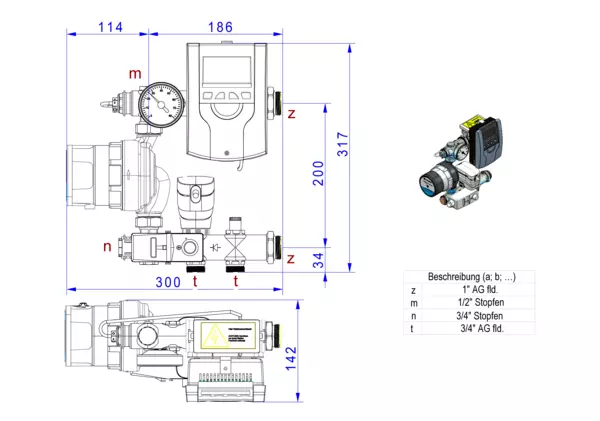

Abmessung (Breite x Höhe x Tiefe): 297 x 325 x 145 mm
Gewicht: 5,443 kg
EAN: 4061323014620
Warennummer: 84137030
Artikelnummer: 50-000067
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000067

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa FBM-Mischgruppe 130/4 mit Pumpe
Lowara Eco Floor BxHxT: 297 x 325 x 145
mm Mischgruppe mit 3P-Stellmotor 230 V
und Puppe Grundfos UPM 3 Auto L 15-50
und witterungsgefürter
Vorlauftemperaturregeler, bis 120 m2
Heizfläche, Temperaturbegr. 55 C,
Primäranschluss vertertikal 3/4" AG mit
Konus für Klemmverschraubungen, Sekundär
1"AG für e-class Verteiler

EAN: 4061323014620
Artikelnummer: 50-000067
Warengruppe: 50
Warennummer: 84137030

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323014620

Listenpreis1.134,26 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84137030

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)297

Höhe (mm)325

Tiefe (mm)145

Gewicht (kg)5,443

Verpackungsabmessungen

Breite (mm)275

Höhe (mm)115

Tiefe (mm)355

Gewicht (kg)5,723

Merkmale

Klassifizierung ETIM 8

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 4,2

Mediumtemperatur (Dauerbetrieb) 30 - 80

Primäre Drückdifferenz -

Max. Arbeitsdruck 6

Mit Mischventil Ja

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Ja

Mit Umwälzpumpe Ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler Ja

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung -

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 297

Höhe 325

Tiefe 145

Mit Umbau Nein

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 4,2

Mediumtemperatur (Dauerbetrieb) 30 - 80

Primäre Drückdifferenz -

Max. Arbeitsdruck 6

Mit Mischventil Ja

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Ja

Mit Umwälzpumpe Ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler Ja

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung -

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 297

Höhe 325

Tiefe 145

Mit Umbau Nein
