strawa FBM-Mischgruppe 130/6
mit Pumpe Lowara Eco Floor
strawa FBM-Mischgruppe 130/6 mit Pumpe Lowara Eco Floor BxHxT: 322 x 348 x 151 mm Mischg. m. 3P-Stellm. und witter.gef. VL-Regler, bis 120 m² Heizfl., Temperaturbegr. 55°C, Primär horiz. 1"ÜW f. e-class Anschlussgarn., Sekund. 1"AG f. e-class Verteiler
Kategorie: Wärmegruppen mit Mischregelung witterungsgeführt
Artikelnummer: 50-000063
Listenpreis: 1.233,23 €
strawa FBM-Mischgruppe 130/6 mit Pumpe Lowara Eco Floor
Anschluss horizontal
/produktgruppe/anschluss-horizontal-1339
50-000063
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung

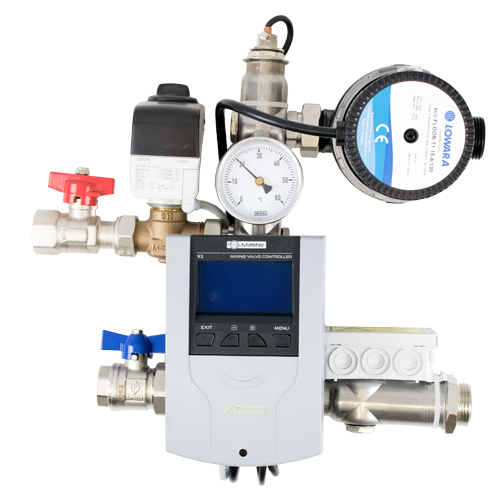

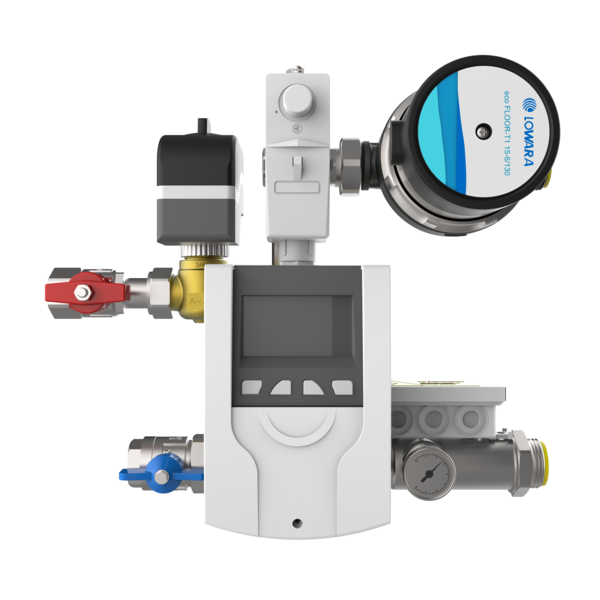

strawa FBM-Mischgruppe 130/6 mit Pumpe Lowara Eco Floor
Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen SystemtemperaturenAnschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der MIschgruppe FBM VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss.
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemeraturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss horizontal 1'' ÜW flachdichtend im Vor- und Rücklauf, passend für e-class Anschlussgarnituren
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Vermarktungstext
Die Mischgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Der Einsatz der Mischgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Am Primäranschluss können Anschlussgarnituren mit oder ohne Wärmezählung verbaut werden.
Ausschreibungstext
strawa FBM-Mischgruppe 130/6 mit Pumpe Lowara Eco Floor
Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der MIschgruppe FBM VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss.
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemeraturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss horizontal 1'' ÜW flachdichtend im Vor- und Rücklauf, passend für e-class Anschlussgarnituren
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

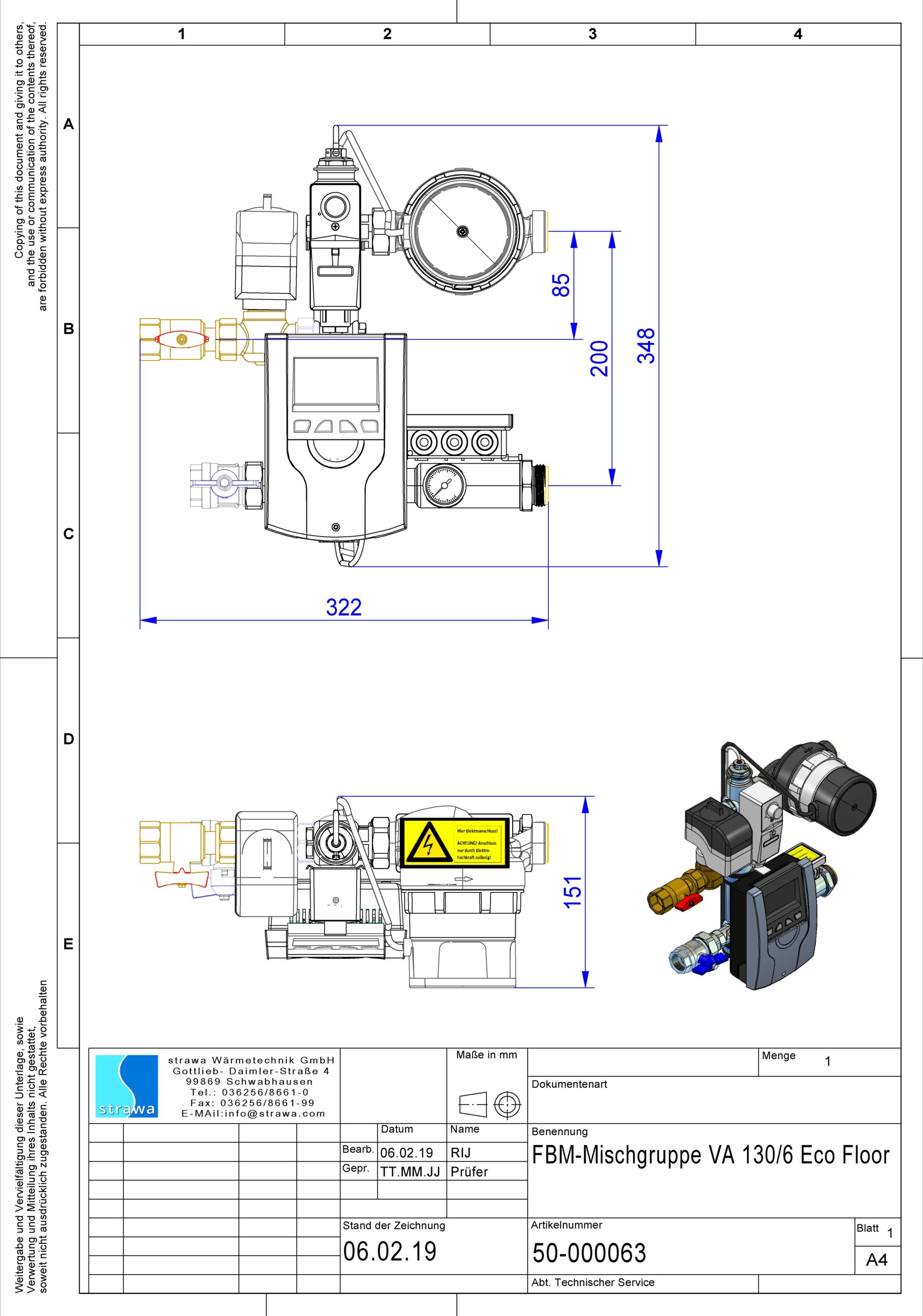

Abmessung (Breite x Höhe x Tiefe): 322 x 348 x 151 mm
Gewicht: 6,326 kg
EAN: 4260435412755
Warennummer: 84137030
Artikelnummer: 50-000063
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000063
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Langtext
strawa FBM-Mischgruppe 130/6 mit Pumpe
Lowara Eco Floor BxHxT: 322 x 348 x 151
mm Mischgruppe mit 3P-Stellmotor 230 V
und Puppe Grundfos UPM 3 Auto L 15-50
und witterungsgefürter
Vorlauftemperaturregeler, bis 120 m2
Heizfläche, Temperaturbegr. 55 C,
Primäranschluss horizizontal 1"ÜW für
e-class Anschlussgarnituren, Sekund.
1"AG für e-class Verteiler
EAN: 4260435412755
Artikelnummer: 50-000063
Warengruppe: 50
Warennummer: 84137030
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4260435412755
Listenpreis1.233,23 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84137030
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)322
Höhe (mm)348
Tiefe (mm)151
Gewicht (kg)6,326
Verpackungsabmessungen
Breite (mm)275
Höhe (mm)115
Tiefe (mm)355
Gewicht (kg)6,606
Merkmale
Klassifizierung ETIM 8
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 4,2
Mediumtemperatur (Dauerbetrieb) 30 - 80
Primäre Drückdifferenz -
Max. Arbeitsdruck 6
Mit Mischventil Ja
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler Ja
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung -
Mit thermischem Stellantrieb Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 322
Höhe 348
Tiefe 151
Mit Umbau Nein
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 4,2
Mediumtemperatur (Dauerbetrieb) 30 - 80
Primäre Drückdifferenz -
Max. Arbeitsdruck 6
Mit Mischventil Ja
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler Ja
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung -
Mit thermischem Stellantrieb Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 322
Höhe 348
Tiefe 151
Mit Umbau Nein
