strawa FBR-Regelgruppe 130/4
mit Pumpe Lowara Eco Floor

strawa FBR-Regelgruppe 130/4 mit Pumpe Lowara Eco Floor BxHxT: 297 x 288 x 100 mm Festwertregler 20-50°C, bis 120 m² Heizfläche, mit Temperaturbegrenzer 55°C, Primär vert. 3/4" AG mit Konus für Klemmverschraubungen, Sekundär 1"AG für e-class Verteiler

Kategorie: Wärmegruppen mit Festwertregelung 20-50°C

Artikelnummer: 50-000058

Listenpreis: 603,56 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

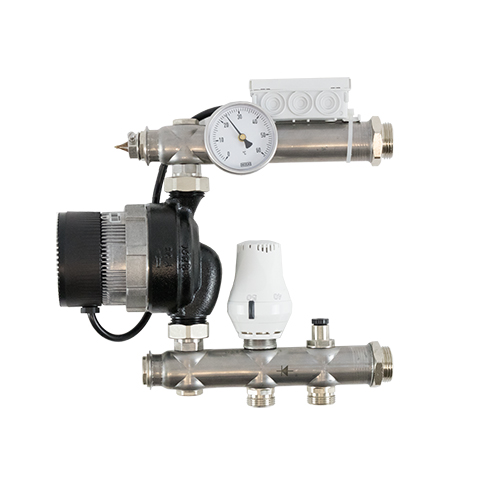

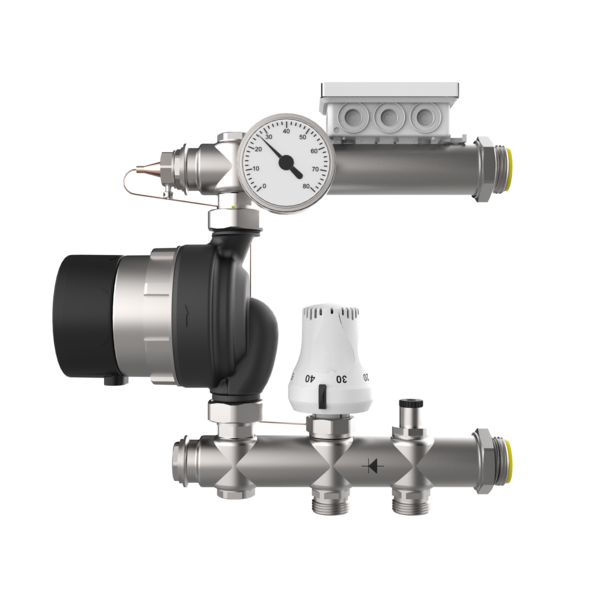

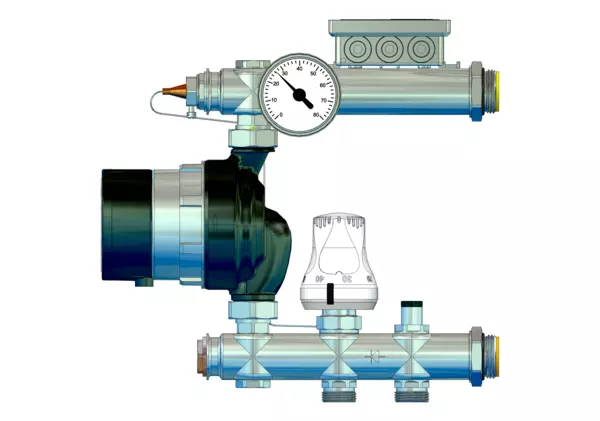

strawa FBR-Regelgruppe 130/4 mit Pumpe Lowara Eco Floor

Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C)
- integriertes Regulierventil (Kvs= 2,88 m³/h) zur einfachen Einregulierung des Volumenstrom im Rücklauf
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

Vermarktungstext

Die Regelgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Der Einsatz der Regelgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Der Primäranschluss ist für Klemmverschraubeungen mit3/4" Überwurf mit Eurokonus geeignet.

Ausschreibungstext

strawa FBR-Regelgruppe 130/4 mit Pumpe Lowara Eco Floor

Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C)
- integriertes Regulierventil (Kvs= 2,88 m³/h) zur einfachen Einregulierung des Volumenstrom im Rücklauf
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

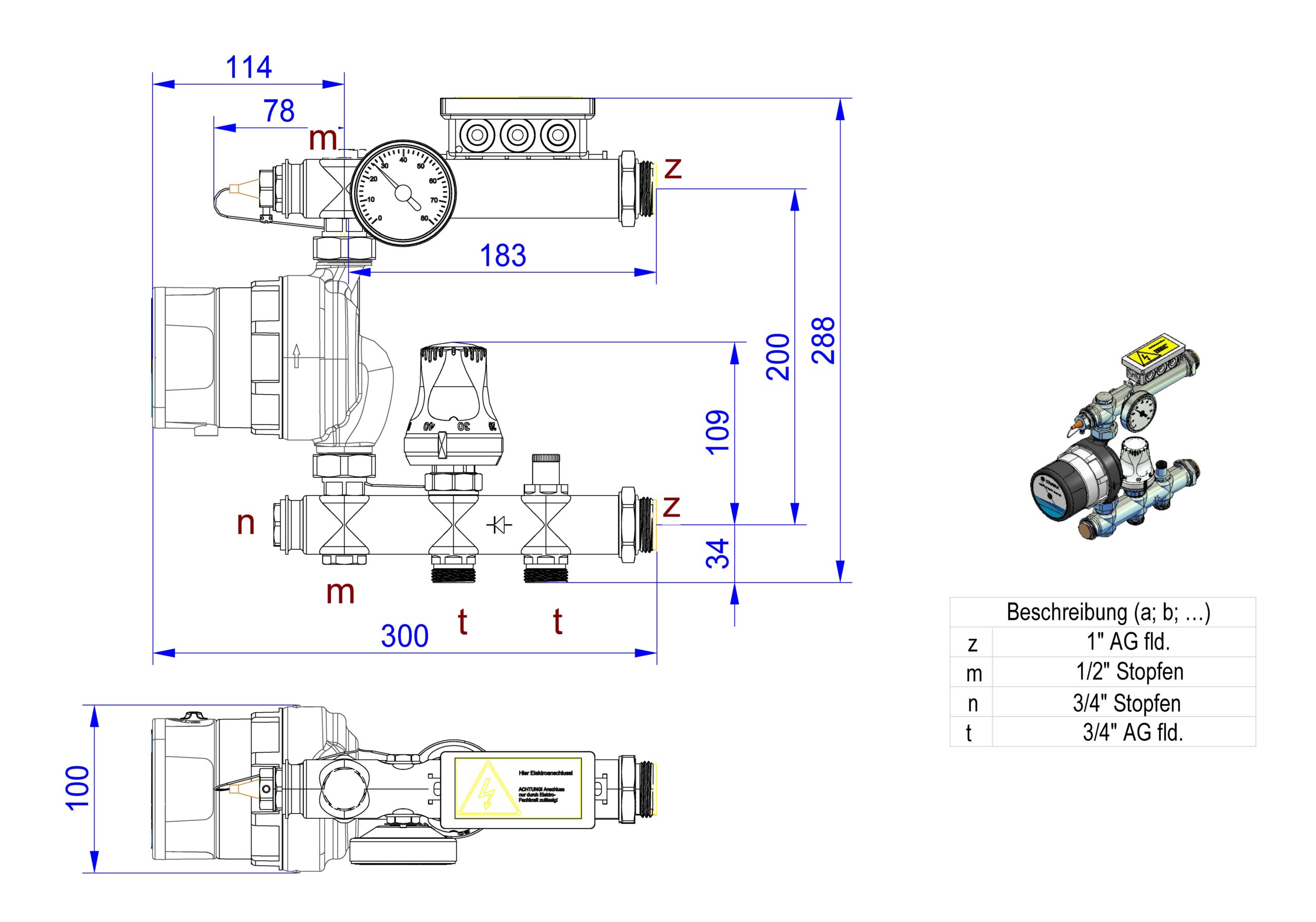

Abmessung (Breite x Höhe x Tiefe): 297 x 288 x 100 mm
Gewicht: 4,075 kg
EAN: 4061323014583
Warennummer: 84137030
Artikelnummer: 50-000058
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000058

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa FBR-Regelgruppe 130/4 mit Pumpe
Lowara Eco Floor BxHxT: 297 x 288 x 100
mm Festwertregler 20-50 C und Pumpe
Grundfos UPM 3 Auto L 15-50, bis 120 m2
Heizfläche, mit Temperaturbegrenzer
55 C, Primär vert. 3/4" AG mit Konus für
Klemmverschraubungen, Sekundär 1"AG für
e-class Verteiler

EAN: 4061323014583
Artikelnummer: 50-000058
Warengruppe: 50
Warennummer: 84137030

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323014583

Listenpreis603,56 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84137030

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)297

Höhe (mm)288

Tiefe (mm)100

Gewicht (kg)4,075

Verpackungsabmessungen

Breite (mm)275

Höhe (mm)115

Tiefe (mm)355

Gewicht (kg)4,355

Merkmale

Klassifizierung ETIM 8

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 4,2

Mediumtemperatur (Dauerbetrieb) 30 - 80

Primäre Drückdifferenz -

Max. Arbeitsdruck 6

Mit Mischventil Ja

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Ja

Mit Umwälzpumpe Ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung -

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 297

Höhe 288

Tiefe 100

Mit Umbau Nein

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 4,2

Mediumtemperatur (Dauerbetrieb) 30 - 80

Primäre Drückdifferenz -

Max. Arbeitsdruck 6

Mit Mischventil Ja

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Ja

Mit Umwälzpumpe Ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung -

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 297

Höhe 288

Tiefe 100

Mit Umbau Nein
