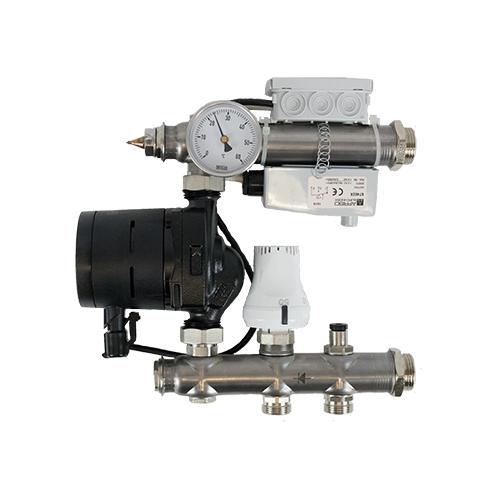

strawa FBR-Regelgruppe 130/4
mit Pumpe Grundfos Alpha2
strawa FBR-Regelgruppe 130/4 mit Pumpe Grundfos Alpha2 BxHxT: 286 x 288 x 89 mm Festwertregler 20-50°C, bis 120 m² Heizfläche, mit Temperaturbegrenzer 55°C, Primär vert. 3/4" AG mit Konus für Klemmverschraubungen, Sekundär 1"AG für e-class Verteiler
Kategorie: Wärmegruppen mit Festwertregelung 20-50°C
Artikelnummer: 50-000056
Listenpreis: 904,20 €
strawa FBR-Regelgruppe 130/4 mit Pumpe Grundfos Alpha2
Anschluss vertikal
/produktgruppe/anschluss-vertikal-1340
50-000056
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung
strawa FBR-Regelgruppe 130/4 mit Pumpe Grundfos Alpha2
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen SystemtemperaturenAnschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.

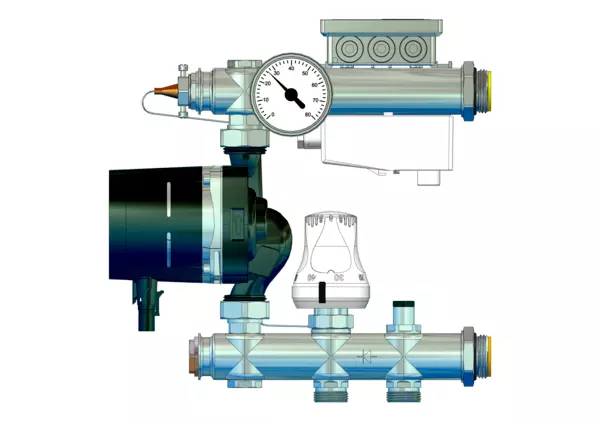

bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- integriertes Regulierventil (Kvs= 2,88 m³/h) zur einfachen Einregulierung des Volumenstrom im Rücklauf
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Grundfos Alpha 2 15/40
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:

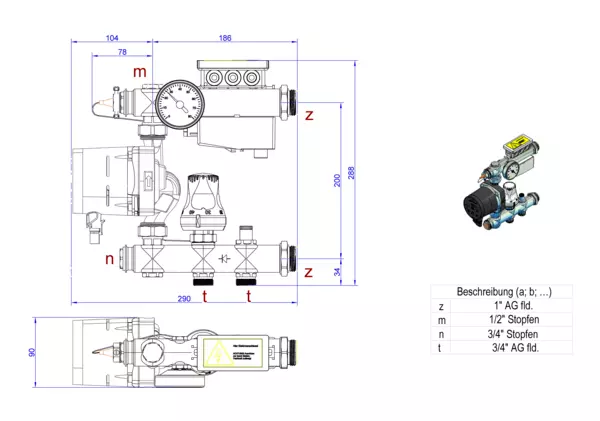

- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Vermarktungstext
Die Regelgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Der Einsatz der Regelgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Der Primäranschluss ist für Klemmverschraubeungen mit3/4" Überwurf mit Eurokonus geeignet.
Ausschreibungstext
strawa FBR-Regelgruppe 130/4 mit Pumpe Grundfos Alpha2
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- integriertes Regulierventil (Kvs= 2,88 m³/h) zur einfachen Einregulierung des Volumenstrom im Rücklauf
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe Grundfos Alpha 2 15/40
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

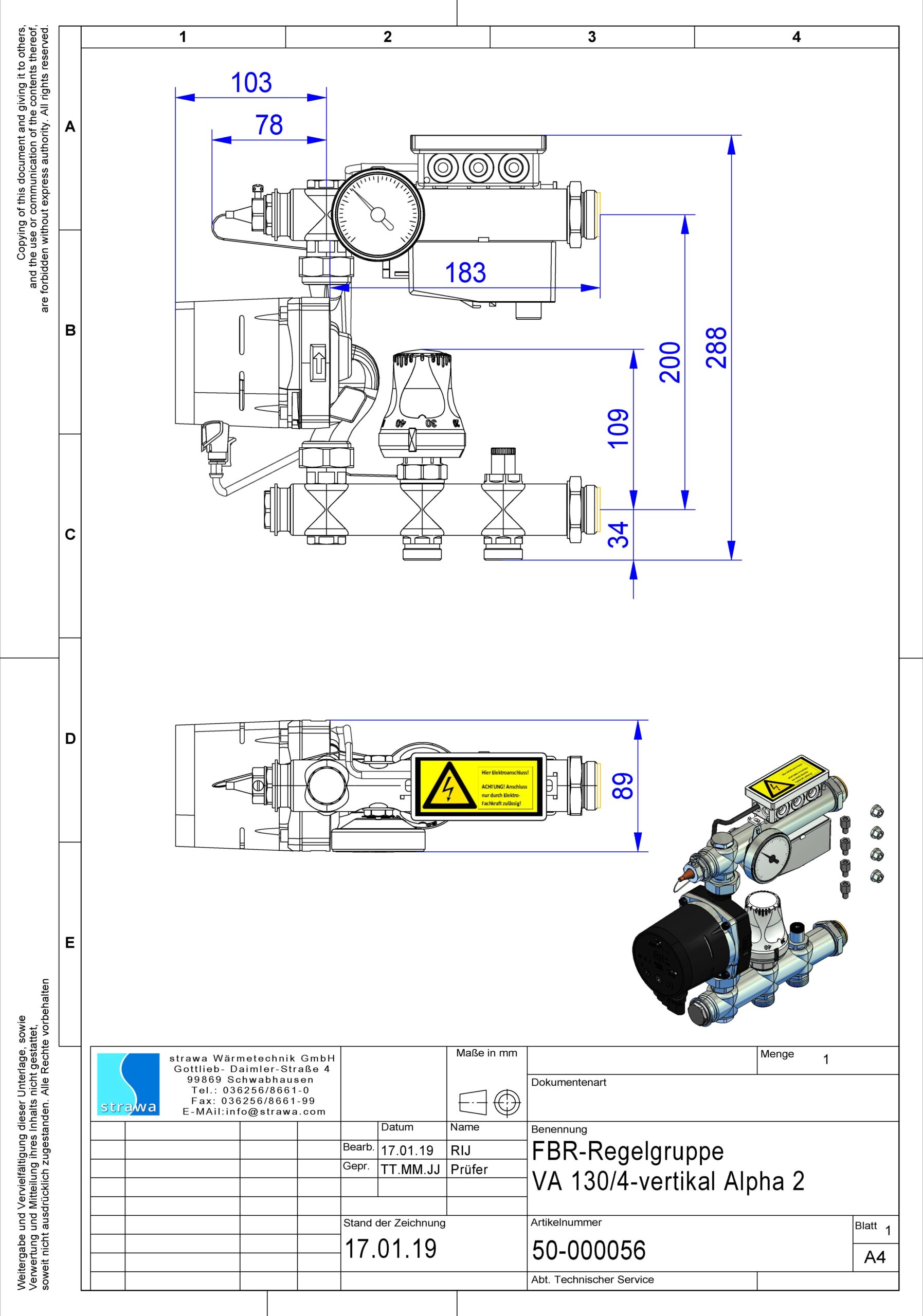

Abmessung (Breite x Höhe x Tiefe): 286 x 288 x 89 mm
Gewicht: 3,39 kg
EAN: 4061323014576
Warennummer: 84137030
Artikelnummer: 50-000056
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000056
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Langtext
strawa FBR-Regelgruppe 130/4
mit Pumpe Grundfos Alpha2
BxHxT: 286 x 288 x 89 mm
Festwertregler 20-50 Grad Celsius und
Pumpe Grundfos UPM3 Auto 15-50 130, bis
120 m2 Heizfläche, mit
Temperaturbegrenzer 55 Grad Celsius,
Primär vert. 3/4" AG mit Konus für
Klemmverschraubungen, Sekundär 1"AG für
e-class Verteiler
EAN: 4061323014576
Artikelnummer: 50-000056
Warengruppe: 50
Warennummer: 84137030
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323014576
Listenpreis904,20 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84137030
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)286
Höhe (mm)288
Tiefe (mm)89
Gewicht (kg)3,644
Verpackungsabmessungen
Breite (mm)275
Höhe (mm)115
Tiefe (mm)355
Gewicht (kg)3,938
Merkmale
Klassifizierung ETIM 8
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 4,2 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 6 bar
Mit Mischventil Ja
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung -
Mit thermischem Stellantrieb Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 286 mm
Höhe 288 mm
Tiefe 89 mm
Mit Umbau Nein
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 4,2 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 6 bar
Mit Mischventil Ja
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung -
Mit thermischem Stellantrieb Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 286 mm
Höhe 288 mm
Tiefe 89 mm
Mit Umbau Nein
