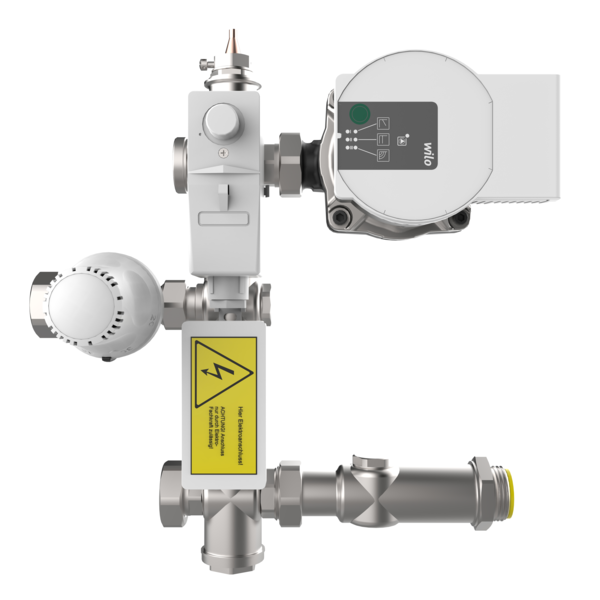

strawa FBR-Regelgruppe 130/6 mit Wilo Para

strawa FBR-Regelgruppe 130/6 mit Wilo Para,BxHxT: 273x334x136 mm, Festwertregler 20-50°C, bis 120 m² Heizfläche, mit Temperaturbegrenzer 55°C, Primär horiz. 1"ÜW passend für e-class Anschlussgarnituren, Sekundär 1"AG für e-class Verteiler

Kategorie: Wärmegruppen Festwertregelung 20-50°C horizontaler Primäranschluss

Artikelnummer: 50-000054

Warengruppe: 50

Listenpreis: 830,40 €

Anfragen/Merken

strawa FBR-Regelgruppe 130/6 mit Wilo Para

Beschreibung:
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Bestandteile:
- Temperatur-Festwertregelventil 1/2" mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Anschluesse:
1. Primäranschluss Heizung:
  - Anschluss horizontal 1" ÜW flachdichtend im Vor- und Rücklauf, passend für horizontale e-class Anschlussgarnituren mit oder ohne Wärmezählervorbereitung
2. Sekundäranschluss Heizung:
  - Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Information:
Der Einsatz der Regelgruppe FBR VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich. Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss. Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.

Artikelspezifikation:

Artikelabmessung: B x H x T: 273 x 334 x 136 mm
Artikelgewicht: 3,418 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Die Regelgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Der Einsatz der Regelgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Am Primäranschluss können Anschlussgarnituren mit oder ohne Wärmezählung verbaut werden.

strawa FBR-Regelgruppe 130/6 mit Wilo Para

Beschreibung:
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Bestandteile:
- Temperatur-Festwertregelventil 1/2" mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Anschluesse:
1. Primäranschluss Heizung:
  - Anschluss horizontal 1" ÜW flachdichtend im Vor- und Rücklauf, passend für horizontale e-class Anschlussgarnituren mit oder ohne Wärmezählervorbereitung
2. Sekundäranschluss Heizung:
  - Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Information:
Der Einsatz der Regelgruppe FBR VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich. Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss. Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.

Artikelspezifikation:

Artikelabmessung: B x H x T: 273 x 334 x 136 mm
Artikelgewicht: 3,418 kg

GTIN: 4061323154098
Warennummer: 84137030
Werksartikelnummer: 50-000054
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000054

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa FBR-Regelgruppe 130/6
mit Wilo Para

Festwertregler 20-50 Grad Celsius und Pumpe Wilo Para 15-130/6-43/SC-12, bis 120 m2 Heizfläche, mit Temperaturbegrenzer 55 Grad Celsius, Primär horiz. 1"ÜW passend für e-class Anschlussgarnituren, Sekundär 1"AG für e-class Verteiler

Abmessung B x H x T:
273 x 334 x 136 mm
Artikelgewicht: 3,418 kg
Werksartikelnummer: 50-000054
Warennummer: 84137030
Warengruppe: 50

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323154098

Listenpreis830,40 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84137030

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)273

Höhe (mm)334

Tiefe (mm)136

Gewicht (kg)3,418

Verpackungsabmessungen

Breite (mm)275

Höhe (mm)115

Tiefe (mm)355

Gewicht (kg)3,712

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Mit Ventilen am Primäranschluss ja

Max. Heizleistung (bei Primär dT = 20K) 4.2 kW

Mediumtemperatur (Dauerbetrieb) 30 - 80 °C

Max. Arbeitsdruck 6 bar

Mit Mischventil ja

Erweiterbar ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler nein

Mit Temperaturbegrenzung ja

Mit Rückschlagklappe ja

Mit Umwälzpumpe ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Mit Entlüftung nein

Mit Manometer nein

Mit Füll-/Entleerungshahn nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss Innengewinde zylindrisch (BSPP)

Nenndurchmesser sekundär 1 Zoll (25)

Verschließbare Heizkreise ja

Mit Durchflussanzeige ja

Mit thermischem Stellantrieb nein

Hublänge Antrieb 4 mm

Mit Keramikventil nein

Mit Wandbefestigungsbügel nein

Breite

Höhe

Tiefe

Mit Umbau nein

Downloads

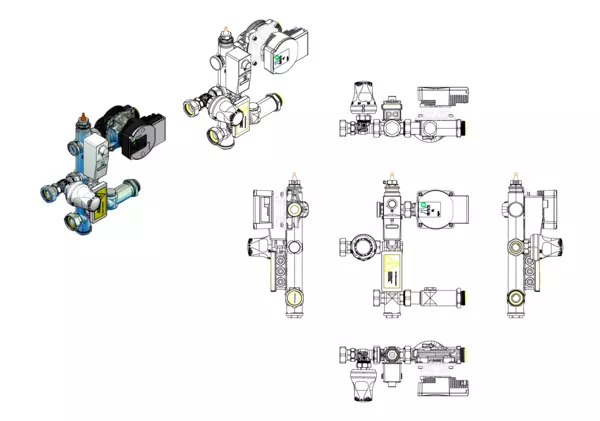

Strichzeichnung

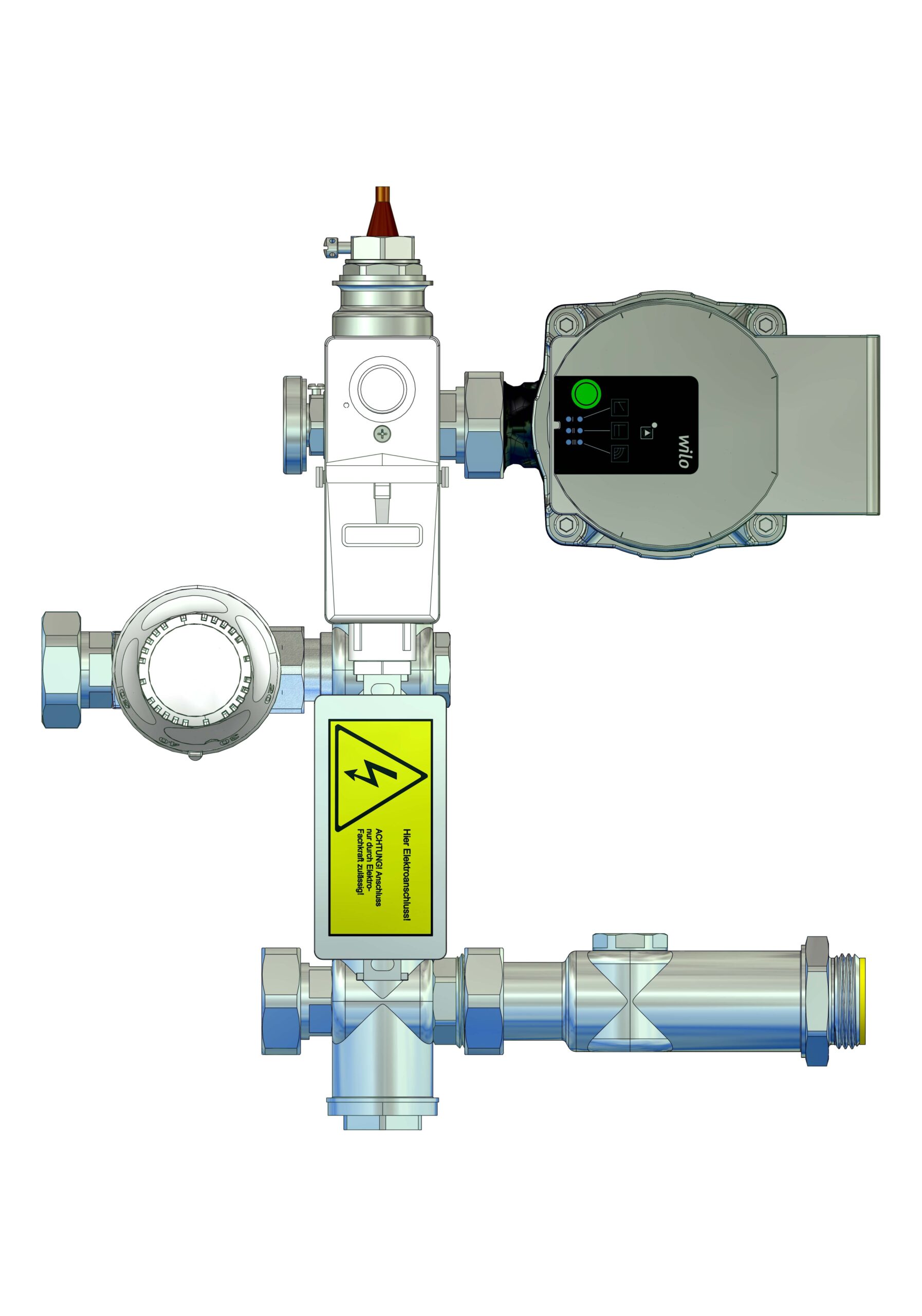

Bild-3D

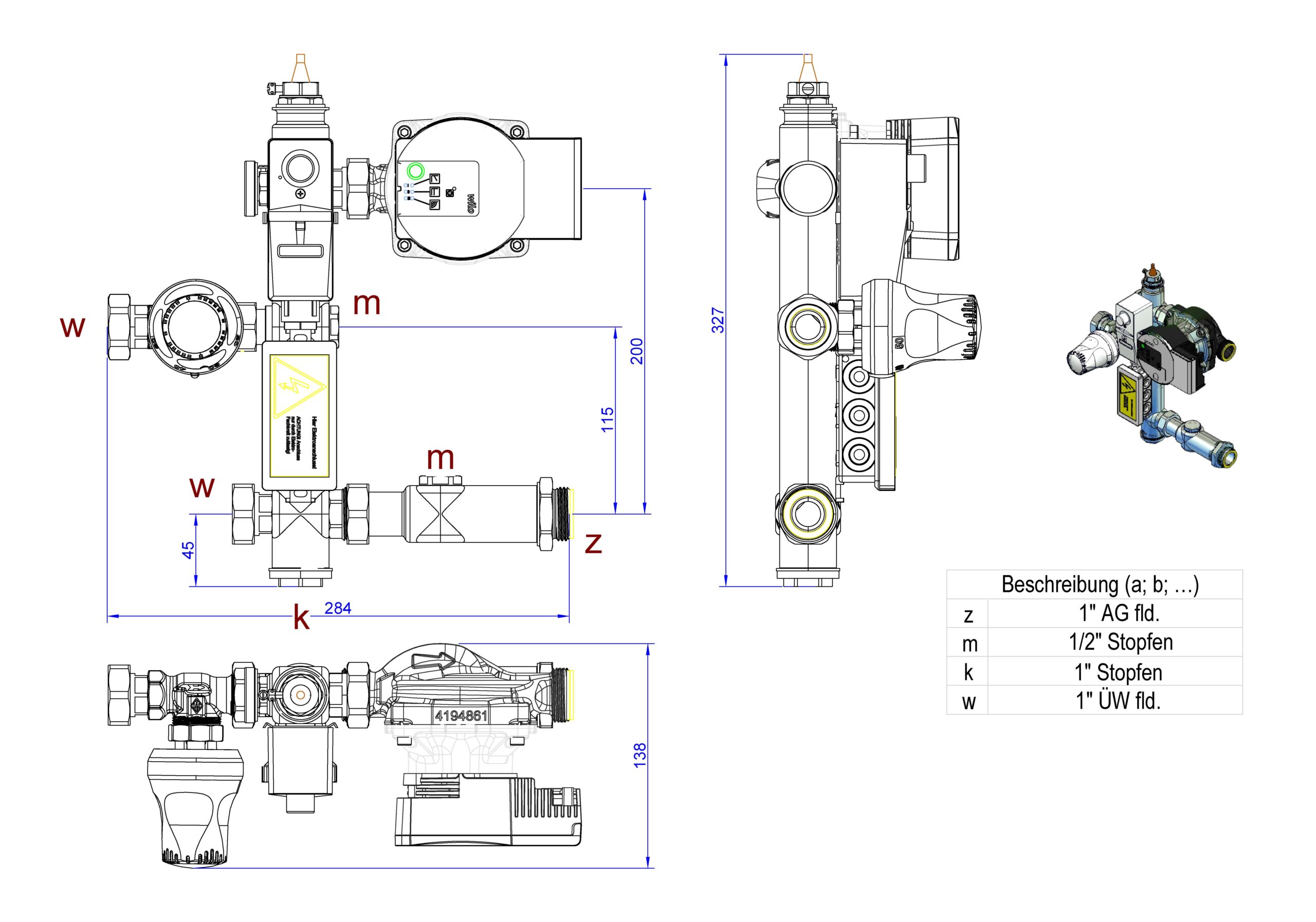

Vermaßtes Bild (Strichzeichnung)
