strawa FBR-Regelgruppe 130/6
mit Pumpe Lowara Eco Floor

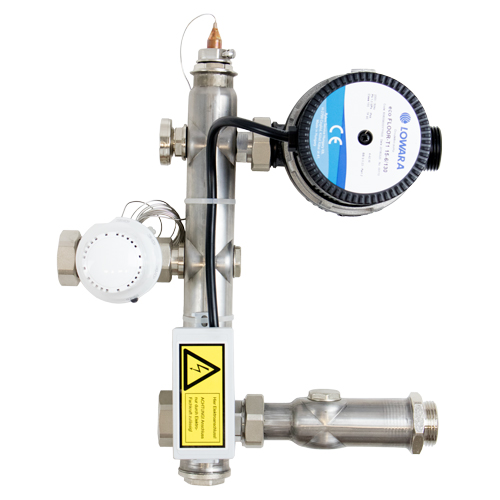

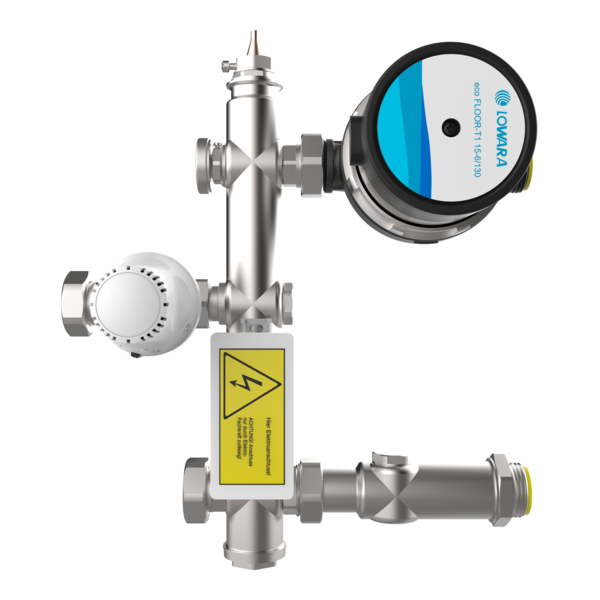

strawa FBR-Regelgruppe 130/6 mit Pumpe Lowara Eco Floor BxHxT: 273 x 334 x 145 mm Festwertregler 20-50°C, bis 120 m² Heizfläche, mit Temperaturbegrenzer 55°C, Primär horiz. 1"ÜW passend für e-class Anschlussgarnituren, Sekundär 1"AG für e-class Verteiler
Kategorie: Wärmegruppen mit Festwertregelung 20-50°C
Artikelnummer: 50-000053
Listenpreis: 622,05 €
strawa FBR-Regelgruppe 130/6 mit Pumpe Lowara Eco Floor
Anschluss horizontal
/produktgruppe/anschluss-horizontal-1338
50-000053
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung
strawa FBR-Regelgruppe 130/6 mit Pumpe Lowara Eco Floor
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen SystemtemperaturenAnschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss.
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C),
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss horizontal 1'' ÜW flachdichtend im Vor- und Rücklauf, passend für e-class Anschlussgarnituren
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Vermarktungstext
Die Regelgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Der Einsatz der Regelgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Am Primäranschluss können Anschlussgarnituren mit oder ohne Wärmezählung verbaut werden.
Ausschreibungstext
strawa FBR-Regelgruppe 130/6 mit Pumpe Lowara Eco Floor
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss.
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C),
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Xylem Eco Floor T1 15-6/130 mit integriertem Temperarturbegrenzer (fix 55 °C eingestellt) als Übertemperaturschutz
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss horizontal 1'' ÜW flachdichtend im Vor- und Rücklauf, passend für e-class Anschlussgarnituren
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

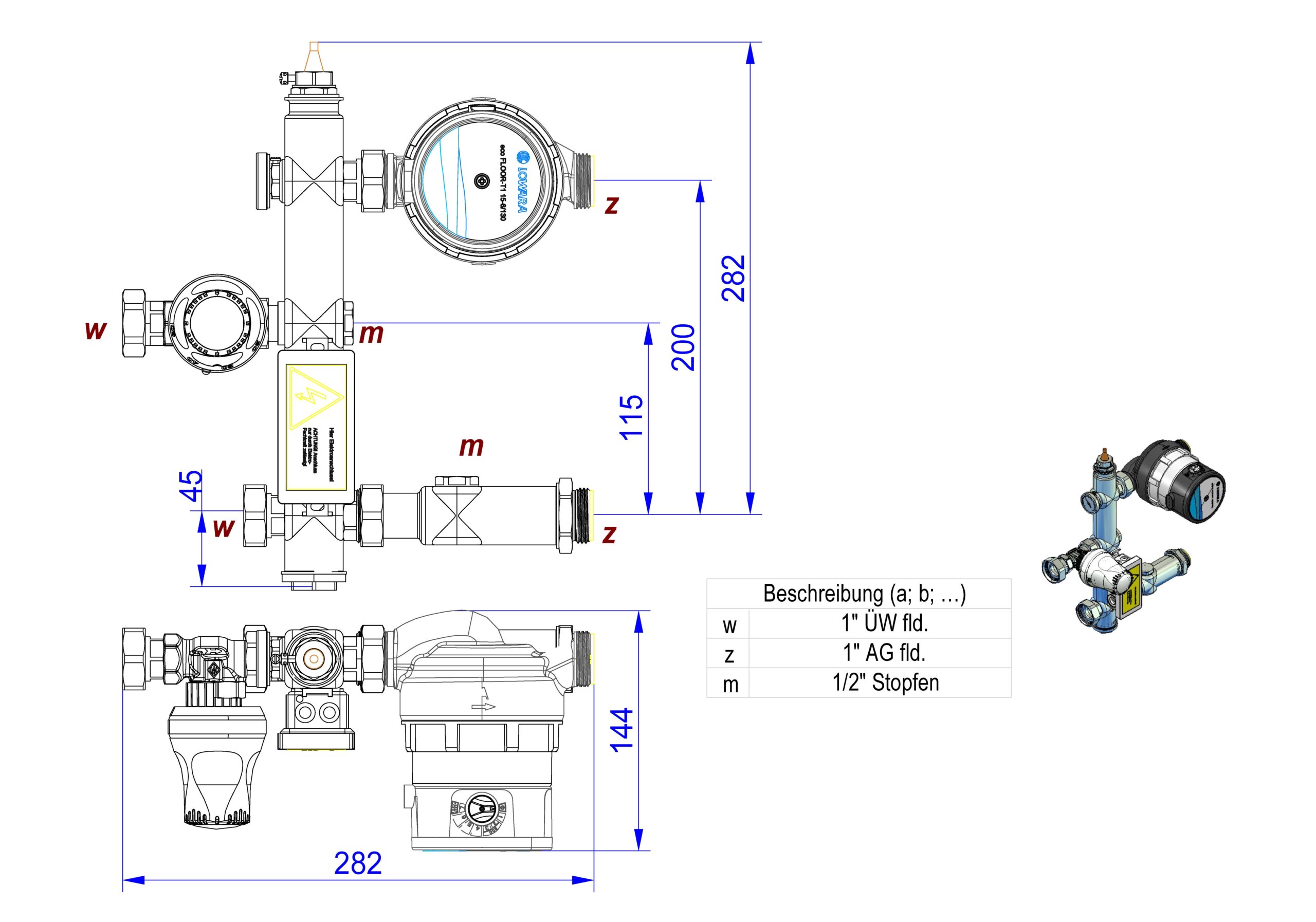

Abmessung (Breite x Höhe x Tiefe): 273 x 334 x 145 mm
Gewicht: 4,258 kg
EAN: 4260435412731
Warennummer: 84137030
Artikelnummer: 50-000053
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000053
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Langtext
strawa FBR-Regelgruppe 130/6 mit Pumpe
Lowara Eco Floor BxHxT: 273 x 334 x 145
mm Festwertregler 20-50 C und Pumpe
Grundfos UPM 3 Auto L 15-50, bis 120 m2
Heizfläche, mit Temperaturbegrenzer
55 C, Primär horiz. 1"ÜW passend für
e-class Anschlussgarnituren, Sekundär
1"AG für e-class Verteiler
EAN: 4260435412731
Artikelnummer: 50-000053
Warengruppe: 50
Warennummer: 84137030
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4260435412731
Listenpreis622,05 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84137030
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)273
Höhe (mm)334
Tiefe (mm)145
Gewicht (kg)4,258
Verpackungsabmessungen
Breite (mm)275
Höhe (mm)115
Tiefe (mm)355
Gewicht (kg)4,538
Merkmale
Klassifizierung ETIM 8
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 4,2
Mediumtemperatur (Dauerbetrieb) 30 - 80
Primäre Drückdifferenz -
Max. Arbeitsdruck 6
Mit Mischventil Ja
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung -
Mit thermischem Stellantrieb Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 273
Höhe 334
Tiefe 145
Mit Umbau Nein
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 4,2
Mediumtemperatur (Dauerbetrieb) 30 - 80
Primäre Drückdifferenz -
Max. Arbeitsdruck 6
Mit Mischventil Ja
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 14
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 6
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 1
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung -
Mit thermischem Stellantrieb Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 273
Höhe 334
Tiefe 145
Mit Umbau Nein
