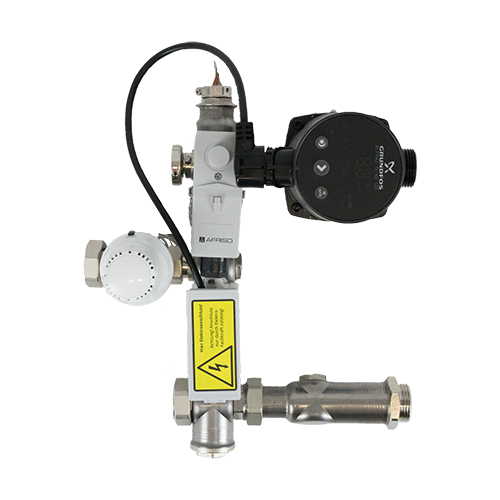

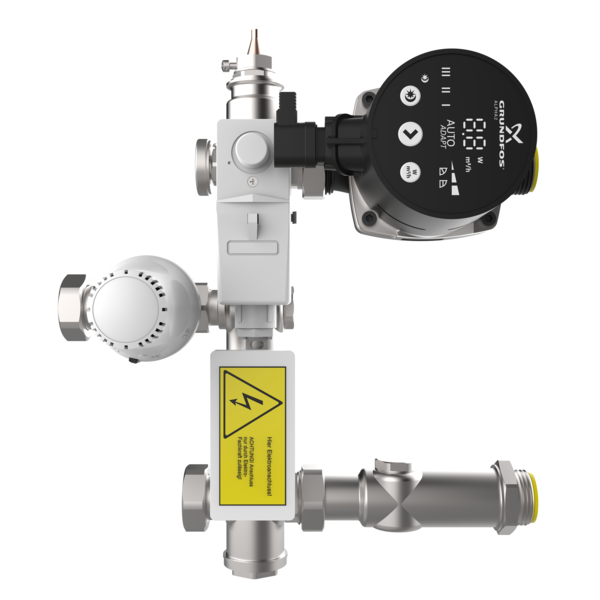

strawa FBR-Regelgruppe 130/6
mit Pumpe Grundfos Alpha2

strawa FBR-Regelgruppe 130/6 mit Pumpe Grundfos Alpha2 BxHxT: 273 x 334 x 145 mm Festwertregler 20-50°C, bis 120 m² Heizfläche, mit Temperaturbegrenzer 55°C, Primär horiz. 1"ÜW passend für e-class Anschlussgarnituren, Sekundär 1"AG für e-class Verteiler

Kategorie: Wärmegruppen mit Festwertregelung 20-50°C

Artikelnummer: 50-000052

Listenpreis: 781,91 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa FBR-Regelgruppe 130/6 mit Pumpe Grundfos Alpha2

Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss.
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Grundfos Alpha 2 15/40
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar

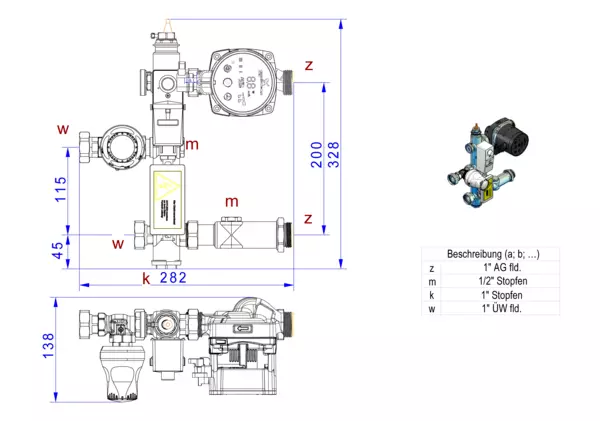

Primärseite:
- Anschluss horizontal 1'' ÜW flachdichtend im Vor- und Rücklauf, passend für e-class Anschlussgarnituren
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

Vermarktungstext

Die Regelgruppe für Flächenheizungen dient zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen. Abhängig vom Wärmebedarf kann die Regelgruppe ca. 120 m² Fußbodenheizungsfläche versorgen. An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen > 60°C werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an. Der Einsatz der Regelgruppe ist in Verbindung mit e-class Verteilern in strawa Unterputz-Verteilerschränken Typ 69 und C69 möglich. Am Primäranschluss können Anschlussgarnituren mit oder ohne Wärmezählung verbaut werden.

Ausschreibungstext

strawa FBR-Regelgruppe 130/6 mit Pumpe Grundfos Alpha2

Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss horizontal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/6 in strawa UP-Verteilerschränken 69 ist möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet, dass die Zarge ca. 35 mm tiefer als die Wandoberfläche eingesetzt werden muss.
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe Grundfos Alpha 2 15/40
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss horizontal 1'' ÜW flachdichtend im Vor- und Rücklauf, passend für e-class Anschlussgarnituren
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

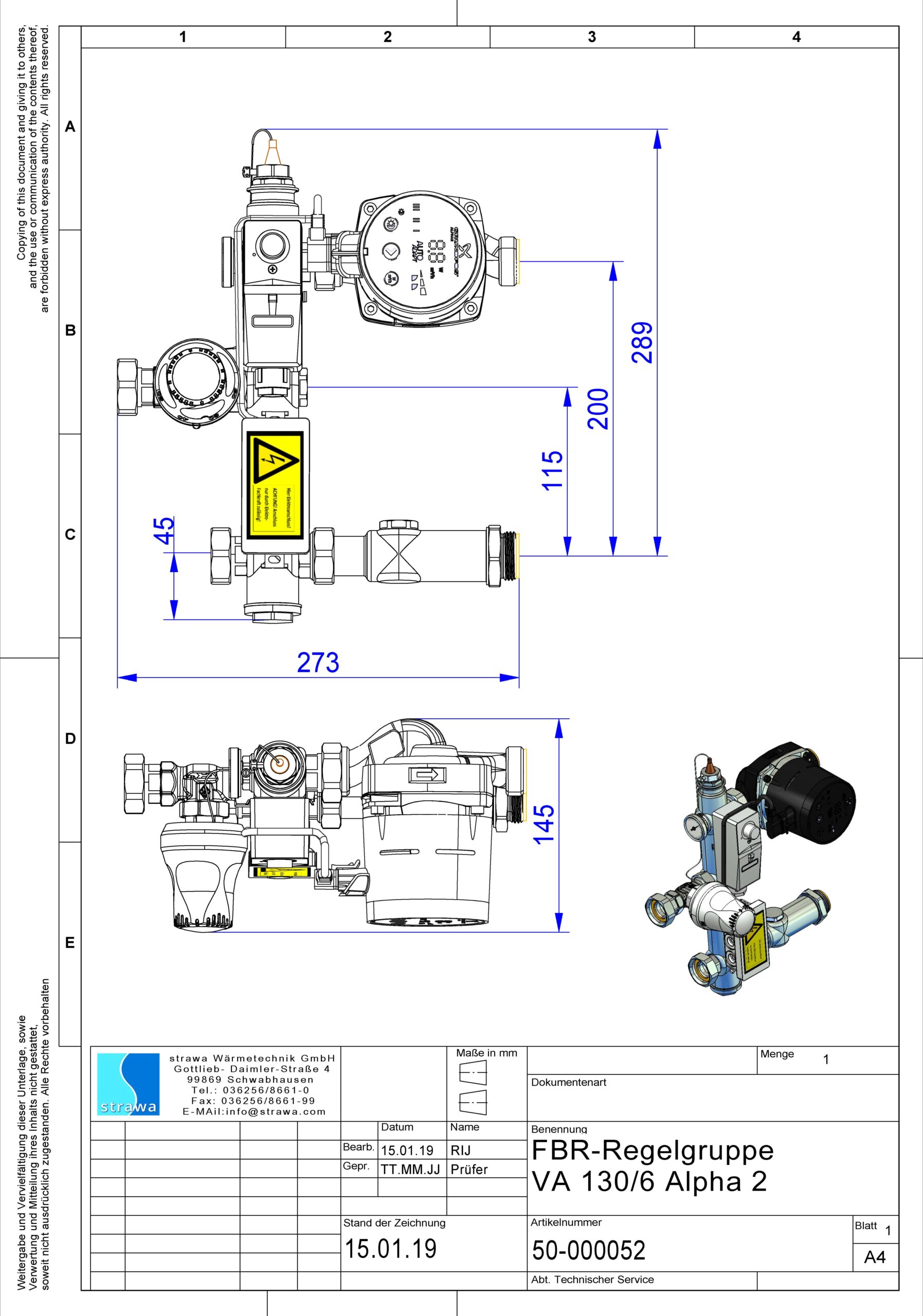

Abmessung (Breite x Höhe x Tiefe): 273 x 334 x 145 mm
Gewicht: 3,85 kg
EAN: 4260435412724
Warennummer: 84137030
Artikelnummer: 50-000052
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000052

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa FBR-Regelgruppe 130/6 mit Pumpe
Grundfos Alpha2 BxHxT: 273 x 334 x 145
mm Festwertregler 20-50 C und Pumpe
Grundfos UPM 3 Auto L 15-50, bis 120 m2
Heizfläche, mit Temperaturbegrenzer
55 C, Primär horiz. 1"ÜW passend für
e-class Anschlussgarnituren, Sekundär
1"AG für e-class Verteiler

EAN: 4260435412724
Artikelnummer: 50-000052
Warengruppe: 50
Warennummer: 84137030

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4260435412724

Listenpreis781,91 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84137030

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)273

Höhe (mm)334

Tiefe (mm)145

Gewicht (kg)3,85

Verpackungsabmessungen

Breite (mm)275

Höhe (mm)115

Tiefe (mm)355

Gewicht (kg)4,13

Merkmale

Klassifizierung ETIM 8

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 4,2

Mediumtemperatur (Dauerbetrieb) 30 - 80

Primäre Drückdifferenz -

Max. Arbeitsdruck 6

Mit Mischventil Ja

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Ja

Mit Umwälzpumpe Ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung -

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 273

Höhe 334

Tiefe 145

Mit Umbau Nein

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 4,2

Mediumtemperatur (Dauerbetrieb) 30 - 80

Primäre Drückdifferenz -

Max. Arbeitsdruck 6

Mit Mischventil Ja

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Ja

Mit Umwälzpumpe Ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung -

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 273

Höhe 334

Tiefe 145

Mit Umbau Nein
