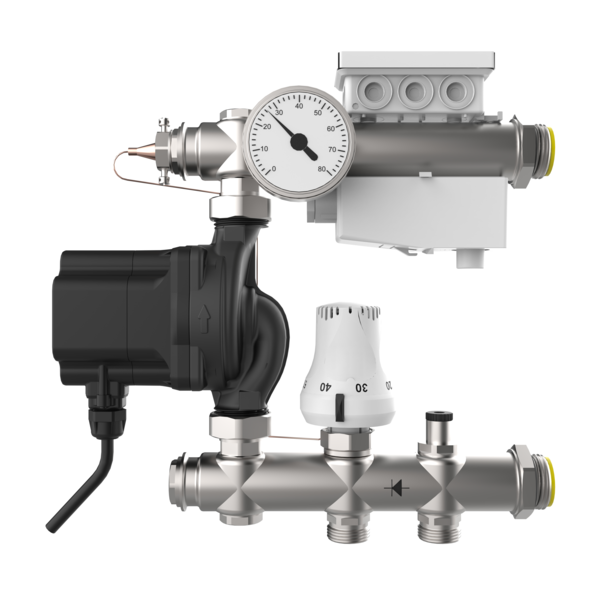

strawa FBR-Regelgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W

strawa FBR-Regelgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W,BxHxT: 290x288x90 mm, Festwertregler 20-50°C, bis 120 m² Heizfläche, mit Temperaturbegrenzer 55°C, Primär vert. 3/4" AG mit Konus für Klemmverschraubungen, Sekundär 1"AG für e-class Verteiler

Kategorie: Wärmegruppen Festwertregelung 20-50°C vertikaler Primäranschluss

Artikelnummer: 50-000048

Warengruppe: 50

Listenpreis: 817,80 €

Anfragen/Merken

strawa FBR-Regelgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W

Beschreibung:
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Bestandteile:
- Temperatur-Festwertregelventil 1/2" mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- integriertes Regulierventil (Kvs= 2,88 m³/h) zur einfachen Einregulierung des Volumenstroms im Rücklauf
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe TacoFlow2 15-60/130W
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Anschluesse:
1. Primäranschluss Heizung:
  - Anschluss vertikal 3/4" AG mit Konus
  - Zubehör Artikel 55-005020 Minikugelhahn-Set für primäre Absperrung (nicht im Lieferumfang)
2. Sekundäranschluss Heizung:
  - Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Information:
Der Einsatz der Regelgruppe FBR VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich. Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.

Artikelspezifikation:

Artikelabmessung: B x H x T: 290 x 288 x 90 mm
Artikelgewicht: 3,487 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

strawa FBR-Regelgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W

Beschreibung:
Regelgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen, Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf). An die Regelgruppe können alle e-class VA Verteiler angeschlossen werden. Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen. Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fußbodenheizung. Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert. Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Bestandteile:
- Temperatur-Festwertregelventil 1/2" mit Tauchfühler (20-50 °C), Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- integriertes Regulierventil (Kvs= 2,88 m³/h) zur einfachen Einregulierung des Volumenstroms im Rücklauf
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- vertikal montierte geregelte Pumpe TacoFlow2 15-60/130W
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Anschluesse:
1. Primäranschluss Heizung:
  - Anschluss vertikal 3/4" AG mit Konus
  - Zubehör Artikel 55-005020 Minikugelhahn-Set für primäre Absperrung (nicht im Lieferumfang)
2. Sekundäranschluss Heizung:
  - Anschluss horizontal 1" AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler
Information:
Der Einsatz der Regelgruppe FBR VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich. Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.

Artikelspezifikation:

Artikelabmessung: B x H x T: 290 x 288 x 90 mm
Artikelgewicht: 3,487 kg

GTIN: 4061323166398
Warennummer: 84137030
Werksartikelnummer: 50-000048
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000048

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa FBR-Regelgruppe 130/4
mit Pumpe TacoFlow2 15-60/130W

Festwertregler 20-50 Grad Celsius und Pumpe TacoFlow2 15-60/130W, bis 120 m2 Heizfläche, mit Temperaturbegrenzer 55 Grad Celsius, Primär vert. 3/4" AG mit Konus für Klemmverschraubungen, Sekundär 1"AG für e-class Verteiler

Abmessung B x H x T:
290 x 288 x 90 mm
Artikelgewicht: 3,487 kg
Werksartikelnummer: 50-000048
Warennummer: 84137030
Warengruppe: 50

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323166398

Listenpreis817,80 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84137030

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)290

Höhe (mm)288

Tiefe (mm)90

Gewicht (kg)3,487

Verpackungsabmessungen

Breite (mm)275

Höhe (mm)115

Tiefe (mm)355

Gewicht (kg)3,779

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Mit Ventilen am Primäranschluss ja

Max. Heizleistung (bei Primär dT = 20K) 4.2 kW

Mediumtemperatur (Dauerbetrieb) 30 - 80 °C

Max. Arbeitsdruck 6 bar

Mit Mischventil ja

Erweiterbar ja

Max. Anzahl zusätzlicher Heizkreise 14

Multi-Zonen-Verteiler nein

Mit Temperaturbegrenzung ja

Mit Rückschlagklappe ja

Mit Umwälzpumpe ja

Art der Pumpe (interne Pumpe) AC

Druckstufe Artikel PN 6

Mit Regler nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer ja

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Mit Entlüftung nein

Mit Manometer nein

Mit Füll-/Entleerungshahn nein

Anzahl der Gruppen sekundär 1

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 1 Zoll (25)

Verschließbare Heizkreise ja

Mit Durchflussanzeige ja

Mit thermischem Stellantrieb nein

Hublänge Antrieb 4 mm

Mit Keramikventil nein

Mit Wandbefestigungsbügel nein

Breite

Höhe

Tiefe

Mit Umbau nein

Downloads

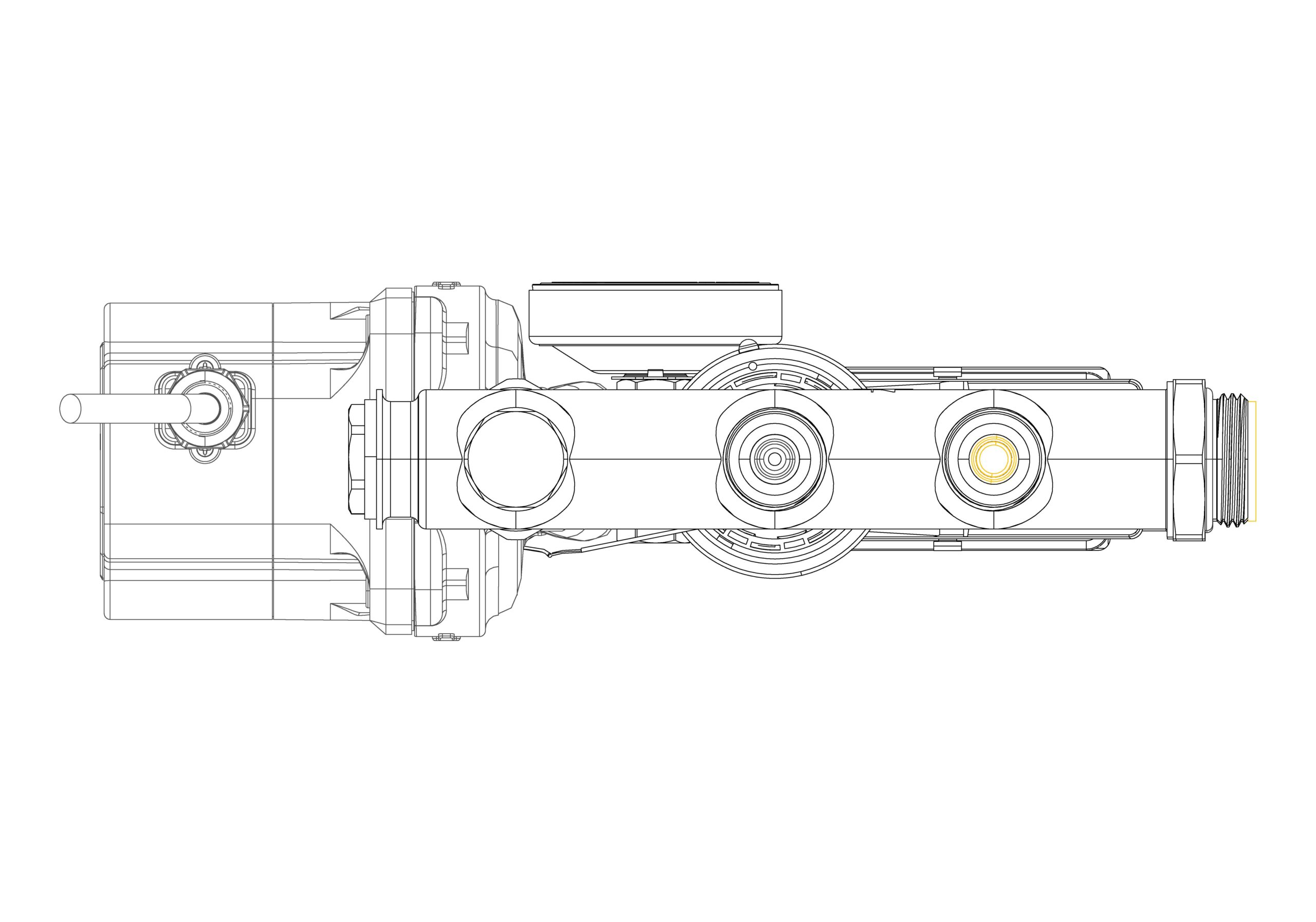

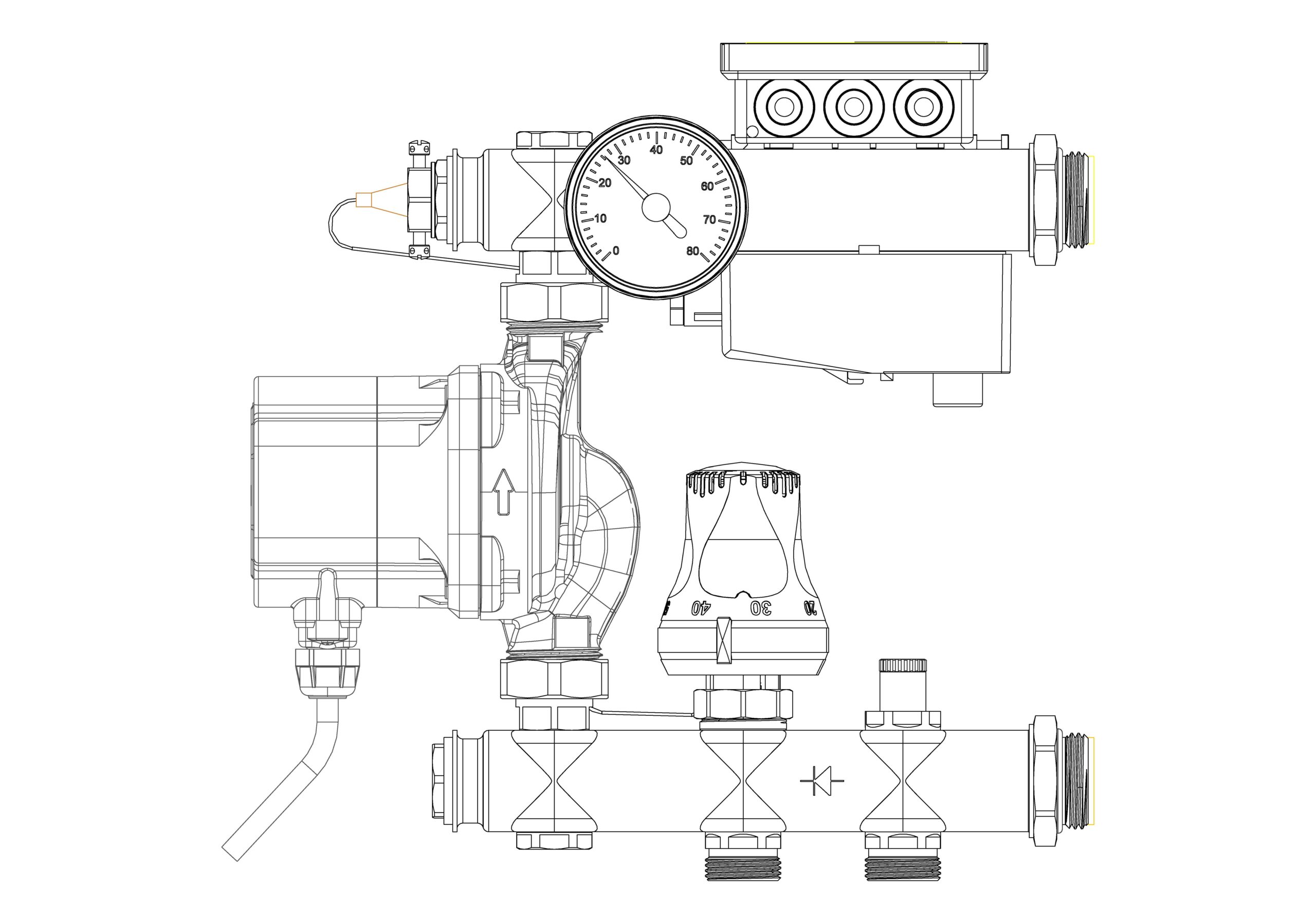

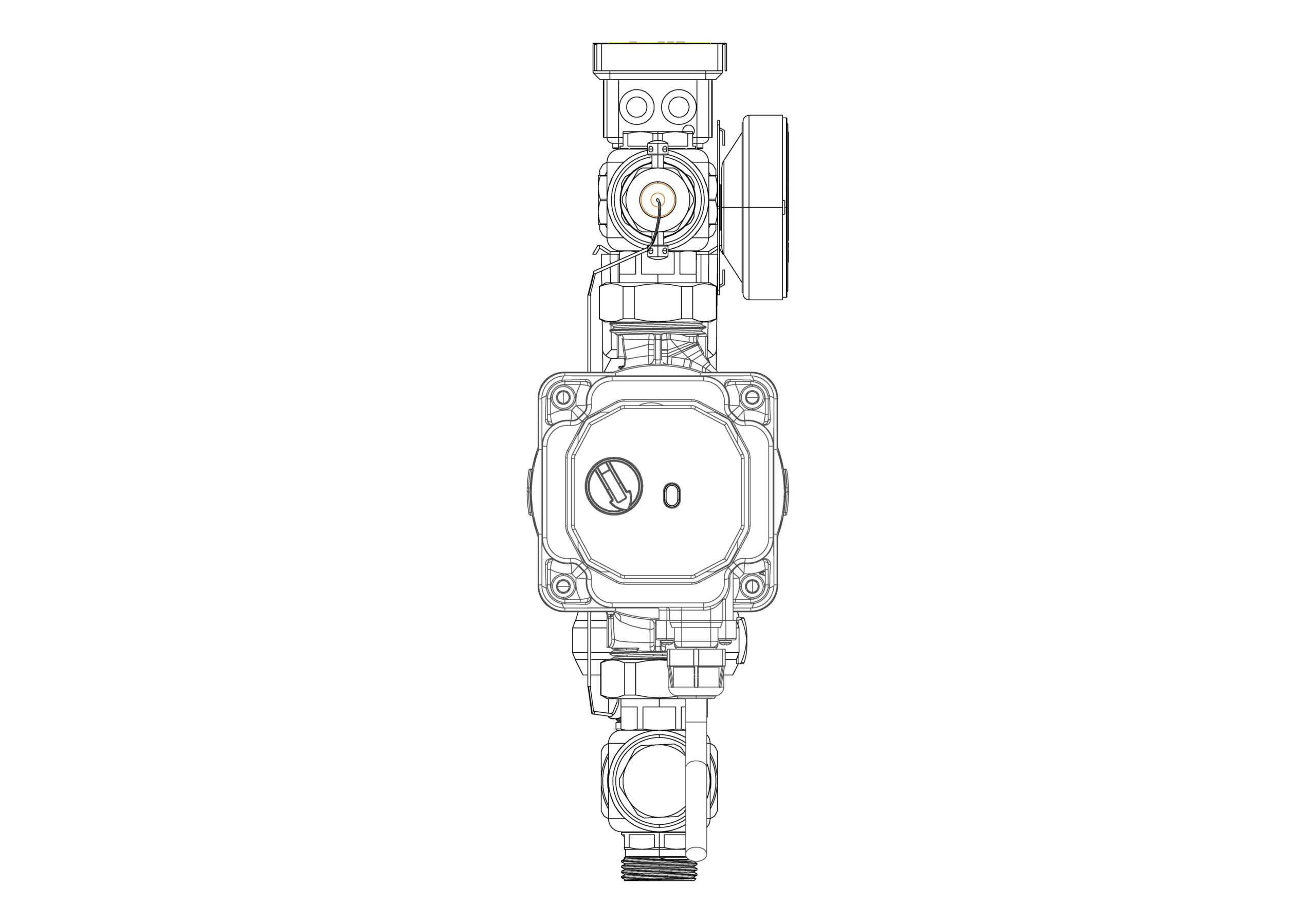

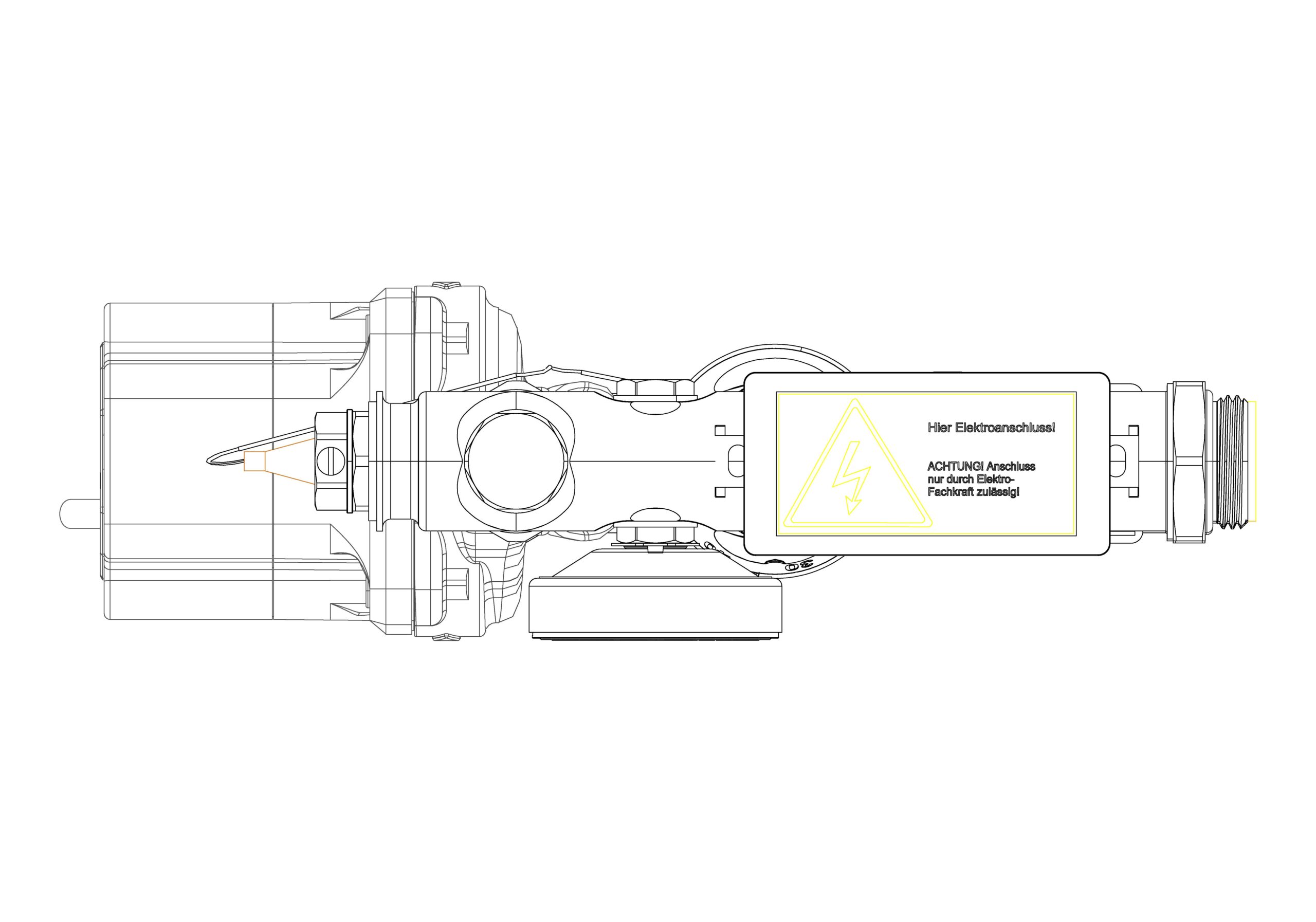

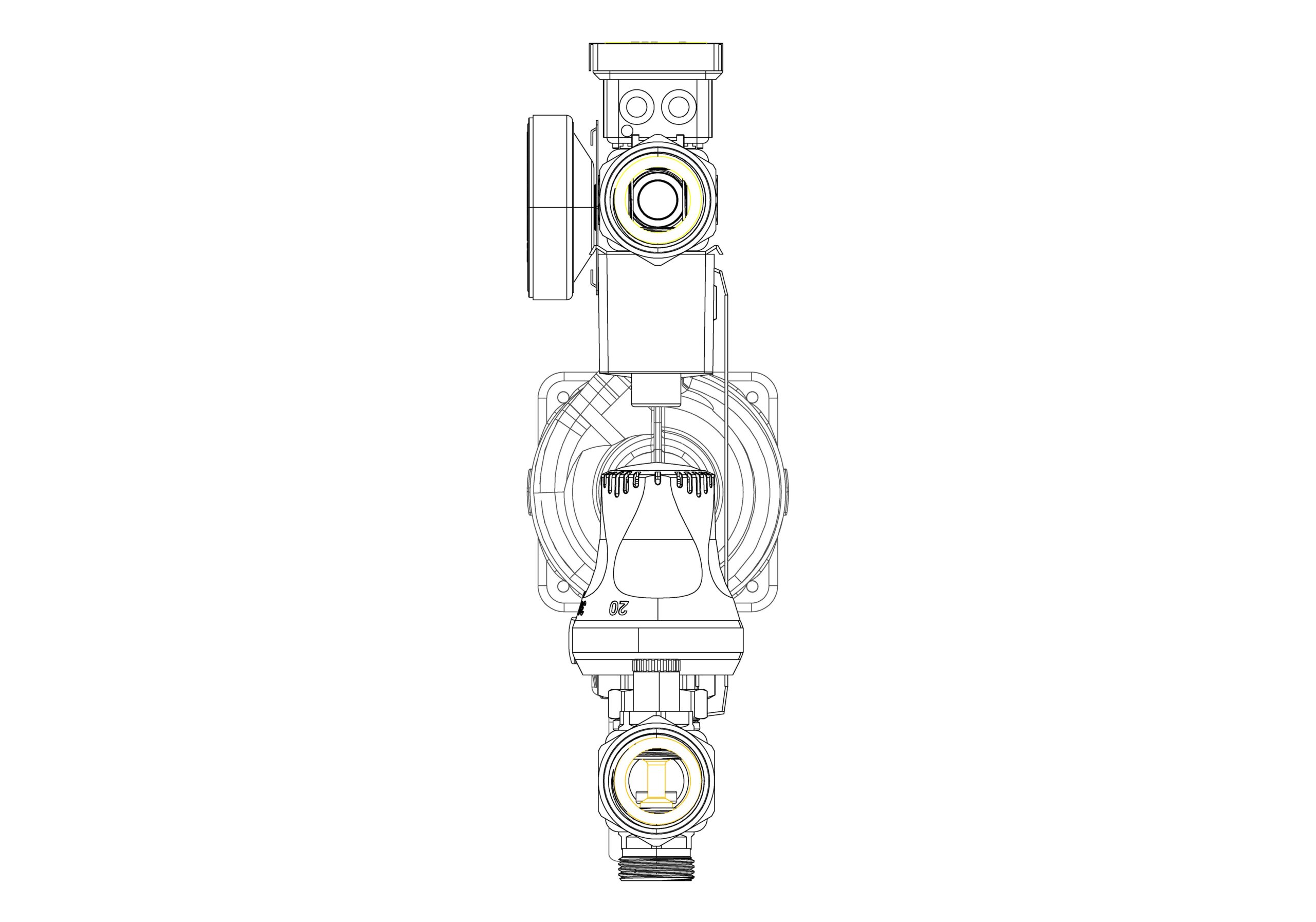

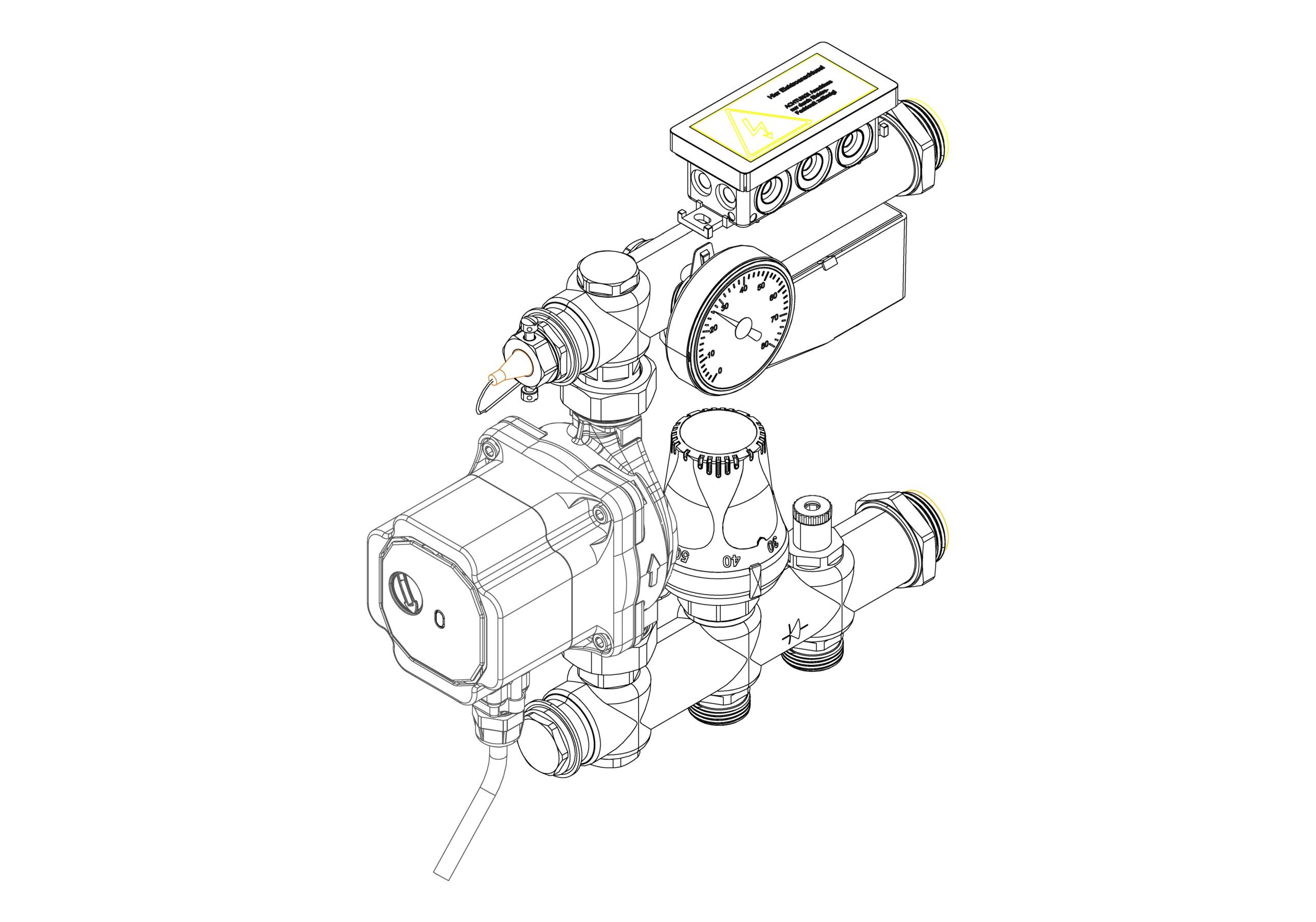

Strichzeichnung

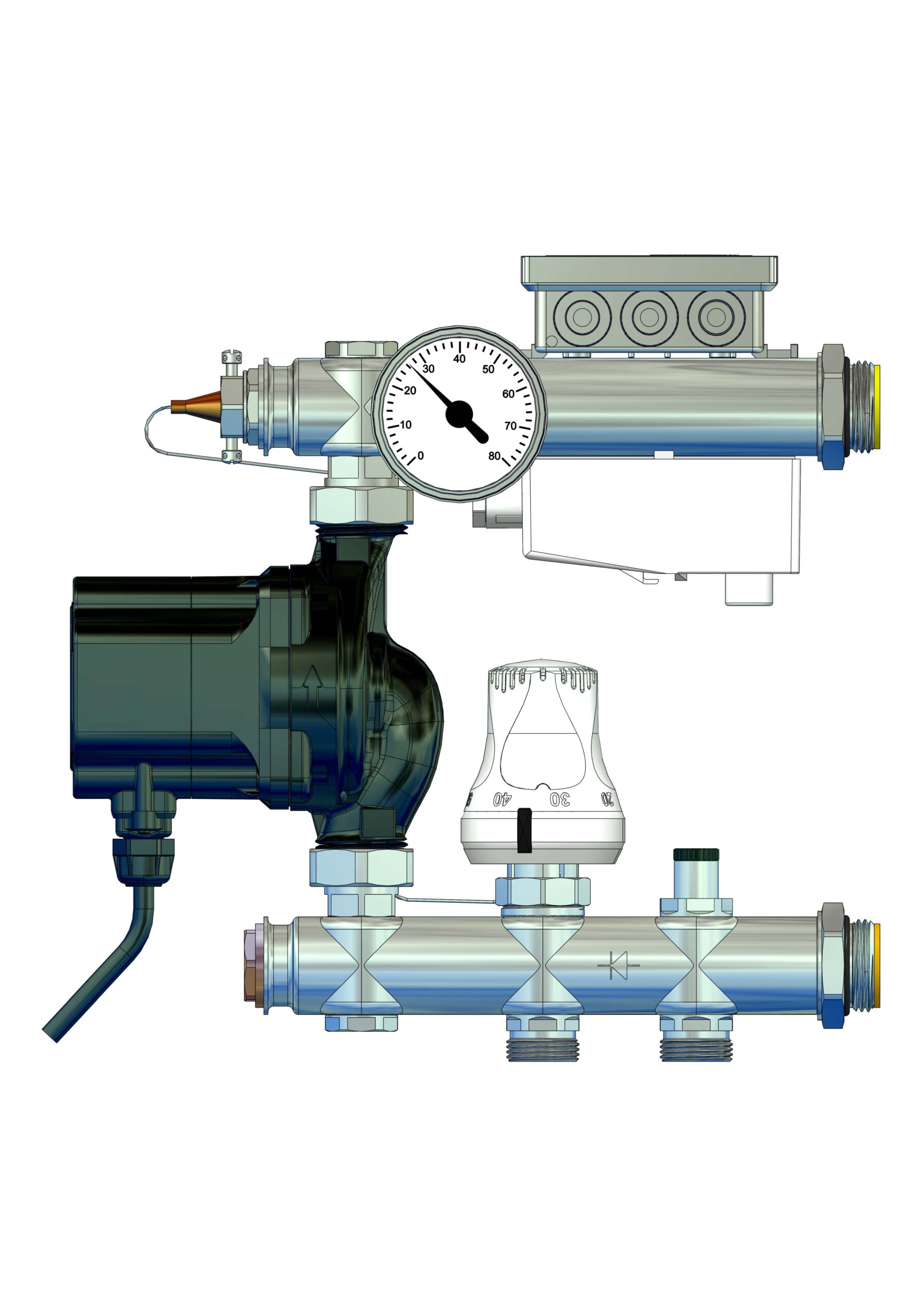

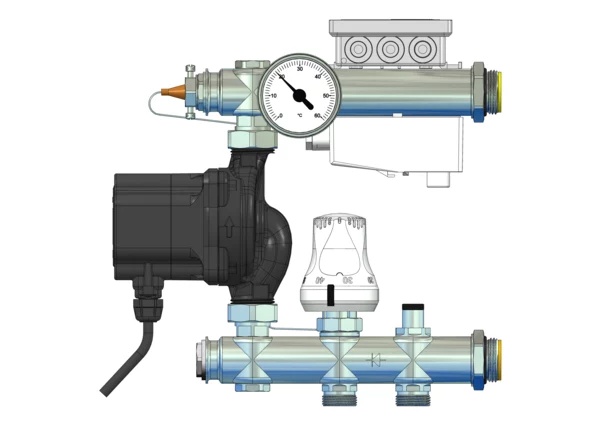

Bild-3D

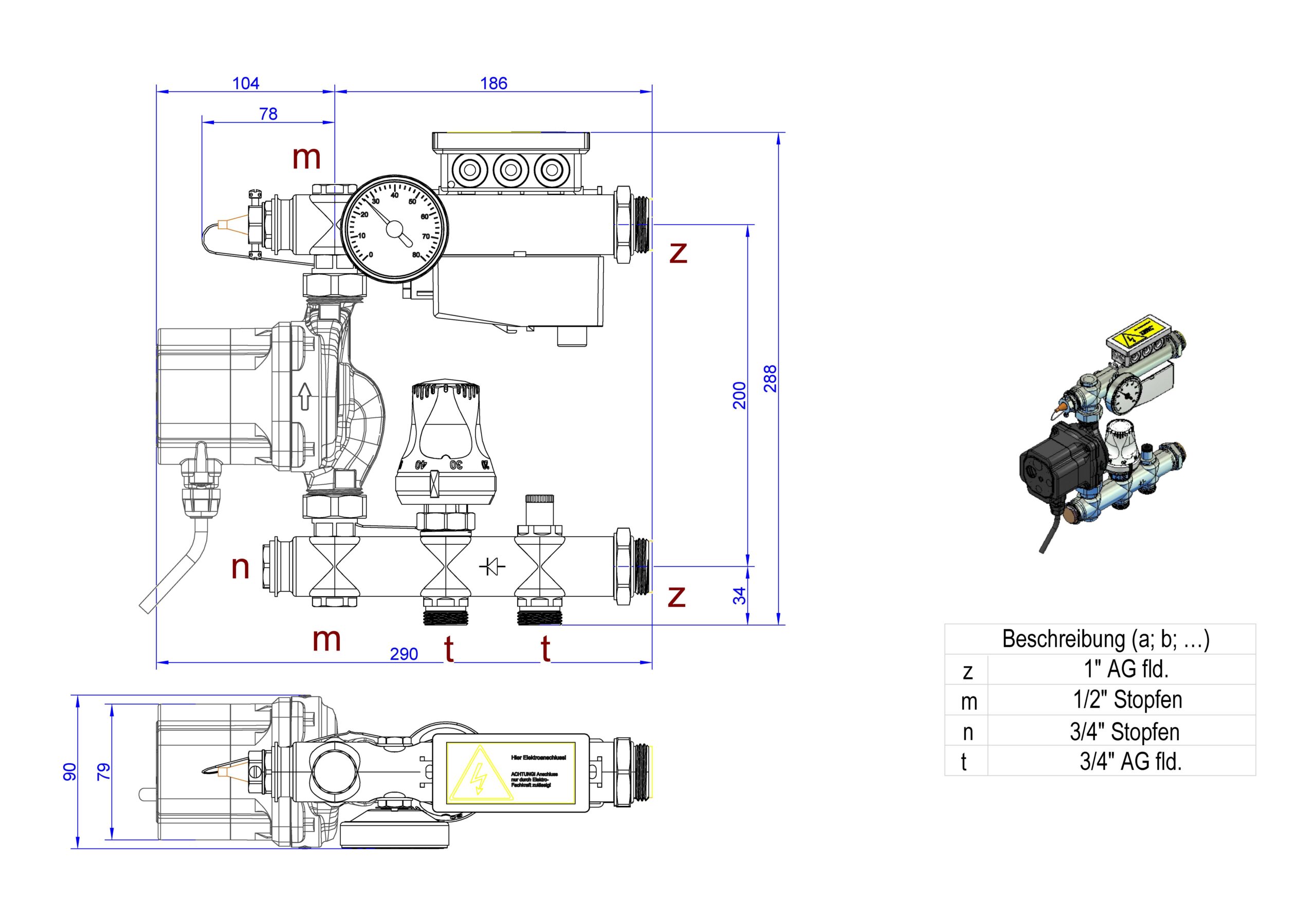

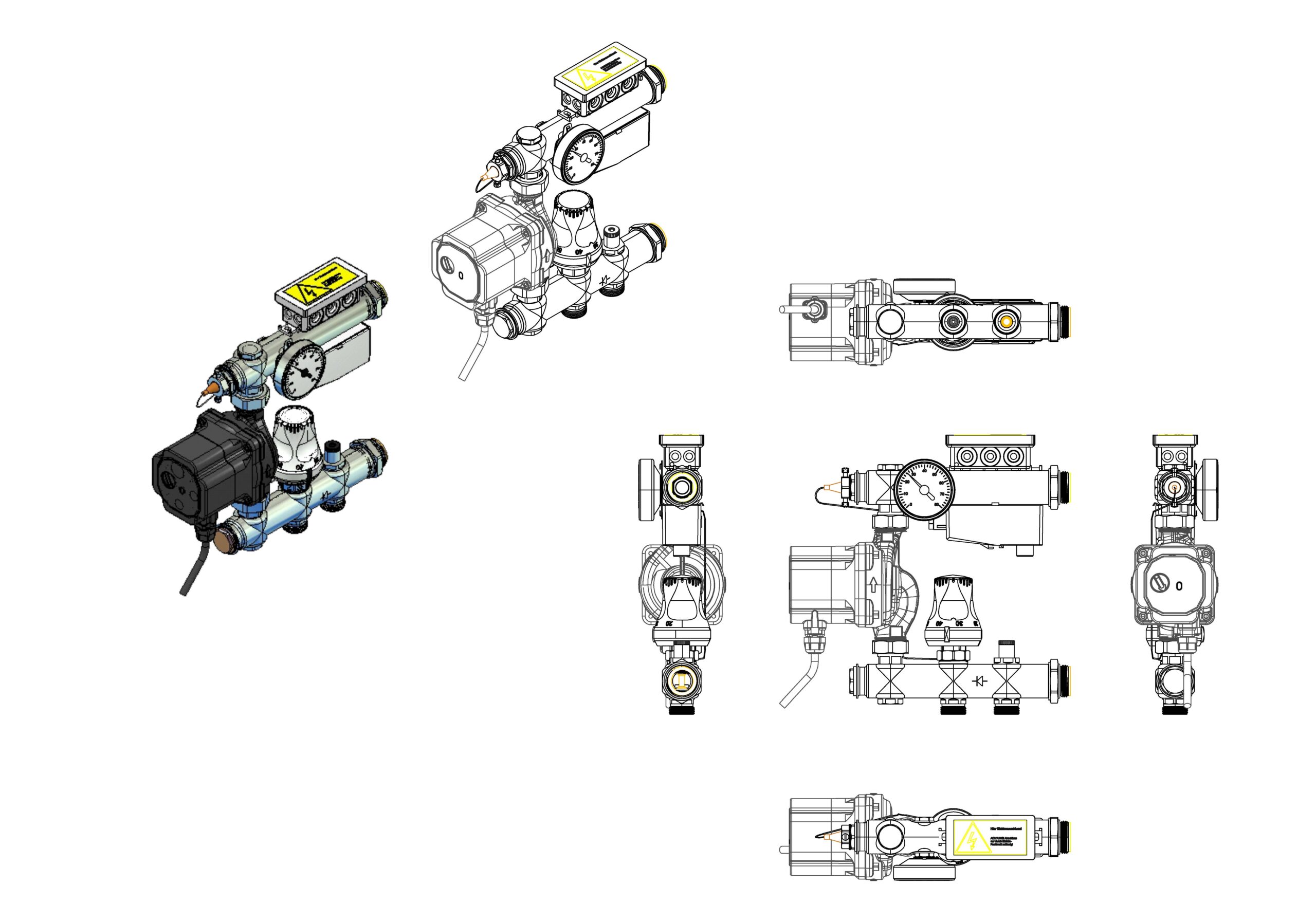

Vermaßtes Bild (Strichzeichnung)
