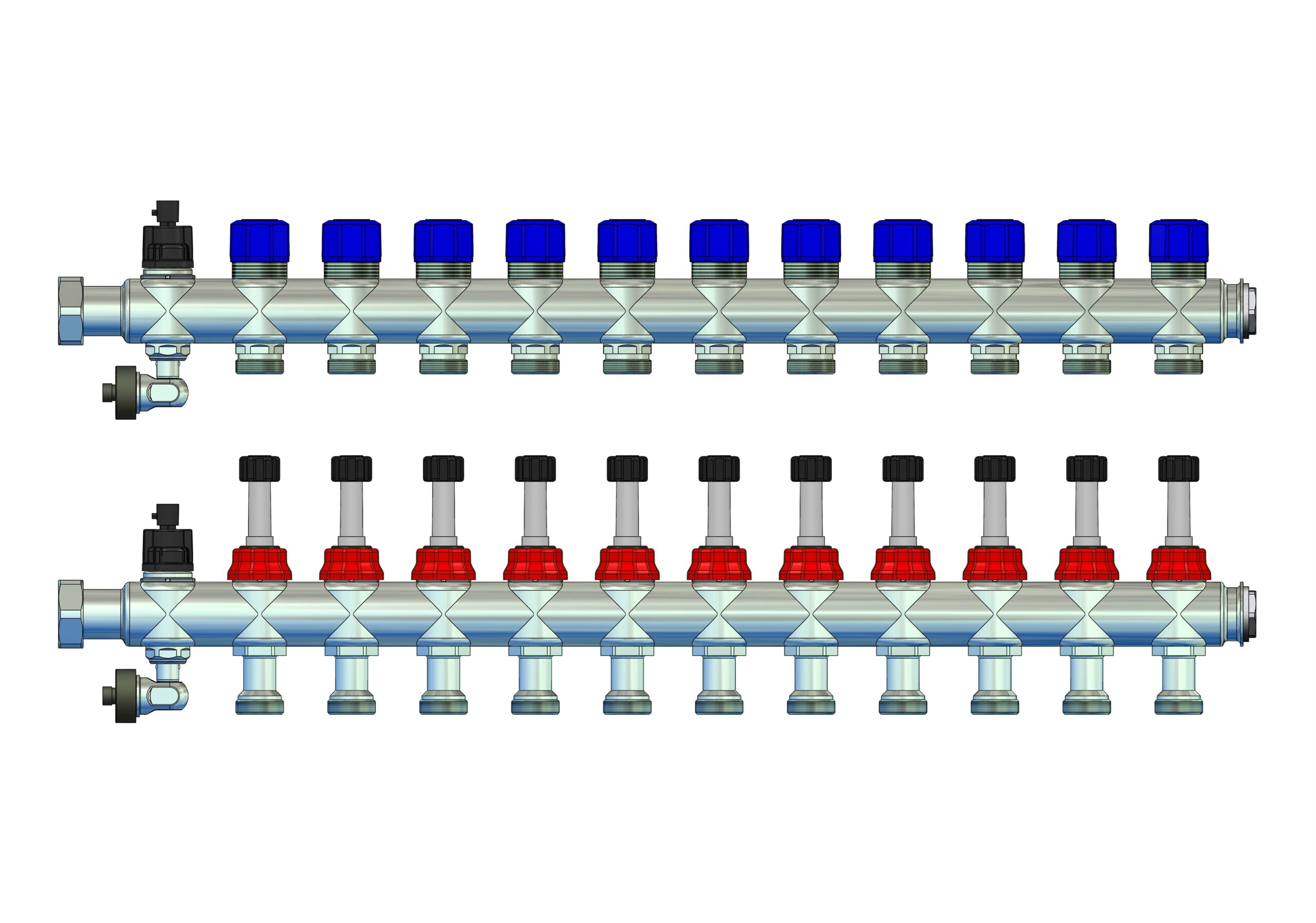

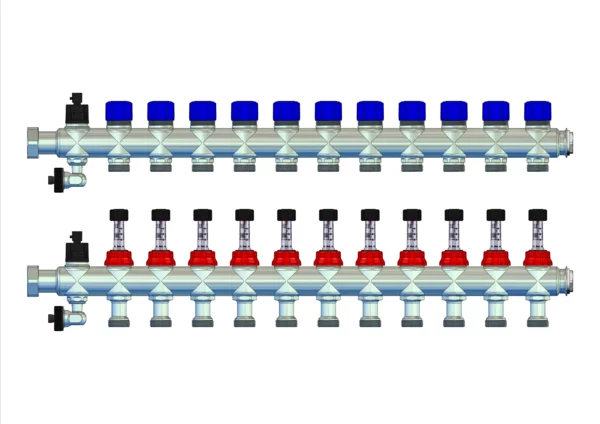

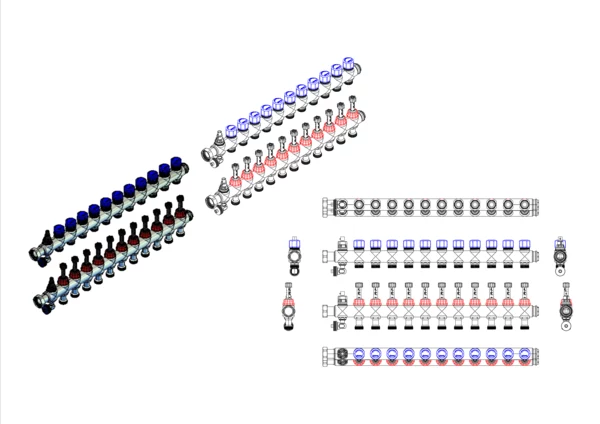

strawa FBH-Anschlussverteiler Friwara-M5-W-4L/WS-63 11 Hkr
strawa FBH-Anschlussverteiler Friwara-M5-W-4L/WS-63 11 Hkr,BxHxT: 645 x 284 x 71 mm, Module 5 Anschlussverteiler mit integr. DFA 0-3 l/min im VL und THV M30x1,5 im RL, Spül-, Füll- und Entleer- und Entlüftungsventil im VL und RL, Primär 1"ÜW seitlich
Artikelnummer: 3990531011
Warengruppe: 399
Listenpreis: 306,40 €
strawa FBH-Anschlussverteiler Friwara-M5-W-4L/WS-63 11 Hkr
Modul 5 Anschlussverteiler
/produktgruppe/modul-5-anschlussverteiler
3990531011
Beschreibung
Artikeldaten
Downloads
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa FBH-Anschlussverteiler Friwara-M5-W-4L/WS-63 11 Hkr
strawa FBH-Anschlussverteiler Friwara-M5-W-4L/WS-63 11 Hkr- Beschreibung
Modul 5: Anschlussverteilermodul- FBH-Anschlussverteiler e-class 63 aus Edelstahlspezialprofil (1.4301) DN 32
- die oberflächenschonende Umformtechnik erlaubt einen kraftschlüssigen flachdichtenden Anschluss mit 1" ÜW flachdichtend seitlich
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- Vorlaufbalken mit integrierten Durchflussanzeigern 0-3 l/min
- Rücklaufbalken mit integrierten THV-Einsätzen mit Aufnahme M30x1,5
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
- Technische Daten
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: 70 °C
- max. Volumenstrom: 2,14 m³/h
- Anschlüsse
- Primär 1" ÜW flachdichtend seitlich
- Sekundär 3/4" AG mit Konus
11 Heizkreise
Artikelabmessung: B x H x T: 645 x 284 x 71 mm
Artikelgewicht: 4,691 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FBH-Anschlussverteiler Friwara-M5-W-4L/WS-63 11 Hkr
Modul 5: Anschlussverteilermodul
- FBH-Anschlussverteiler e-class 63 aus Edelstahlspezialprofil (1.4301) DN 32
- die oberflächenschonende Umformtechnik erlaubt einen kraftschlüssigen flachdichtenden Anschluss mit 1" ÜW flachdichtend seitlich
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- Vorlaufbalken mit integrierten Durchflussanzeigern 0-3 l/min
- Rücklaufbalken mit integrierten THV-Einsätzen mit Aufnahme M30x1,5
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
11 Heizkreise
Artikelabmessung: B x H x T: 645 x 284 x 71 mm
Artikelgewicht: 4,691 kg
GTIN: 4061323104031
Warennummer: 84818059
Werksartikelnummer: 3990531011
Warengruppe: Dezentrale Frischwasserstationen modular
URL: https://www.strawa.com/produkt/3990531011
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FBH-Anschlussverteiler
Friwara-M5-W-4L/WS-63 11 Hkr
Module 5 Anschlussverteiler mit integrierte Durchflussanzeiger 0-3 l/min im Vorlaufbalken und Thermostatventileinsätze M30x1,5 im Rücklaufbalken, Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken, Primär 1"ÜW seitlich
11 Heizkreise
Abmessung B x H x T:
645 x 284 x 71 mm
Artikelgewicht: 4,691 kg
Werksartikelnummer: 3990531011
Warennummer: 84818059
Warengruppe: Dezentrale Frischwasserstationen modular
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323104031
Listenpreis306,40 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818059
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)645
Höhe (mm)284
Tiefe (mm)71
Gewicht (kg)4,691
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)780
Gewicht (kg)5,38
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss sonstige
Nenndurchmesser primär 1 Zoll (25)
Mit Ventilen am Primäranschluss ja
Max. Kühlleistung primär (bei primärer dT = 7K) 16.1 kW
Max. Heizleistung (bei Primär dT = 20K) 46.1 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar ja
Max. Anzahl zusätzlicher Heizkreise 5
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 11
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau nein
