strawa Frischwasser-Wohnungsstation
Friwara-M3-W-HT-32-VA-Z-D

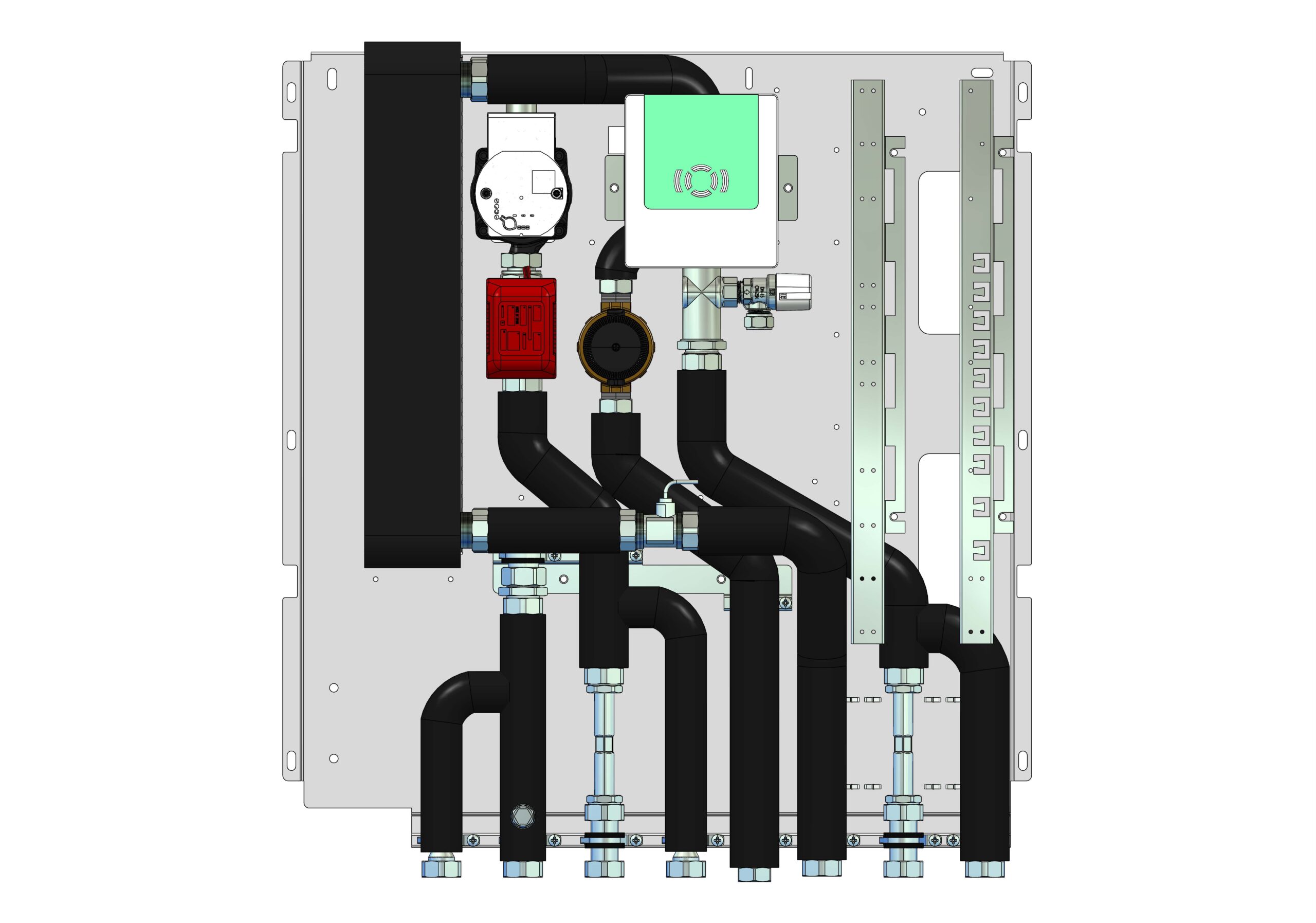

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-32-VA-Z-D BxHxT: 689 x 737 x 134 mm Modul 3 Frischwassermodul Schüttleistung 111 kW, edelstahlgelöteter PWT, mit Hochtemperaturabgang für Friwara W32-HT mit Zirkulation und Dämmung PWT und Rohrleitung

Kategorie: Frischwasser- + Wohnungsstationen Wohnungsstationen Module Modul 3 Warmwasser + HT-Abgang

Artikelnummer: 3990322371

Listenpreis: 2.411,20 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

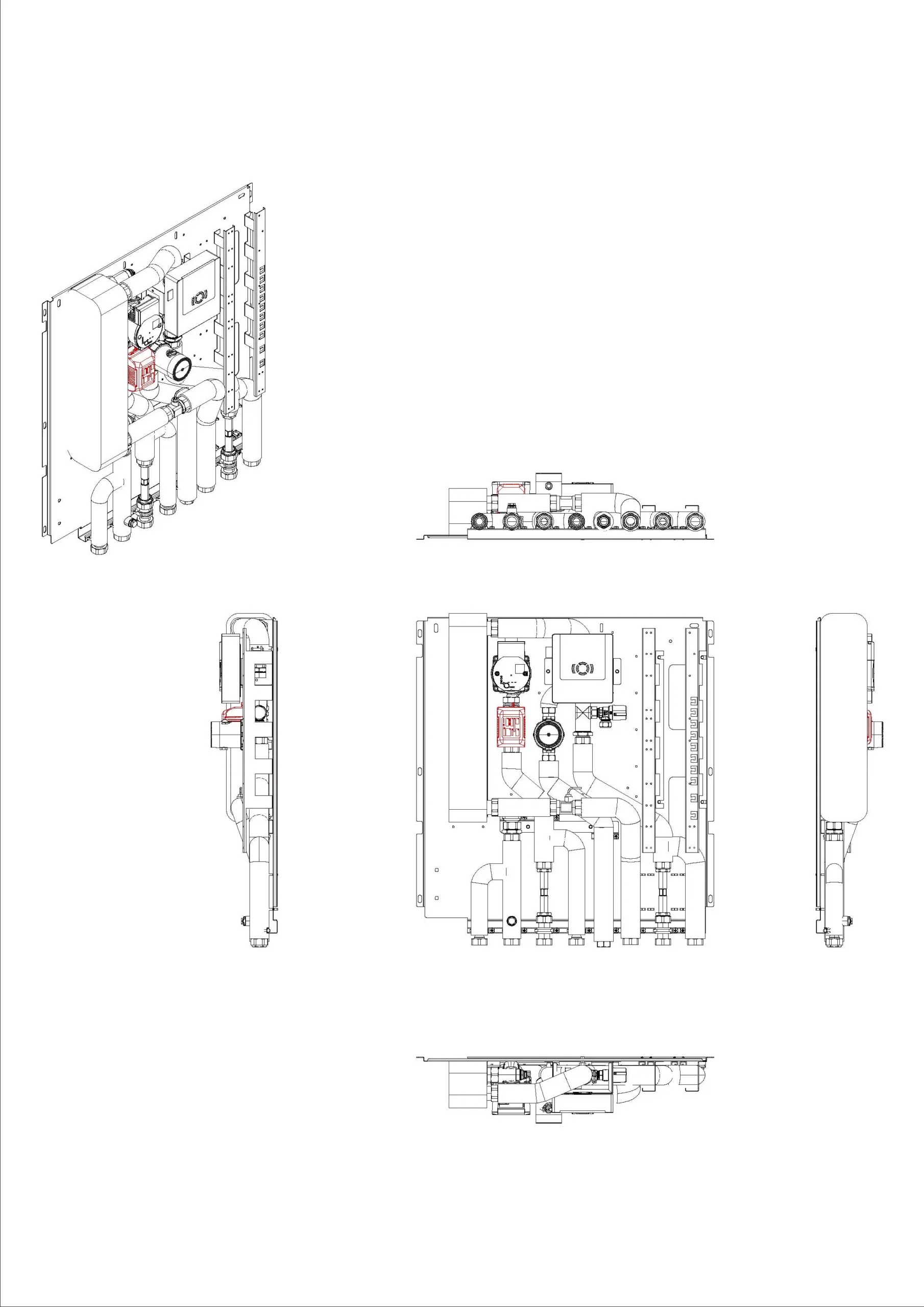

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-32-VA-Z-D

1. Beschreibung:
Frischwassermodul auf Montageplattefür modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-HT. Das Frischwasser-Modul dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z-B. Heizkörper)
2.1 Trinkwasserversorgung:
Das Friwara Frischwassermodul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Versorgung der statischen Heizflächen:
Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist hierfür keine Pumpe vorgesehen.
3. Trinkwasserleistung:
- bis 88 kW

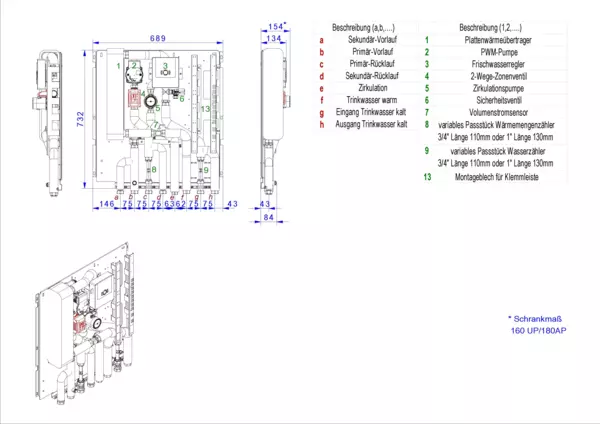

5. Bestandteile: :
Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) edelstahlgelötet (VA) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“ AG fld. (Länge 130 mm) oder ¾“ AG fld. (Länge 110 mm)
- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- zusätzlicher Hochtemperaturabgang im Primärvor- und rücklauf für den Anschluss statischer Heizflächen (z.B. Heizkörper)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 88 kW mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung, Achtung! Bauseitiger freier Auslauf notwendig!)
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C , Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers bis 102 kW
- max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
7. Anschlüsse:
- 1“ Überwurfmutter flachdichtend für Heizung und Trinkwasser
- Zirkulationsanschluss ¾“ Überwurfmutter

Ausschreibungstext

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-32-VA-Z-Dnn1. Beschreibung: nFrischwassermodul auf Montageplattefür modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-HT. Das Frischwasser-Modul dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z-B. Heizkörper)n2.1 Trinkwasserversorgung: nDas Friwara Frischwassermodul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen. n2.2 Versorgung der statischen Heizflächen: nZusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist hierfür keine Pumpe vorgesehen. n3. Trinkwasserleistung: n- bis 88 kW n5. Bestandteile: : nFrischwassermodul: nHeizungsseite: n- Plattenwärmeübertrager (PWÜ) edelstahlgelötet (VA) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEFn- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12n- Zonenventil DN 25 zur Absperrung der Frischwasserstationn- Wärmezählerpassstück variabel 1“ AG fld. (Länge 130 mm) oder ¾“ AG fld. (Länge 110 mm)n- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)n- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)n- zusätzlicher Hochtemperaturabgang im Primärvor- und rücklauf für den Anschluss statischer Heizflächen (z.B. Heizkörper)n- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEFnTrinkwasserseite: n- Plattenwärmeübertragerleistung bis 88 kW mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEFn- Rückschlagklappe, Impulsgebern- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)n- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEFn- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung, Achtung! Bauseitiger freier Auslauf notwendig!) nFrischwasserregler:n- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!n- Zirkulationsfunktion (Zeitintervall)n- Komfortschaltung für Warmhaltung des Plattenwärmeübertragersn6. Technische Daten: : n6.1 Primärseite: n- max. Temperatur 70 °C , Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung n- max. Prüfdruck 6 bar n- max. Betriebsdruck 4 bar n- max. Leistung des Plattenwärmeübertragers bis 102 kW n- max. Druckverlust modellabhängig 425 mbar n- max. Massenstrom modellabhängig ca. 2000 l/h n6.2 Trinkwassererwärmung: n- max. Zapftemperatur 60 °C n- max. Prüfdruck 15 bar n- max. Betriebsdruck 10 bar n- max. Leistung des Plattenwärmeübertragers bis 102 kW n- max. trinkwasserseitiger Druckverlust 575 mbar n7. Anschlüsse: n- 1“ Überwurfmutter flachdichtend für Heizung und Trinkwasser n- Zirkulationsanschluss ¾“ ÜberwurfmutternnAbmessung (Breite x Höhe x Tiefe): 689 x 737 x 134 mm nGewicht: 20,121 kgnEAN: 4061323102518nWarennummer: 84191900nArtikelnummer: 3990322371nWarengruppe: 399nURL: https://www.strawa.com/produkt/3990322371nnFabrikat: strawa Wärmetechnik GmbHnTelefon: +49 (0) 36256 8661-0 nEMail: info@strawa.comnTechnische Änderungen vorbehalten.noder gleichwertignnGewähltes Fabrikat und Typ: ........................................... n….....................................................................................n(vom Bieter auszufüllen)nnzur Lieferung und betriebsfertigen Montagen________________________________________nKostengruppe DIN 276 (2018-12) 412 WasseranlagennLeistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen

Langtext

strawa Frischwasser-WohnungsstationnFriwara-M3-W-HT-32-VA-Z-DnBxHxT: 689 x 737 x 134 mmnModul 3 Frischwassermodul Schüttleistungn111 kW, edelstahlgelöteternPlattenwärmetauscher, mitnHochtemperaturabgang für Friwara W32-HTnmit Zirkulation und DämmungnPlattenwärmetauscher und RohrleitungnnEAN: 4061323102518nArtikelnummer: 3990322371nWarengruppe: 399nWarennummer: 84191900nnHersteller: strawa Wärmetechnik GmbHnTelefon: +49 36256 8661-0nEMail: info@strawa.comnTechnische Änderungen vorbehaltenn

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323102518

Listenpreis2.411,20 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)689

Höhe (mm)737

Tiefe (mm)134

Gewicht (kg)20,121

Verpackungsabmessungen

Breite (mm)840

Höhe (mm)245

Tiefe (mm)810

Gewicht (kg)24,693

Merkmale

Klassifizierung ETIM 9

Geeignet für Fernwärme Nein

Geeignet für Blockheizung Nein

Geeignet für Wärmepumpe Nein

Geeignet für Solarheizung Nein

Geeignet für Heizungen Ja

Geeignet für Kühlen Nein

Geeignet für warmes Trinkwasser Ja

Mit Umwälzpumpe Ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Mit Wärmeaustauscher Ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher -

Wechselschalter mit doppelter Trennung Nein

Wärmetauscher vollversiegelt Nein

Mit Adapter für Wärmezähler Ja

Mit Wärmezähler Nein

Passstück für Kaltwasserzähler Ja

Primäre Vorlauftemperatur 55 - 90 °C

Max. Arbeitsdruck 1000 kPa

Primäre Drückdifferenz 23 - 23 kPa

Max. Vordruck -

Zapfleistung bei 60 °C, Dauerbetrieb 32 l/min

Trinkwasser Leistung 111 kW

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. Heizleistung 111 kW

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 1 Zoll (25)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 1 Zoll (25)

Rohraußendurchmesser Rücklauf -

Anschluss Heizungs-Vor-/Rücklauf sonstige

Nenndurchmesser Heizung 1 Zoll (25)

Rohraußendurchmesser Heizung -

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser kaltes Trinkwasser 1 Zoll (25)

Rohraußendurchmesser kaltes Trinkwasser -

Mit Zirkulationsanschluss Ja

Anschluss Zirkulationsleitung sonstige

Größe Anschluss Zirkulationsleitung 3/4 Zoll (20)

Mit Vorrang für Warmwasser Nein

Mit elektrischer Nacherwärmung Nein

Mit Differentdruckregelung Nein

Warmhaltestufe Ja

Regler elektronisch

Strömungsmengenregler Ja

Mit Schmutzfänger Nein

Mit Sicherheitsventil Ja

Zonenventil Ja

Mit Isolierung Ja

Höhe 759 mm

Breite 689 mm

Tiefe 134 mm

EFDE0048 -

EFDE0049 -

Gaszulassung CW -

Typenzulassung nach BBR/EKS Nein
