strawa Frischwasser-Wohnungsstation
Friwara-M3-W-HT-32-CU-D

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-32-CU-D BxHxT: 689 x 759 x 134 mm Modul 3 Frischwassermodul Schüttleistung 111 kW, kupfergelöteter PWT, mit Hochtemperaturabgang für Friwara W32-HT mit Dämmung PWT und Rohrleitung

Kategorie: Frischwasserstationen Dezentrale Frischwasserstation Modul 3 Frischwassermodul für Schüttleistungen 32 l/min

Artikelnummer: 3990322321

Listenpreis: 1.607,00 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

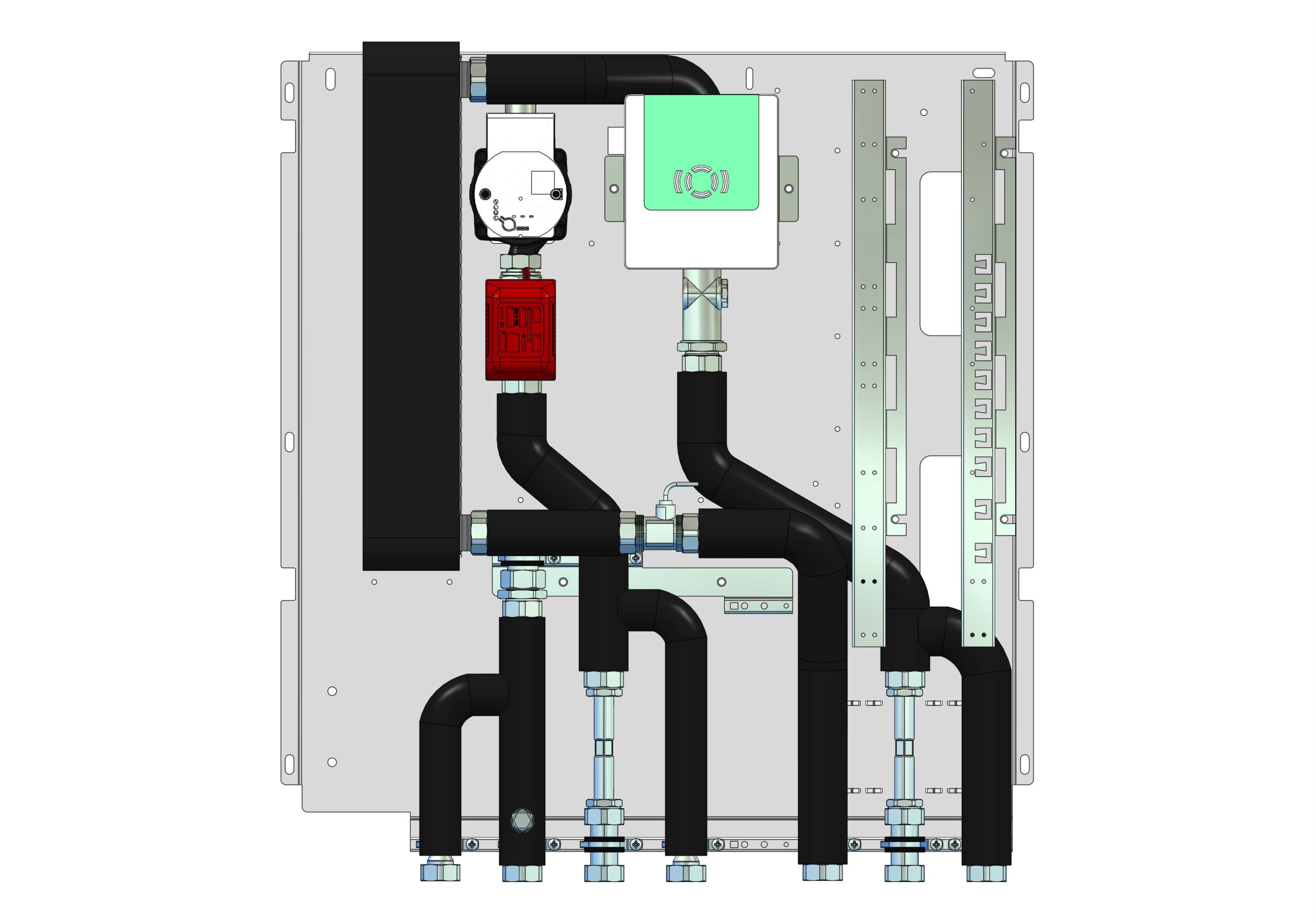

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-32-CU-D

Modul 3: Frischwassermodul

Kurzprofil:
- Schüttleistung bis 111 kW
- kupfergelöteter Plattenwärmeübertrager
- mit Hochtemperaturabgang für statische Heizflächen
- Dämmung Plattenwärmeübertrager und Rohrleitung

Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-HT
Das Frischwasser-Modul dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z-B. Heizkörper)


Funktionsweise:
Warmwasserversorgung:
Das Modul funktioniert im funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung.
Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl.
Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert.
Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe.
Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur.
Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen.
Versorgung der statischen Heizflächen:
Zusätzlich sind nach dem Heizungsprimär Eingang und vor Ausgang zusätzliche Abgänge mit Absperrungen installiert über die statischen Heizflächen (z. B. ein Badheizkörper) versorgt werden können.
Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbauten Pumpe realisiert.

Vorteile:
- Warmwassertemperatur von 45 bis 60 °C frei wählbar
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW

Bestandteile:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12
- Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby
- Wärmezählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4'' AG fld. (Länge 110mm)
- Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
- zusätzlicher Hochtemperatur Abgang im Vor- und Rücklauf für den Anschuss von statischen Heizflächen, z.B. Heizkörper
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4''AG fld. (Länge 110mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF

Frischwasserregler:
- Friwara Standardregler 1.0, optional mit Friwara Regler LAN 2.0 oder WLAN 2.0
- Trinkwarmwassertemperatur einstellbar von 45-60 °C
- Zirkulationsfunktionen (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertrager
- Einbindung in strawa Remoteportal bei Regler LAN 2.0 und Regler-WLAN 2.0

Technische Daten:
Primärseite:
- max. Temperatur 90 °C -> Empfehlung 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertrager bis 111 kW
- max. Druckverlust 400 mbar
- max. Massenstrom ca. 1920 kg/h
Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Zapfleistung 32 l/min bei primär 75 °C / 25 °C, und sekundär 60 °C / 10 °C
- max. trinkwasserseitiger Druckverlust 575 mbar

Anschlüsse:
- auf Anschlussleiste für Heizung und Trinkwasser: 1'' ÜW fld.

Ausschreibungstext

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-32-CU-D

Modul 3: Frischwassermodul

Kurzprofil:
- Schüttleistung bis 111 kW
- kupfergelöteter Plattenwärmeübertrager
- mit Hochtemperaturabgang für statische Heizflächen
- Dämmung Plattenwärmeübertrager und Rohrleitung

Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-HT
Das Frischwasser-Modul dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z-B. Heizkörper)


Funktionsweise:
Warmwasserversorgung:
Das Modul funktioniert im funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung.
Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl.
Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert.
Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe.
Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur.
Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen.
Versorgung der statischen Heizflächen:
Zusätzlich sind nach dem Heizungsprimär Eingang und vor Ausgang zusätzliche Abgänge mit Absperrungen installiert über die statischen Heizflächen (z. B. ein Badheizkörper) versorgt werden können.
Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbauten Pumpe realisiert.

Vorteile:
- Warmwassertemperatur von 45 bis 60 °C frei wählbar
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW

Bestandteile:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12
- Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby
- Wärmezählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4'' AG fld. (Länge 110mm)
- Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
- zusätzlicher Hochtemperatur Abgang im Vor- und Rücklauf für den Anschuss von statischen Heizflächen, z.B. Heizkörper
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4''AG fld. (Länge 110mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF

Frischwasserregler:
- Friwara Standardregler 1.0, optional mit Friwara Regler LAN 2.0 oder WLAN 2.0
- Trinkwarmwassertemperatur einstellbar von 45-60 °C
- Zirkulationsfunktionen (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertrager
- Einbindung in strawa Remoteportal bei Regler LAN 2.0 und Regler-WLAN 2.0

Technische Daten:
Primärseite:
- max. Temperatur 90 °C -> Empfehlung 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertrager bis 111 kW
- max. Druckverlust 400 mbar
- max. Massenstrom ca. 1920 kg/h
Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Zapfleistung 32 l/min bei primär 75 °C / 25 °C, und sekundär 60 °C / 10 °C
- max. trinkwasserseitiger Druckverlust 575 mbar

Anschlüsse:
- auf Anschlussleiste für Heizung und Trinkwasser: 1'' ÜW fld.

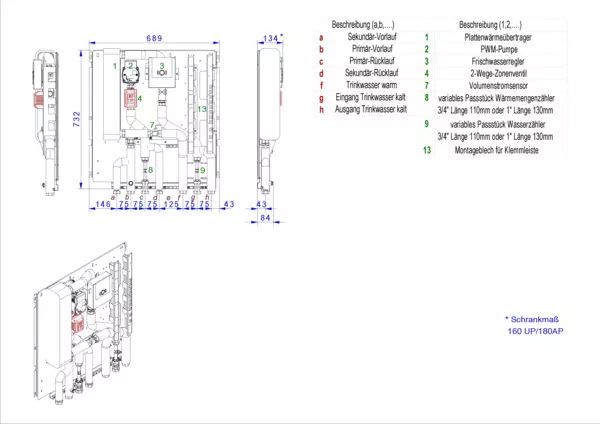

Abmessung (Breite x Höhe x Tiefe): 689 x 759 x 134 mm
Gewicht: 23,966 kg
EAN: 4061323113033
Warennummer: 84191900
Artikelnummer: 3990322321
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990322321

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa Frischwasser-Wohnungsstation
Friwara-M3-W-HT-32-CU-D BxHxT: 689 x 759
x 134 mm Modul 3 Frischwassermodul
Schüttleistung 111 kW, kupfergelöteter
Plattenwärmetauscher, mit
Hochtemperaturabgang für Friwara W32-HT
mit Dämmung Plattenwärmetauscher und
Rohrleitung

EAN: 4061323113033
Artikelnummer: 3990322321
Warengruppe: 399
Warennummer: 84191900

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323113033

Listenpreis1.607,00 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)689

Höhe (mm)759

Tiefe (mm)134

Gewicht (kg)23,966

Verpackungsabmessungen

Breite (mm)800

Höhe (mm)235

Tiefe (mm)1200

Gewicht (kg)27,496

Merkmale

Klassifizierung ETIM 8

Geeignet für Fernwärme Nein

Geeignet für Blockheizung Nein

Geeignet für Wärmepumpe Nein

Geeignet für Solarheizung Nein

Geeignet für Heizungen Ja

Geeignet für Kühlen Nein

Geeignet für warmes Trinkwasser Ja

Mit Umwälzpumpe Ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Mit Wärmeaustauscher Ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher kupfergelötet

Wechselschalter mit doppelter Trennung Nein

Wärmetauscher vollversiegelt Nein

Mit Adapter für Wärmezähler Ja

Mit Wärmezähler Nein

Passstück für Kaltwasserzähler Ja

Primäre Vorlauftemperatur 55 - 90 °C

Max. Arbeitsdruck 1000 kPa

Primäre Drückdifferenz 23 - 23 kPa

Max. Vordruck -

Zapfleistung bei 60 °C, Dauerbetrieb 32 l/min

Trinkwasser Leistung 111 kW

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. Heizleistung 111 kW

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 1 Zoll (25)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 1 Zoll (25)

Rohraußendurchmesser Rücklauf -

Anschluss Heizungs-Vor-/Rücklauf sonstige

Nenndurchmesser Heizung 1 Zoll (25)

Rohraußendurchmesser Heizung -

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser kaltes Trinkwasser 1 Zoll (25)

Rohraußendurchmesser kaltes Trinkwasser -

Mit Zirkulationsanschluss Nein

Anschluss Zirkulationsleitung -

Größe Anschluss Zirkulationsleitung -

Mit Vorrang für Warmwasser Nein

Mit elektrischer Nacherwärmung Nein

Mit Differentdruckregelung Nein

Warmhaltestufe Ja

Regler elektronisch

Strömungsmengenregler Ja

Mit Schmutzfänger Nein

Mit Sicherheitsventil Nein

Zonenventil Ja

Mit Isolierung Ja

Höhe 759 mm

Breite 689 mm

Tiefe 134 mm

DVGW-Siegel Nein

Gaszulassung CW -

Typenzulassung nach BBR/EKS Nein
