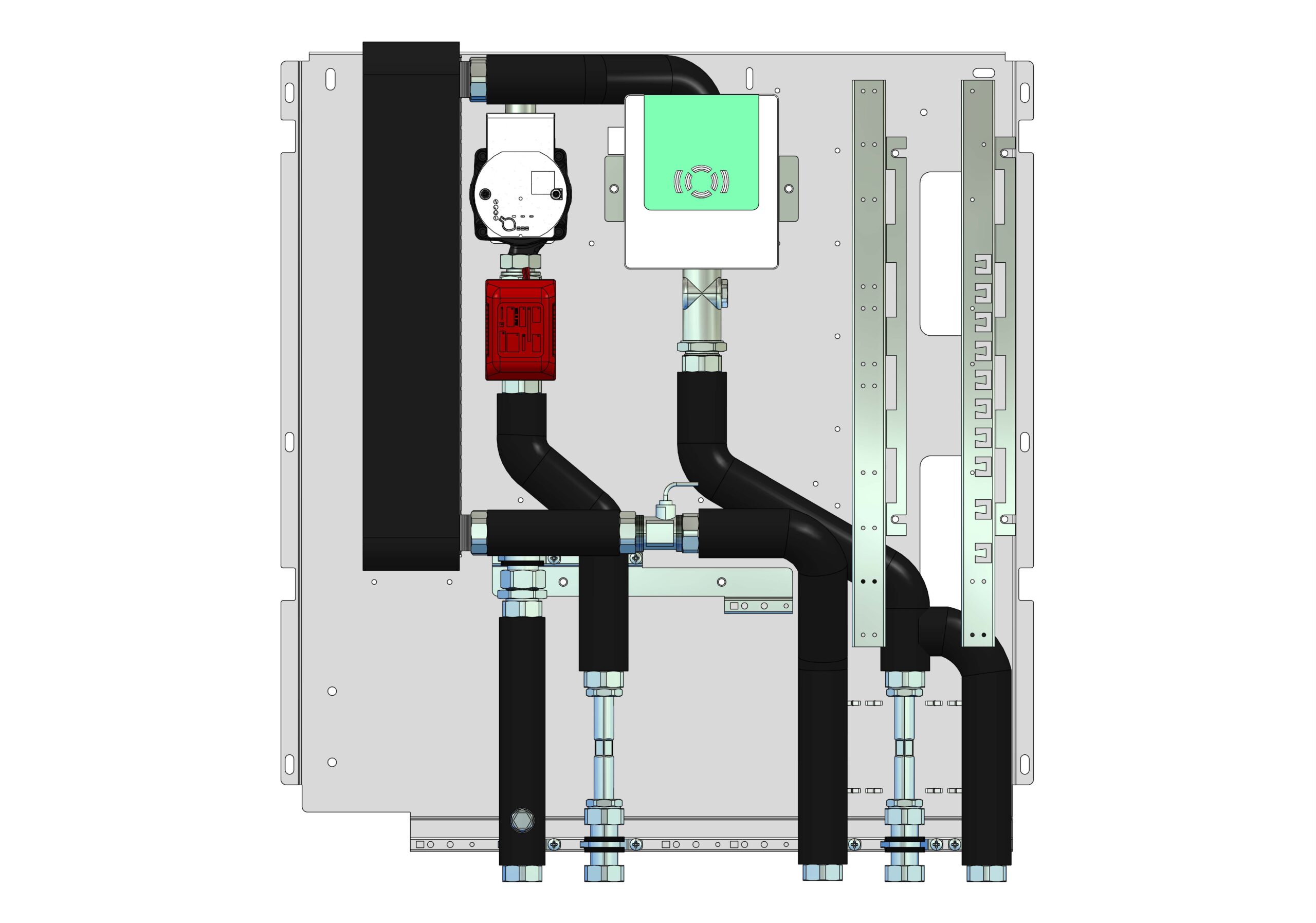

strawa Frischwasser-Wohnungsstation
Friwara-M3-W-32-CU-D

strawa Frischwasser-Wohnungsstation Friwara-M3-W-32-CU-D BxHxT: 689 x 759 x 134 mm Modul 3 Frischwassermodul Schüttleistung 111 kW, kupfergelöteter PWT für Friwara W32 mit Dämmung PWT und Rohrleitung

Kategorie: Frischwasserstationen Dezentrale Frischwasserstation Modul 3 Frischwassermodul für Schüttleistungen 32 l/min

Artikelnummer: 3990321321

Listenpreis: 1.508,01 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa Frischwasser-Wohnungsstation Friwara-M3-W-32-CU-D

Modul 3: Frischwassermodul

Kurzprofil:
- Schüttleistung bis 111 kW
- kupfergelöteter Plattenwärmeübertrager
- Dämmung Plattenwärmeübertrager und Rohrleitung

Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32 und Friwara-W32-4L
Das Frischwassermodul dient ausschließlich der Warmwasserversorgung.

Funktionsweise:
Das Modul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung.
Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl.
Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert.
Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe.
Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur.
Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasser-bedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen.

Vorteile:
- Warmwassertemperatur von 45 bis 60 °C frei wählbar
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbau-bereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW

Bestandteile:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12
- Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby
- Wärmezählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4'' AG fld. (Länge 110mm)
- Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4''AG fld. (Länge 110mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF

Frischwasserregler:
- Friwara Standardregler 1.0
- Trinkwarmwassertemperatur einstellbar von 45-60 °C
- Zirkulationsfunktionen (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertrager

Technische Daten:
Primärseite:
- max. Temperatur 90 °C -> Empfehlung 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertrager bis 111 kW
- max. Druckverlust 400 mbar
- max. Massenstrom ca. 1920 kg/h
Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Zapfleistung 32 l/min bei primär 75 °C / 25 °C, und sekundär 60 °C / 10 °C
- max. trinkwasserseitiger Druckverlust 575 mbar

Anschlüsse:
- an Anschlussleiste für Heizung und Trinkwasser: 1'' ÜW fld.

Ausschreibungstext

strawa Frischwasser-Wohnungsstation Friwara-M3-W-32-CU-D

Modul 3: Frischwassermodul

Kurzprofil:
- Schüttleistung bis 111 kW
- kupfergelöteter Plattenwärmeübertrager
- Dämmung Plattenwärmeübertrager und Rohrleitung

Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32 und Friwara-W32-4L
Das Frischwassermodul dient ausschließlich der Warmwasserversorgung.

Funktionsweise:
Das Modul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung.
Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl.
Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert.
Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe.
Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur.
Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasser-bedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen.

Vorteile:
- Warmwassertemperatur von 45 bis 60 °C frei wählbar
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbau-bereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW

Bestandteile:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12
- Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby
- Wärmezählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4'' AG fld. (Länge 110mm)
- Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4''AG fld. (Länge 110mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF

Frischwasserregler:
- Friwara Standardregler 1.0
- Trinkwarmwassertemperatur einstellbar von 45-60 °C
- Zirkulationsfunktionen (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertrager

Technische Daten:
Primärseite:
- max. Temperatur 90 °C -> Empfehlung 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertrager bis 111 kW
- max. Druckverlust 400 mbar
- max. Massenstrom ca. 1920 kg/h
Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Zapfleistung 32 l/min bei primär 75 °C / 25 °C, und sekundär 60 °C / 10 °C
- max. trinkwasserseitiger Druckverlust 575 mbar

Anschlüsse:
- an Anschlussleiste für Heizung und Trinkwasser: 1'' ÜW fld.

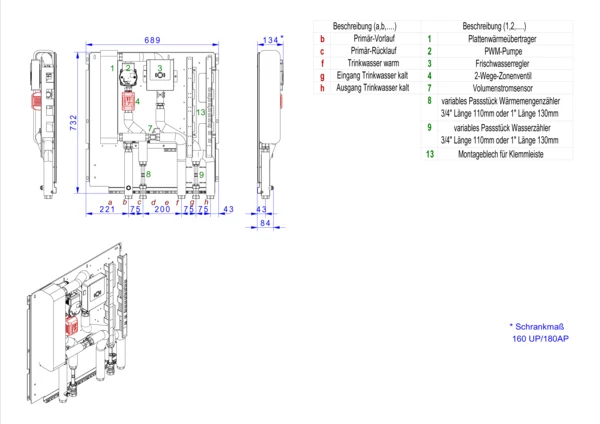

Abmessung (Breite x Höhe x Tiefe): 689 x 759 x 134 mm
Gewicht: 23,761 kg
EAN: 4061323101771
Warennummer: 84191900
Artikelnummer: 3990321321
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990321321

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa Frischwasser-Wohnungsstation
Friwara-M3-W-32-CU-D BxHxT: 689 x 759 x
134 mm Modul 3 Frischwassermodul
Schüttleistung 111 kW, kupfergelöteter
Plattenwärmetauscher für Friwara W32 mit
Dämmung Plattenwärmetauscher und
Rohrleitung

EAN: 4061323101771
Artikelnummer: 3990321321
Warengruppe: 399
Warennummer: 84191900

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323101771

Listenpreis1.508,01 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)689

Höhe (mm)759

Tiefe (mm)134

Gewicht (kg)23,761

Verpackungsabmessungen

Breite (mm)800

Höhe (mm)235

Tiefe (mm)1200

Gewicht (kg)27,291

Merkmale

Klassifizierung ETIM 8

Geeignet für Fernwärme Nein

Geeignet für Blockheizung Nein

Geeignet für Wärmepumpe Nein

Geeignet für Solarheizung Nein

Geeignet für Heizungen Ja

Geeignet für Kühlen Nein

Geeignet für warmes Trinkwasser Ja

Mit Umwälzpumpe Ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Mit Wärmeaustauscher Ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher kupfergelötet

Wechselschalter mit doppelter Trennung Nein

Wärmetauscher vollversiegelt Nein

Mit Adapter für Wärmezähler Ja

Mit Wärmezähler Nein

Passstück für Kaltwasserzähler Ja

Primäre Vorlauftemperatur 55 - 90

Max. Arbeitsdruck 1000

Primäre Drückdifferenz 23 - 23

Max. Vordruck -

Zapfleistung bei 60 °C, Dauerbetrieb 32

Trinkwasser Leistung 111

Einstellbereich Temperatur heißes Leitungswasser 45 - 60

Max. Heizleistung 111

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 1 Zoll (25)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 1 Zoll (25)

Rohraußendurchmesser Rücklauf -

Anschluss Heizungs-Vor-/Rücklauf -

Nenndurchmesser Heizung -

Rohraußendurchmesser Heizung -

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser kaltes Trinkwasser 1 Zoll (25)

Rohraußendurchmesser kaltes Trinkwasser -

Mit Zirkulationsanschluss Nein

Anschluss Zirkulationsleitung -

Größe Anschluss Zirkulationsleitung -

Mit Vorrang für Warmwasser Nein

Mit elektrischer Nacherwärmung Nein

Mit Differentdruckregelung Nein

Warmhaltestufe Ja

Regler elektronisch

Strömungsmengenregler Ja

Mit Schmutzfänger Nein

Mit Sicherheitsventil Nein

Zonenventil Ja

Mit Isolierung Ja

Höhe 759

Breite 689

Tiefe 134

DVGW-Siegel Nein

Gaszulassung CW -

Typenzulassung nach BBR/EKS Nein

Geeignet für Fernwärme Nein

Geeignet für Blockheizung Nein

Geeignet für Wärmepumpe Nein

Geeignet für Solarheizung Nein

Geeignet für Heizungen Ja

Geeignet für Kühlen Nein

Geeignet für warmes Trinkwasser Ja

Mit Umwälzpumpe Ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Mit Wärmeaustauscher Ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher kupfergelötet

Wechselschalter mit doppelter Trennung Nein

Wärmetauscher vollversiegelt Nein

Mit Adapter für Wärmezähler Ja

Mit Wärmezähler Nein

Passstück für Kaltwasserzähler Ja

Primäre Vorlauftemperatur 55 - 90

Max. Arbeitsdruck 1000

Primäre Drückdifferenz 23 - 23

Max. Vordruck -

Zapfleistung bei 60 °C, Dauerbetrieb 32

Trinkwasser Leistung 111

Einstellbereich Temperatur heißes Leitungswasser 45 - 60

Max. Heizleistung 111

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 1 Zoll (25)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 1 Zoll (25)

Rohraußendurchmesser Rücklauf -

Anschluss Heizungs-Vor-/Rücklauf -

Nenndurchmesser Heizung -

Rohraußendurchmesser Heizung -

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser kaltes Trinkwasser 1 Zoll (25)

Rohraußendurchmesser kaltes Trinkwasser -

Mit Zirkulationsanschluss Nein

Anschluss Zirkulationsleitung -

Größe Anschluss Zirkulationsleitung -

Mit Vorrang für Warmwasser Nein

Mit elektrischer Nacherwärmung Nein

Mit Differentdruckregelung Nein

Warmhaltestufe Ja

Regler elektronisch

Strömungsmengenregler Ja

Mit Schmutzfänger Nein

Mit Sicherheitsventil Nein

Zonenventil Ja

Mit Isolierung Ja

Höhe 759

Breite 689

Tiefe 134

DVGW-Siegel Nein

Gaszulassung CW -

Typenzulassung nach BBR/EKS Nein

Downloads

Zubehör

Ansprechpartner

Tim Albien

E-Mail: friwa@strawa.com

Tel.: 036256 8661 - 37

Andreas Kunze

E-Mail: friwa@strawa.com

Tel.: 036256 8661 - 42

Icon Handelsvertreter weissSie benötigen Informationen?

Unser Team berät Sie kompetent zu unseren Produkten oder hilft Ihnen bei Auslegungen und Bestellungen. Vereinbaren Sie hier einen Rückruf.

Cookies & Skripte von Drittanbietern

Diese Website verwendet Cookies. Für eine optimale Performance, eine reibungslose Verwendung sozialer Medien und aus Werbezwecken empfiehlt es sich, der Verwendung von Cookies & Skripten durch Drittanbieter zuzustimmen. Dafür werden möglicherweise Informationen zu Ihrer Verwendung der Website von Drittanbietern für soziale Medien, Werbung und Analysen weitergegeben.
Weitere Informationen finden Sie unter Datenschutz und im Impressum.
Welchen Cookies & Skripten und der damit verbundenen Verarbeitung Ihrer persönlichen Daten stimmen Sie zu?

Sie können Ihre Einstellungen jederzeit unter Datenschutz ändern.
