strawa Frischwasser-Wohnungsstation Friwara-M1-W-UP-FB-KH7-SRV20

strawa Frischwasser-Wohnungsstation Friwara-M1-W-UP-FB-KH7-SRV20

1. Beschreibung:
   Modul 1, bestehend aus Schrank mit Anschlussleise für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W22-FBR-63 (18)-UP-SRV20 mit Zirkulation.
2. Bestandteile:

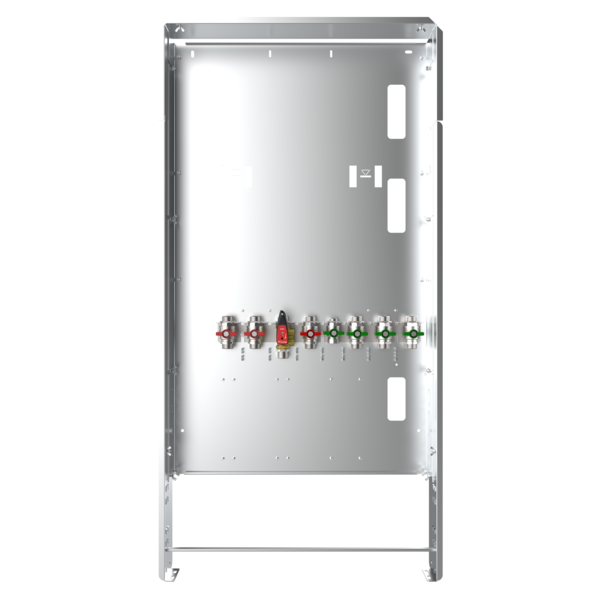

   1. Schrank:

      • Unterputzausführung (UP)
      • aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
      • alle Halterungen mit Gummieinlage

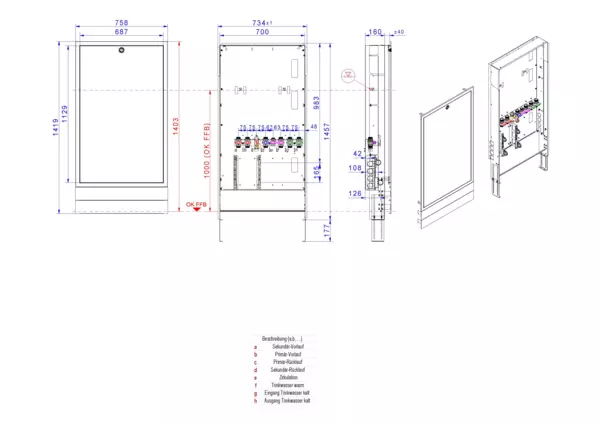

      • Maße B x H x T: 734 x 1457 x 160-220 mm
   2. Anschlussleiste:

      • Anschlussleiste 8-fach: SVL-PVL-PRL-SRL-Z-TWW-ETWK-ATWK
      • SVL: Sekundär-Vorlauf
      • PVL: Primär-Vorlauf
      • PRL: Primär-Rücklauf
      • SRL: Sekundär-Rücklauf
      • Z: Zirkulation
      • TWW: Trinkwasser warm
      • ETWK: Eingang Trinkwasser kalt
      • ATWK: Ausgang Trinkwasser kalt
      • Primär-Rücklauf mit Strangregulierventil Ballorex Vario DN 20
      • Kugelhähne DN 25 (1" AG flachdichtend) und Kugelhahn DN 20 (3/4" IG) für Zirkulation aus Messing mit DVGW-Zertifizierung
3. Anschlüsse:



   1. Anschlüsse Heizung und Trinkwassernetz:

      • 1“ AG flachdichtend
      • Zirkulation 3/4" AG flachdichtend
   2. Anschlüsse Hydraulikmodul:

      • 1“ AG flachdichtend
      • Zirkulation 3/4" IG

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 412 Wasseranlagen

Leistungsbereich STLB-Bau (2021-04): 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
