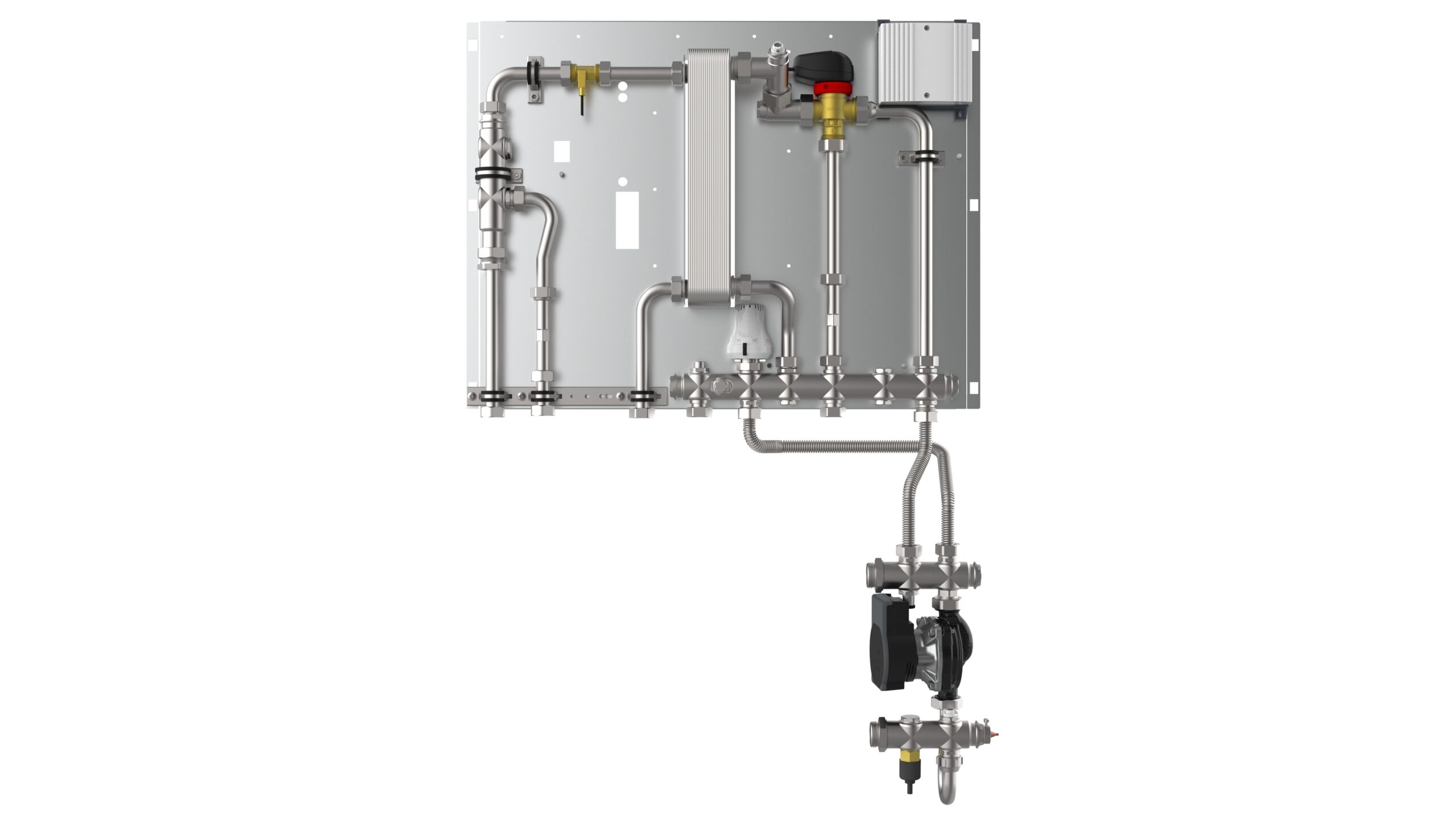

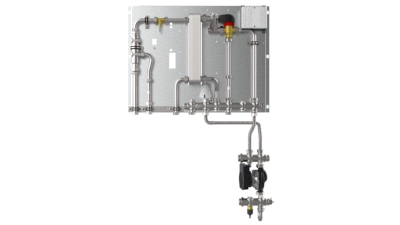

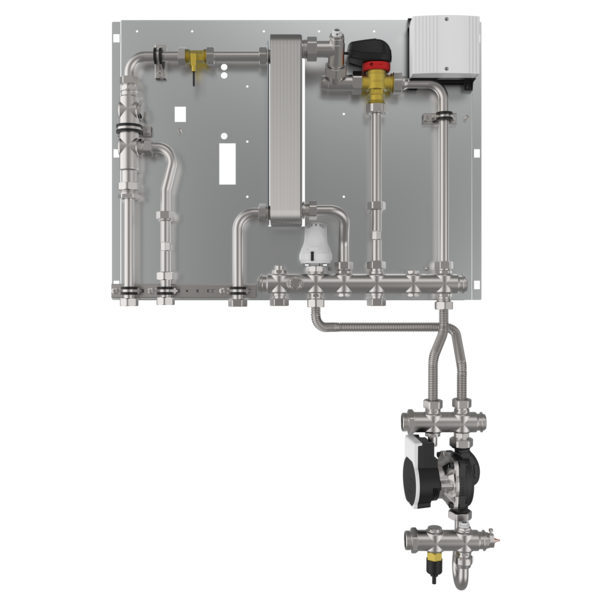

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-VA

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-VA,BxHxT: 674 x 1036 x 106 mm, Modul 2-3 auf Montageplatte für Friwara smart-WS12-FBR, TW-Erwärmung max. 17 l/min, edelstahlgelöteter PWT, Festwertregelung 20-50°C

Kategorie: Frischwasser-Wohnungsstationen Modular smart WS Modul 2-3 Warmwasser + Festwertregel

Artikelnummer: 3970323144

Warengruppe: 397

Listenpreis: 2.126,20 €

Anfragen/Merken

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-VA

Beschreibung
Modul 3, bestehend aus dem Frischwassermodul, welches auf einer Montageplatte montiert ist, Hydraulikmodul für Friwara smart-WS17-FBR
Das Frischwassermodul Friwara smart M3-WS-FBR dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.

Funktionsweise:
1. 1. Trinkwasserversorgung:
    Das Frischwassermodul Friwara smart M3-WS-FBR funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
  2. Flächenheizungsversorgung:
    Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen
Bestandteile
1. Heizungsseite:
  - Plattenwärmeübertrager aus VA (PWÜ) edelstahlgelötet (VA)
  - Umschaltventil DN 20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
  - Wärmezählerpassstück 3/4“ AG flachdichtend (Länge 110 mm)
  - empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
  - Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
  - Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
2. Trinkwasserseite:
  - Plattenwärmeübertrager für Trinkwasserleistungen
  - Rückschlagklappe, Impulsgeber
  - Wasserzählerpassstück 3/4“ AG flachdichtend (Länge 110 mm)
  - Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
3. Frischwasserregler:
  - Friwara smart Frischwasserregler
  - Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
  - Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
4. FBR-Regelgruppe (Festwert):
  - Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
  - mit Pumpe Wilo Para 15-130/6-43/SC-12
  - Integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
  - Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55 °C
  - Abgänge mit 1“ ÜW-Mutter flachdichtend für Anschluss der Heizkreisverteiler
Technische Daten
1. Primärseite
  - max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
  - max. Prüfdruck 6 bar
  - max. Betriebsdruck 4 bar
  - max. Leistung des Plattenwärmeübertragers modellabhängig
  LS1 bis 47 kW (Friwara smart WS17-FBR)
  - max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
  - max. Massenstrom ca. 1300 l/h
2. Trinkwassererwärmung
  - max. Zapftemperatur 60 °C
  - max. Prüfdruck 15 bar
  - max. Betriebsdruck 10 bar
  - max. Leistung des Plattenwärmeübertragers modellabhängig
  LS1 bis 47 kW (Friwara smart WS17-FBR)
  - max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
3. Systemparameter:
  Leistungsstufe LS1 (Friwara smart WS17-FBR)
  - Versorgungsleistung: 47 kW
  - Versorgungstemperatur VL/RL: 65/34 °C
  - Versorgungsdurchfluss: 1300 l/h
  - Temperaturen Trinkwasser WW/KW: 50/10 °C
  - Zapfleistung Trinkwasser: 17 l/min

Artikelabmessung: B x H x T: 674 x 1036 x 106 mm
Artikelgewicht: 14,014 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-VA

Modul 3, bestehend aus dem Frischwassermodul, welches auf einer Montageplatte montiert ist, Hydraulikmodul für Friwara smart-WS17-FBR
Das Frischwassermodul Friwara smart M3-WS-FBR dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.

Funktionsweise:

1. Trinkwasserversorgung:
  Das Frischwassermodul Friwara smart M3-WS-FBR funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2. Flächenheizungsversorgung:
  Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen

Artikelabmessung: B x H x T: 674 x 1036 x 106 mm
Artikelgewicht: 14,014 kg

GTIN: 4061323143610
Warennummer: 84191900
Werksartikelnummer: 3970323144
Warengruppe: Dezentrale Frischwasserstationen modular
URL: https://www.strawa.com/produkt/3970323144

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04): 040 Wärmeversorgungsanlagen - Betriebseinrichtungen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Frischwasser-Modul
Friwara smart-M2-3-WS-FBR-17-VA

Modul 2-3 auf Montageplatte für Friwara smart-WS12-FBR, Trinkwassererwärmung max. 17 l/min, edelstahlgelöteter Plattenwärmetauscher, Festwertregelung 20-50 Grad Celsius

Abmessung B x H x T:
674 x 1036 x 106 mm
Artikelgewicht: 14,014 kg
Werksartikelnummer: 3970323144
Warennummer: 84191900
Warengruppe: Dezentrale Frischwasserstationen modular

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323143610

Listenpreis2.126,20 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)674

Höhe (mm)1036

Tiefe (mm)106

Gewicht (kg)14,014

Verpackungsabmessungen

Breite (mm)800

Höhe (mm)240

Tiefe (mm)1200

Gewicht (kg)17,224

Merkmale

Klassifizierung ETIM 9

Geeignet für Fernwärme nein

Geeignet für Blockheizung nein

Geeignet für Wärmepumpe nein

Geeignet für Solarheizung nein

Geeignet für Heizung ja

Geeignet für Kühlen nein

Geeignet für warmes Trinkwasser ja

Mit Umwälzpumpe ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) ja

Mit Wärmeübertrager ja

Material Wärmetauscher rostfreier Stahl

Wechselschalter mit doppelter Trennung nein

Wärmetauscher vollversiegelt nein

Mit Passstück für Wärmezähler ja

Mit Wärmezähler nein

Mit Passstück für Kaltwasserzähler ja

Primäre Vorlauftemperatur 60 - 90 °C

Max. Arbeitsdruck

Primäre Drückdifferenz 23 kPa

Zapfleistung bei 60 °C, Dauerbetrieb 17 l/min

Trinkwasser Leistung 60 kW

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. Heizleistung 60 kW

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 3/4 Zoll (20)

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 3/4 Zoll (20)

Anschluss Heizungs-Vor-/Rücklauf sonstige

Nenndurchmesser Heizung 3/4 Zoll (20)

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 3/4 Zoll (20)

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser Kaltwasseranschluss 3/4 Zoll (20)

Mit Zirkulationsanschluss nein

Mit Vorrang für Warmwasser nein

Mit elektrischer Nacherwärmung nein

Mit Differenzdruckregler nein

Warmhaltestufe ja

Regler elektronisch

Strömungsmengenregler ja

Mit Schmutzfänger ja

Mit Sicherheitsventil nein

Zonenventil nein

Mit Isolierung nein

Höhe 1036 mm

Breite 674 mm

Tiefe 121 mm

Typenzulassung nach BBR/EKS nein

Downloads

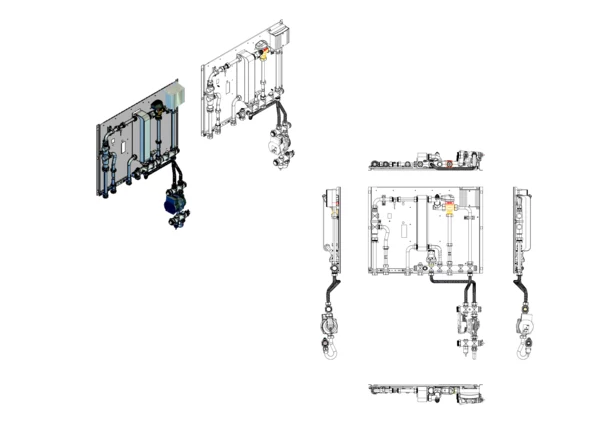

Strichzeichnung

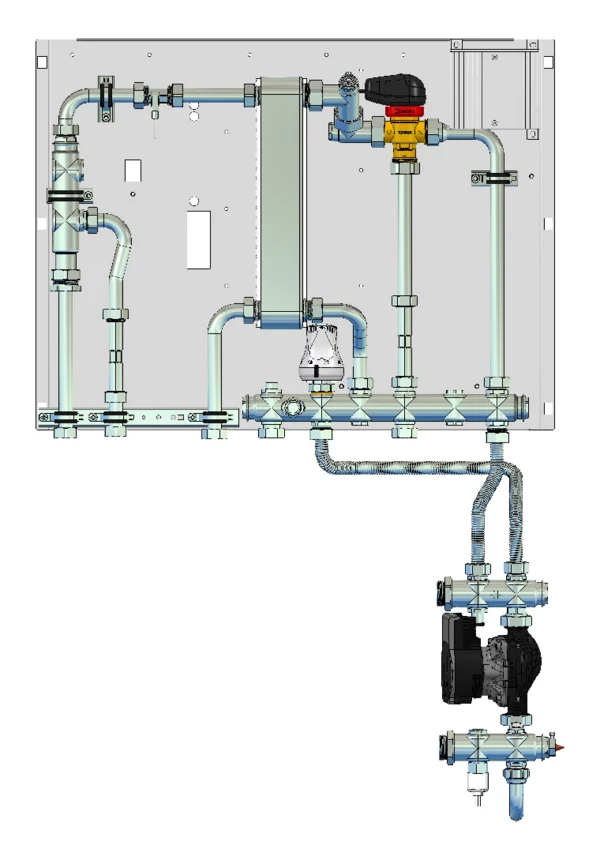

Bild-3D

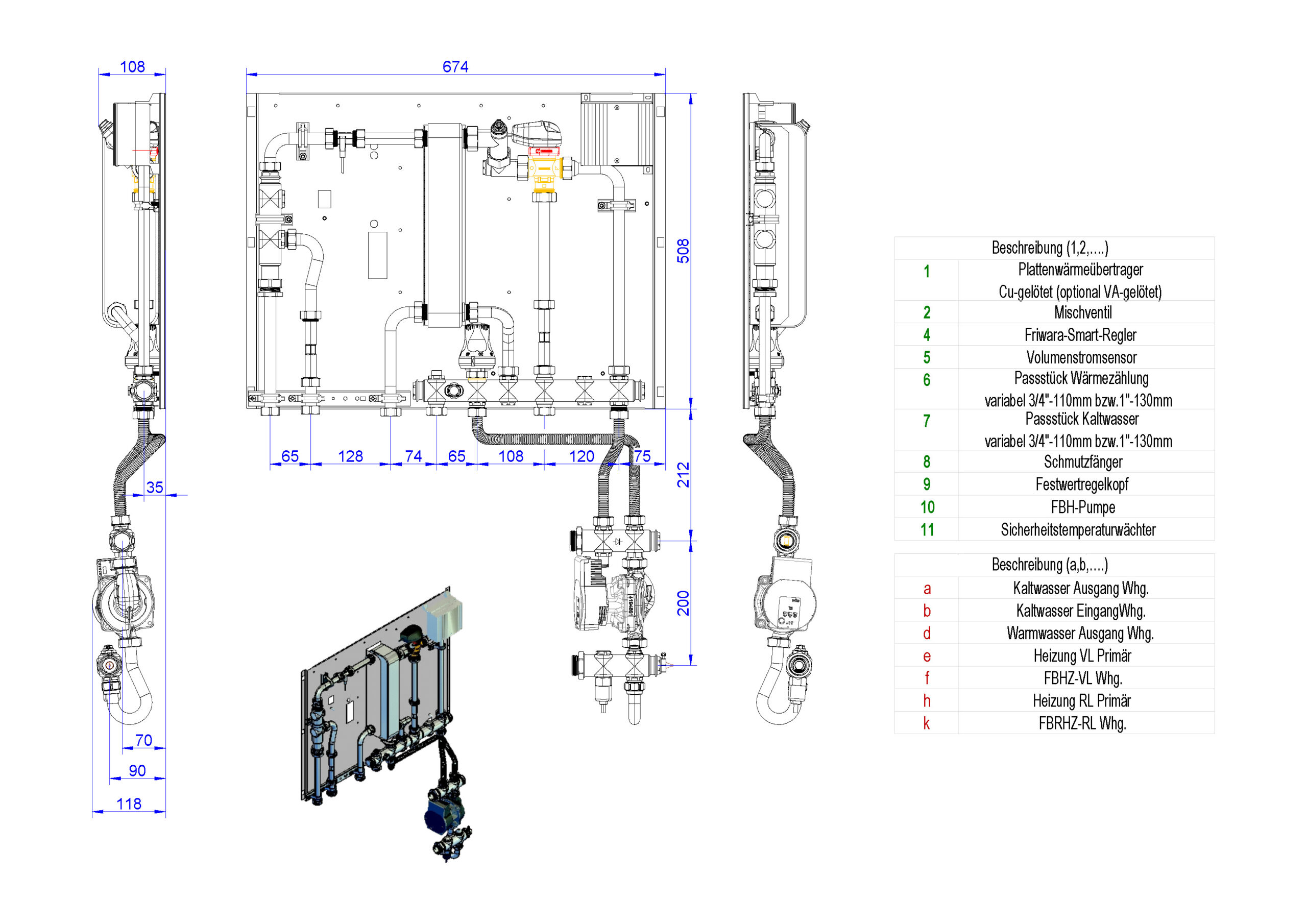

Vermaßtes Bild (Strichzeichnung)
