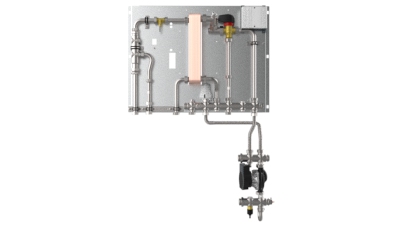

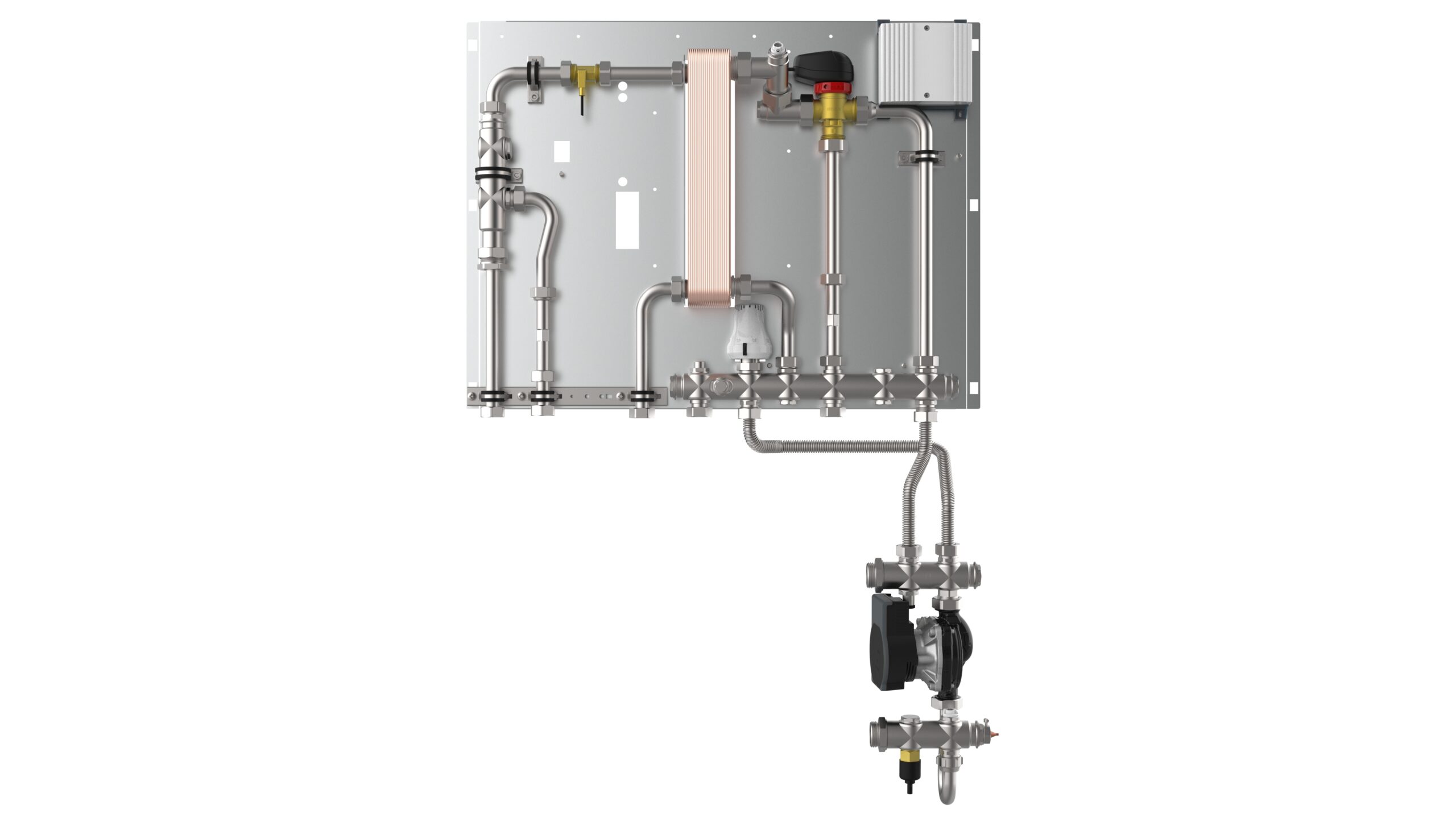

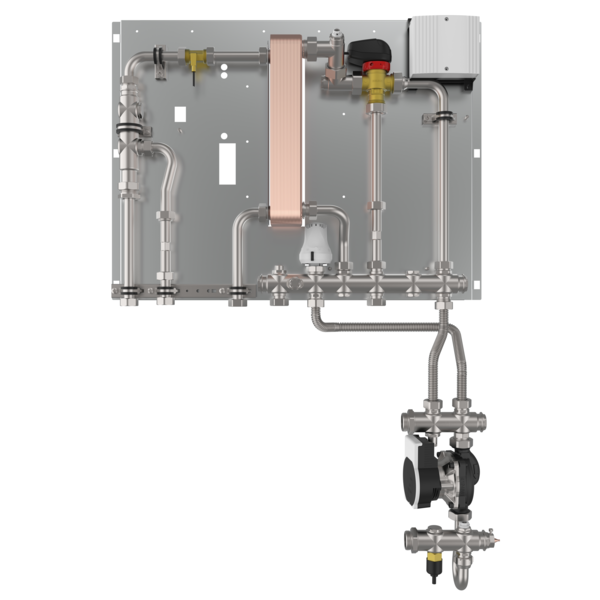

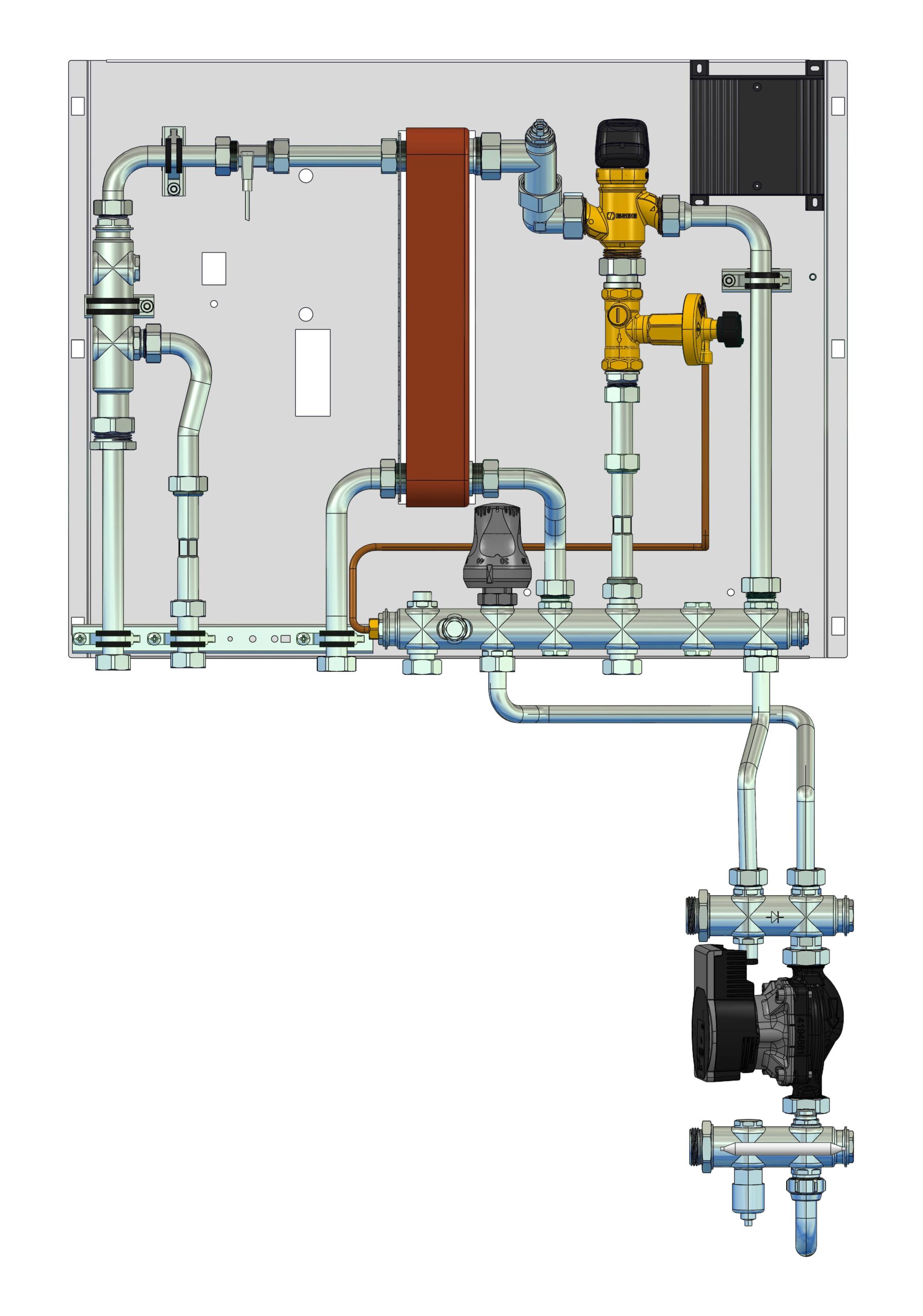

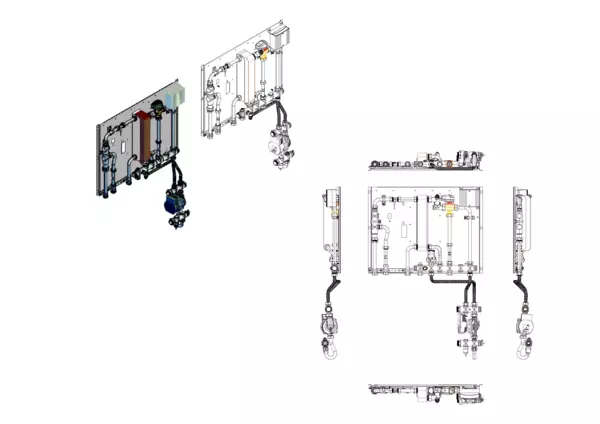

strawa Frischwasser-Modul
Friwara smart-M2-3-WS-FBR-17-CU

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-CU BxHxT: 674 x 1036 x 106 mm Modul 2-3 auf Montageplatte für Friwara smart-WS12-FBR, TW-Erwärmung max. 17 l/min, kupfergelöteter PWT, Festwertregelung 20-50°C

Artikelnummer: 3970323104

Listenpreis: 1.726,50 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Ausschreibungstext
Langtext

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-CU

Modul 3 Frischwassermodul auf Montageplatte für Friwara smart-WS17-FBR
1. Beschreibung:
Das Frischwassermodul Friwara smart M3-WS-FBR dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Das Frischwassermodul Friwara smart M3-WS-FBR funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen

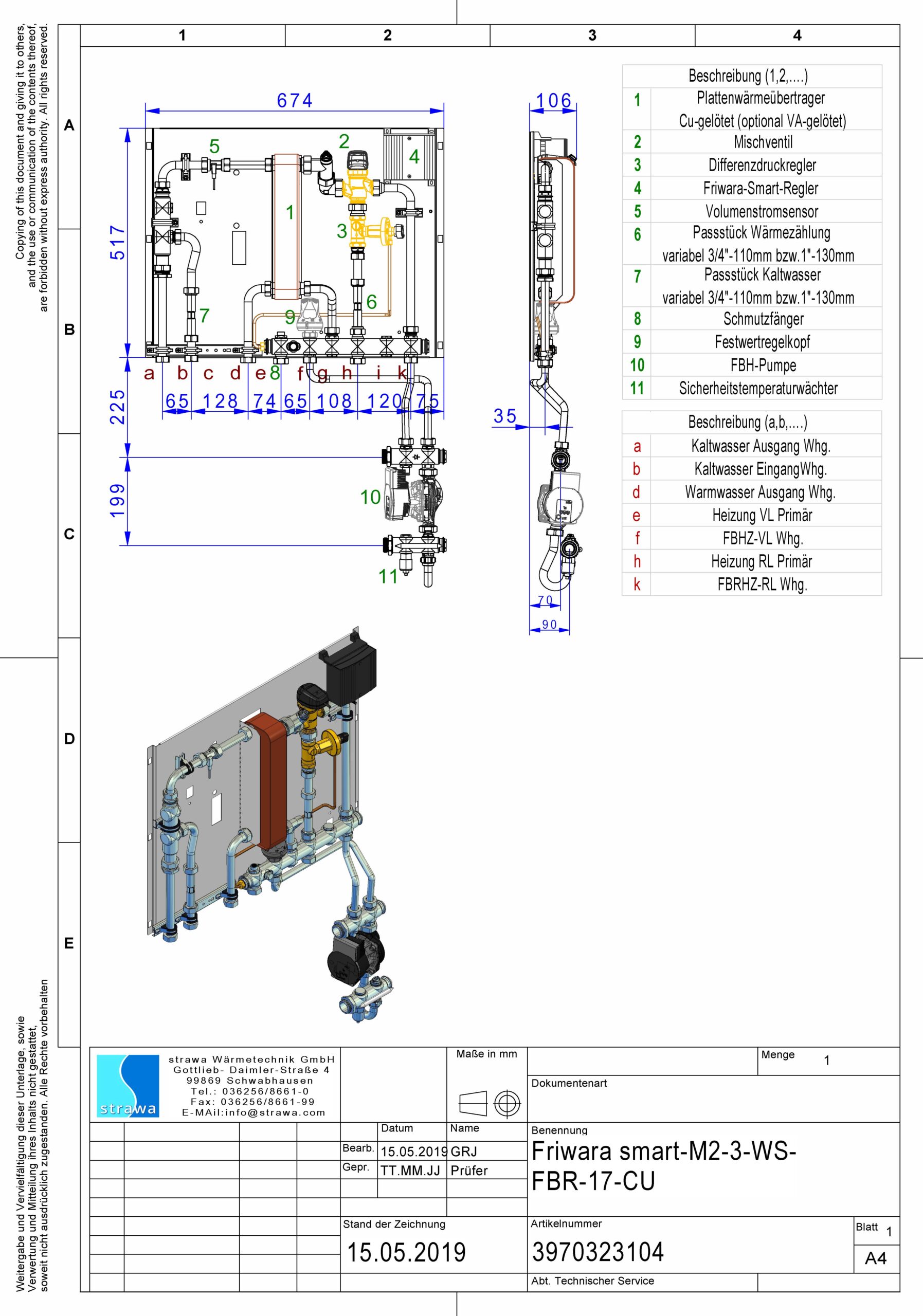

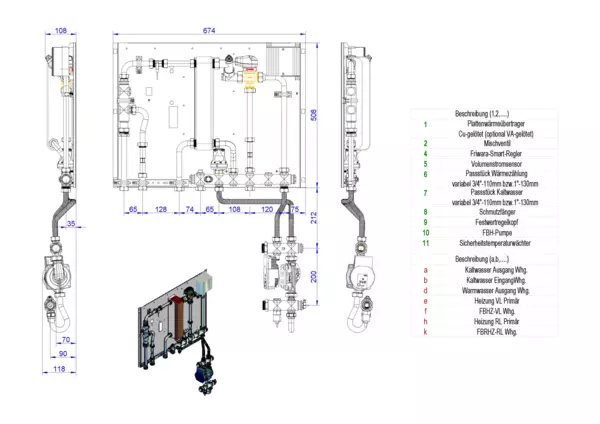

3. BESTANDTEILE
3.1 Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
3.2 Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
3.3 Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
3.4 FBR-Regelgruppe (Festwert):
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50°C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- Integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55°C
- Abgänge mit 1“ÜW-Mutter fld. für Anschluss der Heizkreisverteiler
4. TECHNISCHE DATEN
4.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
4.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-FBR)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min

strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-17-CU

Modul 3 Frischwassermodul auf Montageplatte für Friwara smart-WS17-FBR
1. Beschreibung:
Das Frischwassermodul Friwara smart M3-WS-FBR dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Das Frischwassermodul Friwara smart M3-WS-FBR funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen
3. BESTANDTEILE
3.1 Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
3.2 Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
3.3 Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
3.4 FBR-Regelgruppe (Festwert):
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50°C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- Integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55°C
- Abgänge mit 1“ÜW-Mutter fld. für Anschluss der Heizkreisverteiler
4. TECHNISCHE DATEN
4.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
4.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-FBR)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min

Abmessung (Breite x Höhe x Tiefe): 674 x 1036 x 106 mm
Gewicht: 14,014 kg
EAN: 4061323143597
Warennummer: 84191900
Artikelnummer: 3970323104
Warengruppe: 397
URL: https://www.strawa.com/produkt/3970323104

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen

strawa Frischwasser-Modul
Friwara smart-M2-3-WS-FBR-17-CU
BxHxT: 674 x 1036 x 106 mm
Modul 2-3 auf Montageplatte für Friwara
smart-WS12-FBR, Trinkwassererwärmung
max. 17 l/min, kupfergelöteter
Plattenwärmetauscher, Festwertregelung
20-50 Grad Celsius

EAN: 4061323143597
Artikelnummer: 3970323104
Warengruppe: 397
Warennummer: 84191900

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323143597

Listenpreis1.726,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)674

Höhe (mm)1036

Tiefe (mm)106

Gewicht (kg)1

Verpackungsabmessungen

Breite (mm)800

Höhe (mm)240

Tiefe (mm)1200

Gewicht (kg)1

Merkmale

Klassifizierung ETIM 9

Geeignet für Fernwärme Nein

Geeignet für Blockheizung Nein

Geeignet für Wärmepumpe Nein

Geeignet für Solarheizung Nein

Geeignet für Heizungen Ja

Geeignet für Kühlen Nein

Geeignet für warmes Trinkwasser Ja

Mit Umwälzpumpe Ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Mit Wärmeaustauscher Ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher kupfergelötet

Wechselschalter mit doppelter Trennung Nein

Wärmetauscher vollversiegelt Nein

Mit Adapter für Wärmezähler Ja

Mit Wärmezähler Nein

Passstück für Kaltwasserzähler Ja

Primäre Vorlauftemperatur 60 - 90 °C

Max. Arbeitsdruck 1000 kPa

Primäre Drückdifferenz 23 - 23 kPa

Max. Vordruck -

Zapfleistung bei 60 °C, Dauerbetrieb 17 l/min

Trinkwasser Leistung 60 kW

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. Heizleistung 60 kW

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 3/4 Zoll (20)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 3/4 Zoll (20)

Rohraußendurchmesser Rücklauf -

Anschluss Heizungs-Vor-/Rücklauf sonstige

Nenndurchmesser Heizung 3/4 Zoll (20)

Rohraußendurchmesser Heizung -

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 3/4 Zoll (20)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser kaltes Trinkwasser 3/4 Zoll (20)

Rohraußendurchmesser kaltes Trinkwasser -

Mit Zirkulationsanschluss Nein

Anschluss Zirkulationsleitung -

Größe Anschluss Zirkulationsleitung -

Mit Vorrang für Warmwasser Nein

Mit elektrischer Nacherwärmung Nein

Mit Differentdruckregelung Nein

Warmhaltestufe Ja

Regler elektronisch

Strömungsmengenregler Ja

Mit Schmutzfänger Ja

Mit Sicherheitsventil Nein

Zonenventil Nein

Mit Isolierung Nein

Höhe 1036 mm

Breite 674 mm

Tiefe 121 mm

EFDE0048 -

EFDE0049 -

Gaszulassung CW -

Typenzulassung nach BBR/EKS Nein
