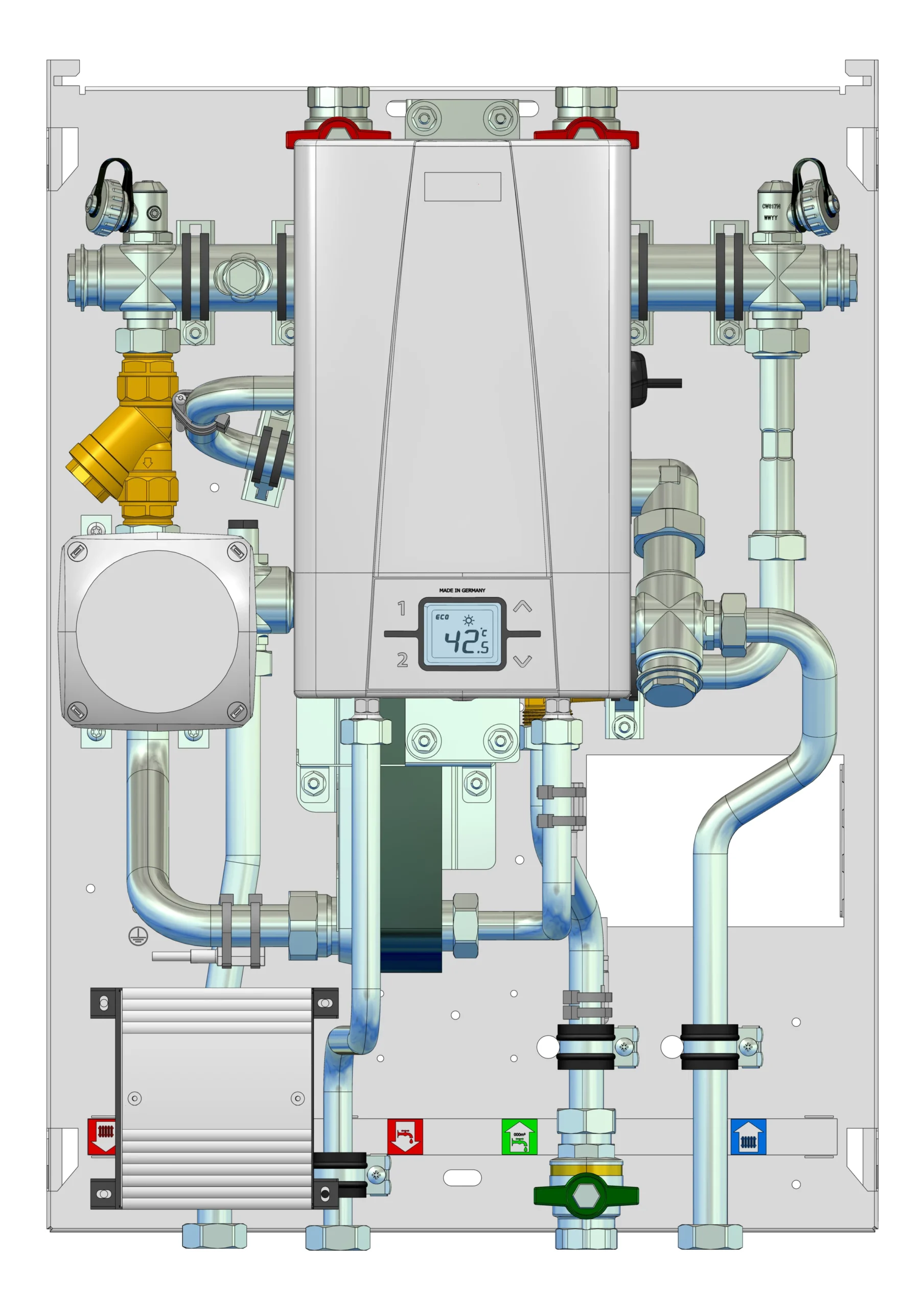

strawa Friwara Hybrid GTA1-HY1-HT-CU

strawa Friwara Hybrid GTA1-HY1-HT-CU

1. Beschreibung:
Die Friwara Gasthermenaustauschstation GTA-HY-HT ist für den Austausch von Kombi-Gasthermen in Bestandsbauten gedacht. Durch die fast identische Anordnung der Trinkwasseranschlüsse an der Station, ist ein Austausch und der Neuanschluss durch flexible Anschlussschläuche und weiteres Zubehör einfach und schnell realisierbar. Der vorhandene, aber nicht mehr benötigte Schornstein kann hierbei als Zuleitungsschacht für die Wärmeversorgung der Stationen umfunktioniert werden. Bei der Warmwasserbereitung wird über den Plattenwärmeübertrager der erste Temperaturhub vorgenommen und mit Hilfe des Durchlauferhitzers, je nach gewünschter Zapftemperatur, der zweite.
2. Vorteile:
- ideal für energieeffiziente Wärmepumpen
- Warmwassertemperatur individuell einstellbar
- einfache Montage und Wartung
- konstante Zapftemperatur
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Wärmezählung im Wohnbaubereich
- druckgeprüft
3. Bestandteile:
3.1 Station ohne Abdeckhaube:
- Gasthermenaustauschstation ohne Aufputz-Abdeckhaube
- aus feuerverzinktem Stahlblech
- alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße Station auf Grundblech B x H T 436 x 600 x 276 mm
- Maße Station mit Abdeckhaube B x H T 490 x 790 x 278 mm
3.2 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager kupfergelötet
- Umschaltventil für Trinkwasserbereitung
- Wärmezählerpassstück 3/4“ AG flachdichtend, Länge 110 mm, empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung und geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- Schmutzfänger im Sekundär-Vorlauf
- integriertes Regulierventil im Sekundär-Vorlauf
- Zonenventil Sekundär-Rücklauf
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager kupfergelötet
- Volumenstromsensor
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Durchlauferhitzer
- Frischwasserregler
- Vorwärmstufe 1 einstellbar
- Komfortschaltung für Warmspülen der Heizungsseite
optionales Zubehör:
- Abdeckhaube, Erweiterung und Abdeckblech
- Umrüst-Set Rohrstück mit Rücklauftemperaturbegrenzer und Schmutzfänger für Sekundär-Rücklauf
- zusätzliche Kugelhähne im Sekundär-Vor- und Rücklauf und im Trinkwasser Warm
- Anschluss-Set komplett
- Dämmung der Rohrleitung Trinkwasser Kalt und Vorlauf Heizung
4. Technische Daten:
4.1 Primärseite:
- max. Temperatur 60 °C, Empfehlung liegt bei 35 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
4.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 10 bar
- max. Betriebsdruck 8 bar
4.3 Durchlauferhitzer:
- Nennleistung HY1 11 / 13,5 kW (16 / 19,5 A)
- Elektroanschluss 3~ / PE 380…415 V AC
- Leiterquerschnitt 11 / 13,5 kW mind. 2,5 mm²
- Bauart geschlossen, 10 bar Nennüberdruck
- Einsatzbereich bei 25 °C spezifische elektrische Leitfähigkeit 1200 μS / cm
- Einlauftemperatur ≤ 60 °C
- Einschalt- / Ausschaltfluss maximaler Durchfluss bei 5 bar 2,0 bis 15 l/min
- Temperatureinstellbereich 20 °C bis 60 °C
- Schutzklasse nach VDE I
- Schutzart / Sicherheit: IP25
4.4 Leistung allgemein:
HY1 (50 °C Trinkwarmwasser)
GTA1-HY1-HT thermische Leistung 14,5 kW (bei 35 °C VL / 1100 l/h Volumenstrom)
+ elektrische Leistung 13,5 kW = 28 kW (Zapfmenge 10 l/min) - Druckverlust = 1600 mbar
