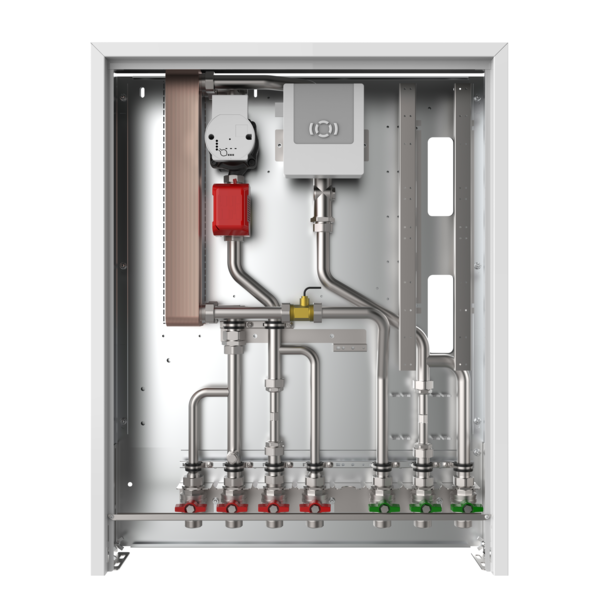

strawa Frischwasser-Wohnungsstation Friwara W22-HT-AP
strawa Frischwasser-Wohnungsstation Friwara W22-HT-AP,BxHxT: 706 x 916 x 180 mm, TW-Erwärmung max. 22 l/min, Festwert 20-50°C + HT-Abgang, kupfergel. PWT, AP-Schrank in RAL 9016
Artikelnummer: 31+220500
Warengruppe: 31
Listenpreis: 1.976,10 €
strawa Frischwasser-Wohnungsstation Friwara W22-HT-AP
Warmwasser + Hochtemperaturabgang
/produktgruppe/warmwasser-hochtemperaturabgang-2
31+220500
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Frischwasser-Wohnungsstation Friwara W22-HT-AP
strawa Frischwasser-Wohnungsstation Friwara W22-HT-AP- Beschreibung
Die Wohnungsstation Friwara W-HT dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper).
Funktionsweise:- Trinkwasserversorgung:
Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen. - Versorgung der statischen Heizflächen:
Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist hierfür keine Pumpe vorgesehen.
- Trinkwasserversorgung:
- Vorteile
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung mit Klartextanzeige
- individuelle Programmierung von Betriebszeiten und -temperaturen
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- 2 bis 5 K Spreizung zwischen VL und TWW
- kein externes Temperaturvorhalteset nötig
- zusätzliche Versorgung statischer Heizflächen
- Bestandteile
- Schrank:
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage

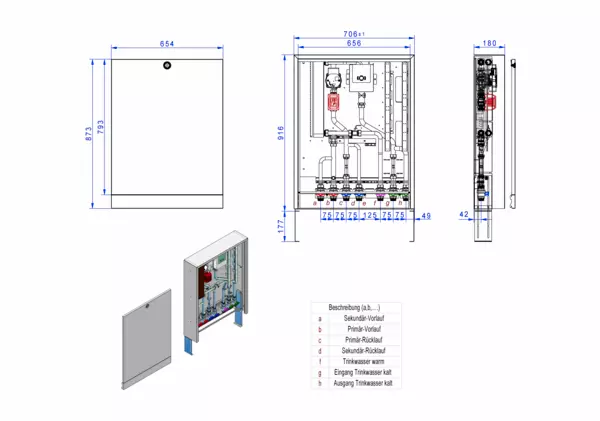

- Maße: AP-Schrank: B x H x T: 706 x 916 x 180 mm
- Anschlussleiste:
- Kugelhähne DN 25 (1“ AG flachdichtend), Zirkulationskugelhahn DN 20 (¾“ IG)
- Anschlussleiste 7-fach: SVL-PVL-PRL-SRL-TWW-ETWK-ATWK
- Frischwassermodul:
- Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“ AG flachdichtend (Länge 130 mm) oder 3/4“ AG flachdichtend (Länge 110 mm)
- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- zusätzlicher Hochtemperaturabgang im Primärvor- und rücklauf für den Anschluss statischer Heizflächen (z.B. Heizkörper)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
- Filterkugelhahn im Primär-Vorlauf
- Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 88 kW
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“ AG flachdichtend (Länge 130 mm) oder 3/4“ AG flachdichtend (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
- Optionales Zubehör:

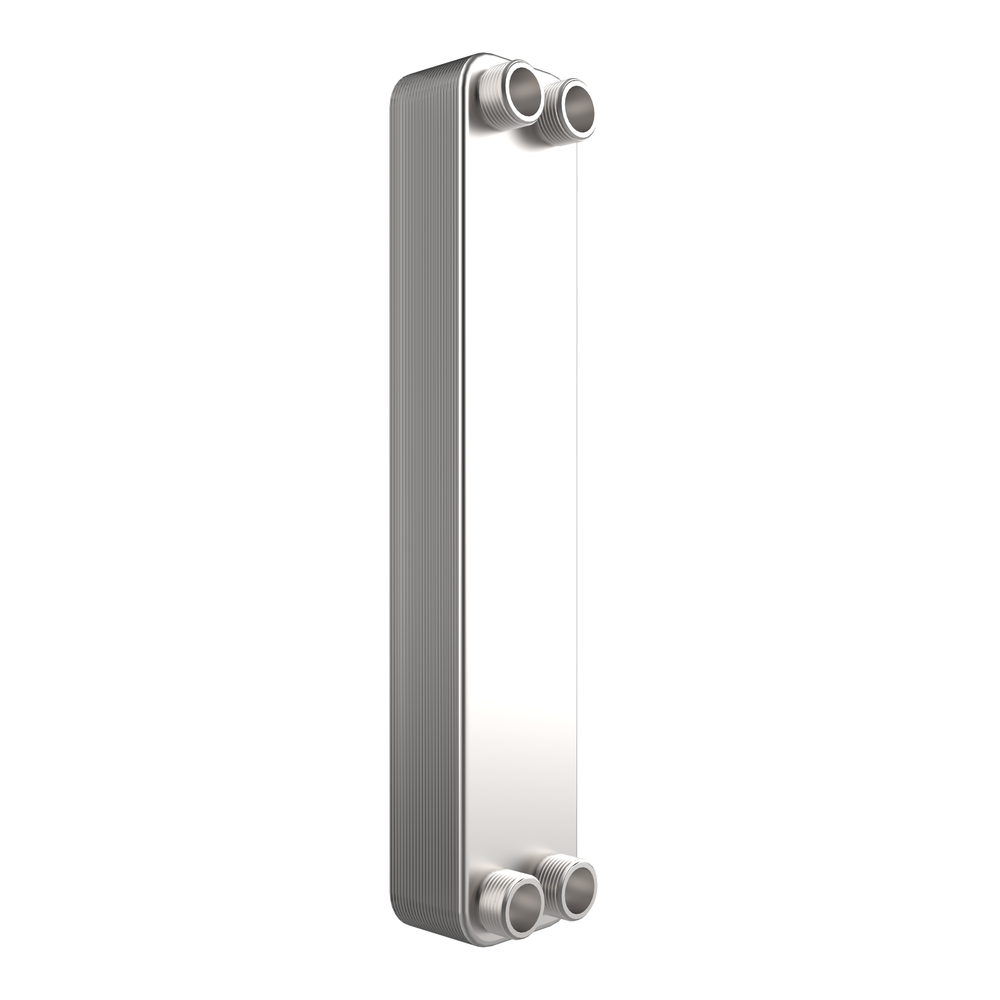

- edelstahlgelöteter Plattenwärmeübertrager

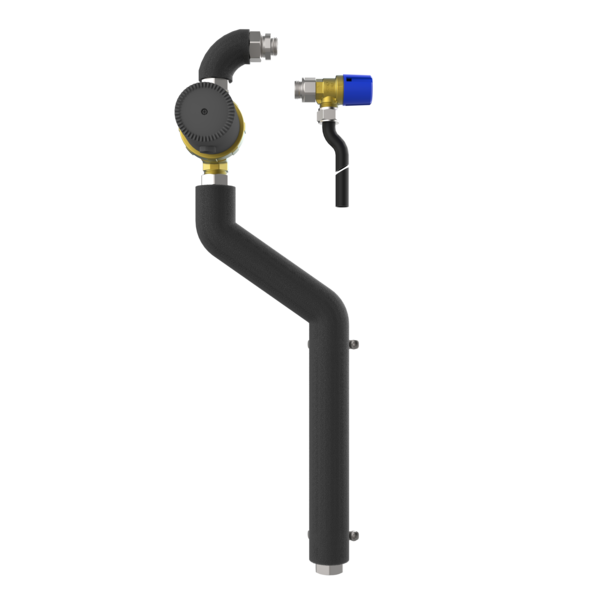

- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung, Achtung! Bauseitiger freier Auslauf notwendig!)
- Strangregulierventil für den heizungsseitigen hydraulischen Abgleich bei > 5 K Spreizung
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- Heizungsseite:
- Schrank:
- Technische Daten
- Primärseite:
- max. Temperatur 70 °C – Empfehlung liegt bei 60 °C zum Schutz des PWÜs gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 88 kW
- max. Druckverlust modellabhängig 415 mbar
- max. Massenstrom modellabhängig ca. 1800 l/h
- Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 88 kW
- max. trinkwasserseitiger Druckverlust 550 mbar
Trinkwasserleistung:- bis 88 kW
- Primärseite:
- Anschlüsse
- 1“ AG flachdichtend für Heizung und Trinkwasser
- optionaler Zirkulationsanschluss 3/4“ IG
Artikelabmessung: B x H x T: 706 x 916 x 180 mm
Artikelgewicht: 37,56 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Frischwasser-Wohnungsstation Friwara W22-HT-AP
Die Wohnungsstation Friwara W-HT dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper).
Funktionsweise:
- Trinkwasserversorgung:
Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen. - Versorgung der statischen Heizflächen:
Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist hierfür keine Pumpe vorgesehen.
- Trinkwasserversorgung:
Artikelabmessung: B x H x T: 706 x 916 x 180 mm
Artikelgewicht: 37,56 kg
GTIN: 4061323005444
Warennummer: 84191900
Werksartikelnummer: 31+220500
Warengruppe: Dezentrale Frischwasserstationen
URL: https://www.strawa.com/produkt/31+220500
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04): 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Wohnungsstation
Friwara W22-HT-AP
Trinkwassererwärmung max. 22 l/min, Festwertregelung 20-50 Grad Celsius und Hochtemperaturabgang, kupfergelötet Plattenwärmetauscher, Aufputz-Schrank in RAL 9016
Abmessung B x H x T:
706 x 916 x 180 mm
Artikelgewicht: 37,56 kg
Werksartikelnummer: 31+220500
Warennummer: 84191900
Warengruppe: Dezentrale Frischwasserstationen
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323005444
Listenpreis1.976,10 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)706
Höhe (mm)916
Tiefe (mm)180
Gewicht (kg)37,56
Verpackungsabmessungen
Breite (mm)800
Höhe (mm)240
Tiefe (mm)1200
Gewicht (kg)40,77
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme nein
Geeignet für Blockheizung nein
Geeignet für Wärmepumpe nein
Geeignet für Solarheizung nein
Geeignet für Heizung ja
Geeignet für Kühlen nein
Geeignet für warmes Trinkwasser ja
Mit Umwälzpumpe ja
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) ja
Mit Wärmeübertrager ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung nein
Wärmetauscher vollversiegelt nein
Mit Passstück für Wärmezähler ja
Mit Wärmezähler nein
Mit Passstück für Kaltwasserzähler ja
Primäre Vorlauftemperatur 55 - 90 °C
Max. Arbeitsdruck
Primäre Drückdifferenz 23 kPa
Zapfleistung bei 60 °C, Dauerbetrieb 22 l/min
Trinkwasser Leistung 77 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 77 kW
Anschluss Vorlauf sonstige
Nenndurchmesser Zufuhr 1 Zoll (25)
Anschluss Rücklauf sonstige
Nenndurchmesser Rücklauf 1 Zoll (25)
Anschluss Heizungs-Vor-/Rücklauf sonstige
Nenndurchmesser Heizung 1 Zoll (25)
Anschluss Warmwasser sonstige
Nenndurchmesser Warmwasseranschluss 1 Zoll (25)
Anschluss kaltes Trinkwasser sonstige
Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)
Mit Zirkulationsanschluss nein
Mit Vorrang für Warmwasser nein
Mit elektrischer Nacherwärmung nein
Mit Differenzdruckregler nein
Warmhaltestufe ja
Regler elektronisch
Strömungsmengenregler ja
Mit Schmutzfänger nein
Mit Sicherheitsventil nein
Zonenventil ja
Mit Isolierung nein
Höhe 903 mm
Breite 706 mm
Tiefe 180 mm
Typenzulassung nach BBR/EKS nein
