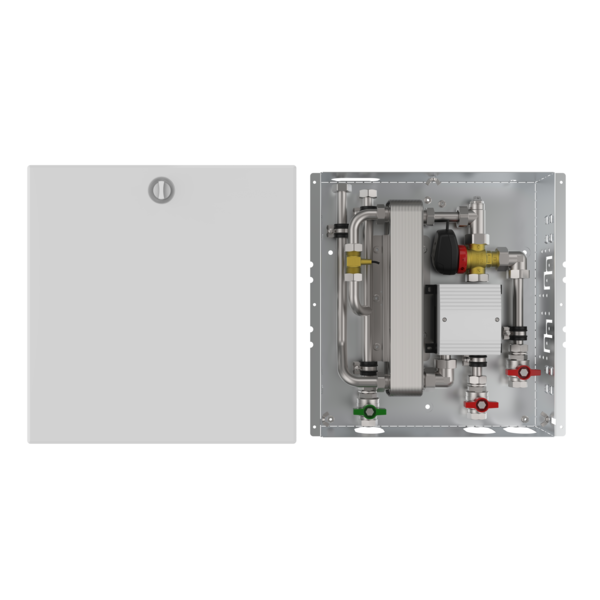

strawa Friwara Kompakt WS-LS2-VA-UP

strawa Friwara Kompakt WS-LS2-VA-UP

1. Beschreibung:
   Die Wohnungsstation Friwara Kompakt WS dient ausschließlich der Warmwasserversorgung. Durch die kompakte Bauform eignet sich die Station besonders für den Einbau in Bädern von z. B. Hotelanlagen oder auch Pflegeheimen. Auch der Einsatz bei weit voneinander entfernten Warmwasser-Zapfstellen, wie einem zweiten Bad oder einer Küchenspüle im Wohnbereich, kann die Wohnungsstation eingesetzt werden. Hier wird über eine Masterstation (z. B. Friwara smart WS) im Hauptbad die Station mit Wärme und Kaltwasser versorgt. Die Wärmezählung und Kaltwasserzählung wird in der Masterstation vorgenommen. Damit kann der Einsatz von Zirkulationsleitungen oder Heizbändern vermieden werden, da diese hygienisch und energetisch problematisch sind.
   Mögliche Einbaumöglichkeiten der Station sind unter oder über dem Waschtisch in Vorwandmodulen oder unter Küchenspülen.
   Trinkwassererwärmung:
   Die Wohnungsstation Friwara Kompakt WS funktioniert im Durchflussprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über den Plattenwärmeübertrager aus Edelstahl.
   Durch die thermische Länge des Plattenwärmeübertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Einstellung der gewünschten Warmwassertemperatur erfolgt am Frischwasserregler. Die Regelung der vorgegebenen Warmwassertemperatur erfolgt durch das Zusammenspiel von Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Heizungsvolumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der Frischwasserregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Entnahmevorgangs wird das Umschaltventil sofort geschlossen.
2. Vorteile:

   • Warmwassertemperatur individuell einstellbar
   • einfache Montage und Instandhaltung
   • geringerer Montageaufwand durch multifunktionale Schrankzarge
   • konstante Entnahmetemperatur
   • alle Komponenten aus einer Hand bzw. in einer komplexen Station
   • druckgeprüft
   • geringe Einbautiefe
   • für die Warmwasserbereitung ist kein hydraulischer Abgleich notwendig
   • Komfortstation für ein zweites Bad oder entfernte Küche
   • ersetzt die Zirkulation in der Primär-Station
   • VDI 2072 – der Einsatz einer zweiten Station ist effizienter als eine Zirkulation
   • Bafa Förderung für Wohnungsstation
   • < 55 °C VL-Temperatur bevorzugt geplant
3. Bestandteile:



   1. Schrank:

      • Unterputz-Schrank
      • aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
      • alle Halterungen mit Gummieinlage

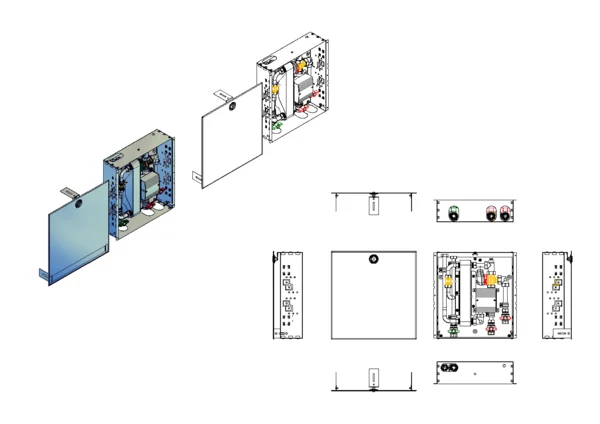

      • Maße Einbauzarge: B x H x T: 414 x 432 x 111 mm
      • Maße UP-Schrank: B x H x T: 425 x 440 x 117–150 mm
   2. Frischwassermodul:



      1. Heizungsseite:

         • Plattenwärmeübertrager aus Edelstahl kupfer- (CU) oder edelstahlgelötet (VA)
         • Umschaltventil DN 20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
         • Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
      2. Trinkwasserseite:

         • Plattenwärmeübertrager aus Edelstahl kupfer- (CU) oder edelstahlgelötet (VA)
         • Volumenstromsensor
         • Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
      3. Frischwasserregler:

         • Trinkwarmwassertemperatur individuell einstellbar
         • Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
      4. Optionales Zubehör:

         • Dämmung der Rohrleitung Vorlauf und Trinkwasser kalt


4. Technische Daten:



   1. Primärseite:

      • max. Betriebstemperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des Plattenwärmeübertragers gegen Verkalkung
      • max. Prüfdruck 6 bar
      • max. Betriebsdruck 4 bar
      • max. Leistung des Plattenwärmeübertragers modellabhängig; Kompakt WS-L1: bis 47 kW, Kompakt WS-L2: bis 70 kW
      • max. Druckverlust modellabhängig 600 mbar
      • max. Massenstrom ca. 1300 l/h
   2. Trinkwassererwärmung:

      • max. Entnahmetemperatur 60 °C
      • max. Prüfdruck 15 bar
      • max. Betriebsdruck 10 bar
      • max. Leistung des Plattenwärmeübertragers modellabhängig; Kompakt WS-L1: bis 47 kW, Kompakt WS-L2: bis 70 kW
      • max. Druckverlust modellabhängig 620 mbar
   3. Systemparameter für Trinkwassertemperatur 50 °C WW/10 °C KW:

      • Kompakt WS-LS1: thermische Leistung 47 kW (Vorlauf 65 °C und Volumenstrom 1300 l/h), bei Entnahmemenge 17 l/min,
      • Kompakt WS-LS2: thermische Leistung 70 kW (Vorlauf 65 °C und Volumenstrom 1300 l/h), bei Entnahmemenge 25 l/min
5. Anschlüsse:

   • Eingang Trinkwasser kalt, von unten
   • Ausgang Trinkwasser kalt, nach oben
   • Trinkwasser warm, nach oben
   • Primär Vorlauf, von unten
   • Primär Rücklauf, von unten
   • alle Kugelhähne DN 20
   • alle Primär-Anschlüsse 3/4" IG für Heizung und Trinkwasser
   • Kaltwasser- und Warmwasser-Anschluss 3/4" Überwurfmutter flachdichtend ohne Absperrungen
   • bei SF-UP ist der Primär-Vorlauf-Kugelhahn mit einem Schmutzfänger ausgerüstet

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 412 Wasseranlagen

Leistungsbereich STLB-Bau (2021-04): 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
