1. Beschreibung:

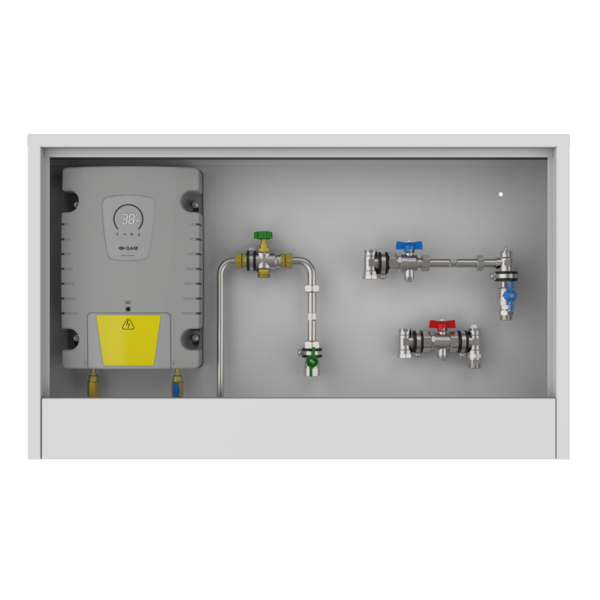

   Die Friwara DLE3-W1-WMZ-APS ist eine kompakte, anschlussfertige Trinkwassererwärmungsstation mit einem vollelektronisch geregelten Moduldurchlauferhitzer. Sie gewährleistet eine bedarfsgerechte und energieeffiziente Trinkwassererwärmung für Anwendungen mit einer oder mehreren Entnahmestellen. Die Station ist werkseitig für den Einbau eines Wasserzählers vorbereitet; ein entsprechendes Einbaustück zur Aufnahme ist bereits vormontiert. Zusätzlich ist die Station serienmäßig mit Anschlüssen für die Heizungsversorgung ausgestattet. Ab Werk sind ein Einbaustück für den Wärmezähler sowie Fühleranschlüsse im Vor- und Rücklauf integriert, um den Einbau eines Wärmezählers zu ermöglichen. Die DLE3-W1-WMZ-APS wird in einem Aufputzmontageschrank geliefert und eignet sich somit für unterschiedliche bauliche Gegebenheiten und Installationsanforderungen.
2. Einsatzbereich:
   Versorgung von Einzelentnahmearmaturen in:

   • Bad (Dusche, Badewanne, Waschbecken)
   • Duschbad
   • Küchenspüle
   • dezentrale Wohnungsversorgung

3. Vorteile:

   • kompakte Bauweise: platzsparende Lösung für dezentrale Trinkwassererwärmung
   • anschlussfertige Lieferung: reduziert Installationszeit und -aufwand
   • vollelektronisch geregelter Moduldurchlauferhitzer
   • bedarfsgerechte Trinkwassererwärmung
   • hohe Energieeffizienz durch präzise Regelung
   • geeignet für Einzel- und Gruppenversorgung: flexibel einsetzbar
   • Wasser- und Wärmezählervorbereitung
   • montagefreundlich
   • anpassbar an verschiedene Einbausituationen

4. Bestandteile:
   Moduldurchlauferhitzer:

   • TYP ISX 11 - 13,5 kW
   • vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige
   • Temperatureinstellung über zwei programmierbare Festwerttasten
   • immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dynamischer Durchflussmengenregelung SERVO TRONIC
   • Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
   • elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
   • mit Multiple Power System wird die maximale Leistungsaufnahme bei der Installation festgelegt
   • besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
   • integrierte WLAN und Bluetooth-Funktion zur Verbindung mit Smartphone und Tablet (hierfür ist die kostenlose App »SmartControl« erforderlich)
   • Modbus-Schnittstelle zur Einbindung in die Gebäudetechnik
   • Montage und Elektroanschluss ohne Abnehmen der Haube möglich
   Trinkwasserverrohrung:

   • zentraler Absperrkugelhahn am Eingang PWC
   • Durchgangsventil am Ausgang PWC
   • zusätzlicher Absperrkugelhahn am Eingang DLE
   • Wasserzählereinbaustück 3/4'' AG flachdichtend, Länge 110 mm
   • Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
   • Flachdichtungen EPDM schwarz und Centellen WS 3825 
   Heizungsverrohrung:

   • Absperrkugelhahn DN 20 mit Fühlereinbaustück im Vor- und Rücklauf
   • Wärmezählerpassstück 3/4'' AG flachdichtend, Länge 110 mm - empfohlen wird ein Ultraschall-Wärme-mengenzähler (genauere Zählung / geringerer Druckverlust)
   • Fühlereinbaustück direktfühlend Durchmesser 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
   • zusätzlicher Absperrkugelhahn DN 20 im Rücklauf
   • zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
   • Entlüftungsventil im Vor- und Rücklauf
   • Flachdichtungen Centellen WS 3825

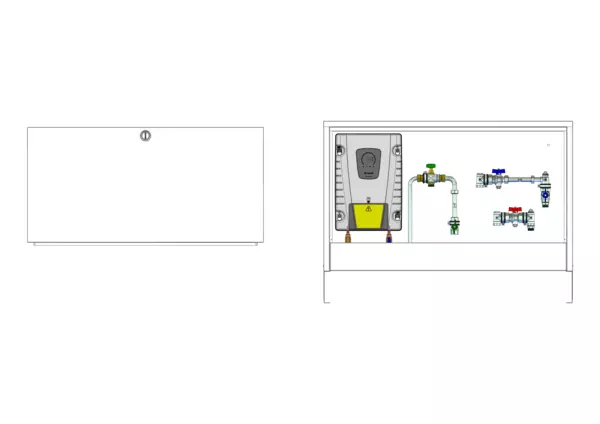

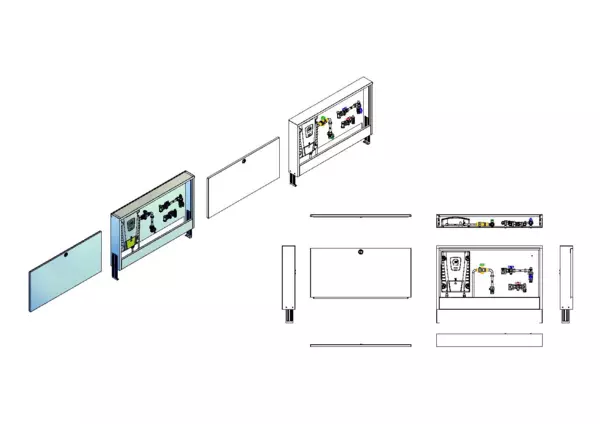

   Schrank:

   • Standard-Aufputzverteilerschrank APS Typ 2,5
   • höhenverstellbare Füße bis 130 mm
   • kompletter Schrank mit Stecktür in weiß RAL 9016 und Drehriegel

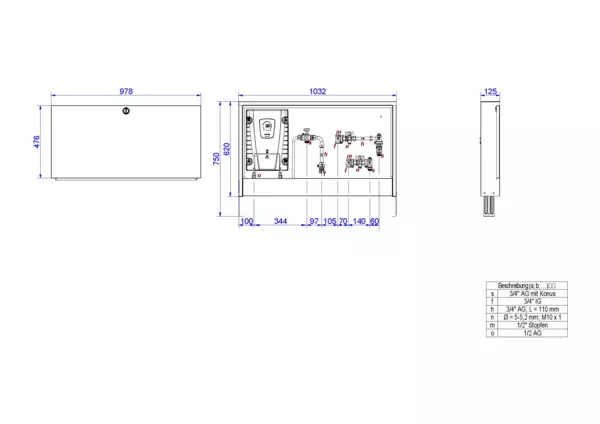

   • Breite x Höhe x Tiefe: 1032 x 620-750 x 125 mm
   • Höhe von OKFFB: 620 mm

5. Technische Daten:
   Trinkwasserseite:
   Moduldurchlauferhitzer ISX 11 - 13,5 kW

   • Energieeffizienzklasse A (Skala: A+ bis F)
   • Bauart druckfest
   • Zulässiger Betriebsüberdruck 10 bar, auch für drucklosen Betrieb zugelassen
   • Temperaturwahlbereich 20 bis 60 °C
   • Einschaltwassermenge 1,5 l/min
   • max. Durchflussmenge automatisch (abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur)
   • Nennspannung (3 Phasen / PE 400 V AC) Festanschluss
   • Blankdraht-Heizsystem IES
   • Steuerung über Sensortasten
   • Solartauglich, für Nacherwärmung geeignet (Zulauftemperatur ≤ 70 °C)
   • Prüfzeichen VDE
   • Schutzart: IP 21
   • spezifischer Wasserwiderstand bei 15 °C ≥ 1100 Ωcm
   • Nenninhalt 0,4 l
   Entnahmemenge:
   ISX 11 - 13,5 kW, eingestellte Leistung 11 kW

   • PWH-Temperatur 60 °C -> 3,2 l/min,
   • PWH-Temperatur 50 °C -> 3,9 l/min,
   • PWH-Temperatur 45 °C -> 4,5 l/min
   ISX 11 - 13,5 kW, eingestellte Leistung 13,5 kW

   • PWH-Temperatur 60 °C -> 3,9 l/min,
   • PWH-Temperatur 50 °C -> 4,8 l/min,
   • PWH-Temperatur 45 °C -> 5,5 l/min
   Heizungsseite:

   • max. Betriebstemperatur 90 °C
   • max. Betriebsdruck 6 bar
   • max. Prüfdruck 9 bar

6. Anschluesse:
   Trinkwasserseite:

   • Eingang PWC DN 20 (3/4'' IG)
   • Ausgang PWC DN 20 (3/4'' AG, Eurokonus mit Einlegeteil flachdichtend)
   • Ausgang PWH DN 15 (1/2'' AG)
   Heizungsseite:

   • Primär-Vorlauf DN 20 (3/4'' IG)
   • Primär-Rücklauf DN 20 (3/4'' IG)
   • Sekundär-Vorlauf DN 20 (3/4'' AG, Eurokonus)
   • Sekundär-Rücklauf DN 20 (3/4'' AG, Eurokonus)


Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
