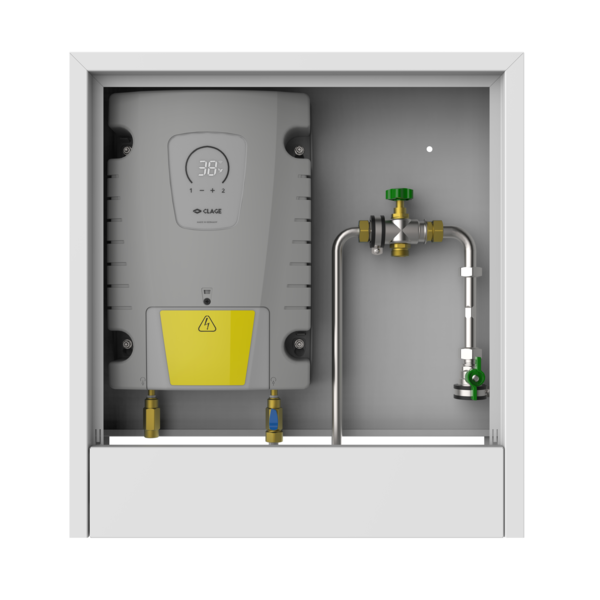

strawa Friwara DLE2-W1-WMZ-APS-2,5

strawa Friwara DLE2-W1-WMZ-APS-2,5,BxHxT: 1032 x 620 x 125 mm, mit Durchlauferhitzer ISX L 18-27 kW im Aufputz-Schrank A Typ 2,5

Kategorie: Frischwasser-Wohnungsstationen Trinkwassererwärmungsstationen DLE mit elektr.Durchlauferhitzer, Wasserzählung und Wärmezählung mit Durchlauferhitzer 18-27 kW ohne Funk und Bluetooth

Artikelnummer: 3012113000

Listenpreis: 1.349,80 €

Anfragen/Merken

strawa Friwara DLE2-W1-WMZ-APS-2,5

Einsatzbereich
Versorgung von Einzelentnahmearmaturen in:
- Bad (Dusche, Badewanne, Waschbecken)
- Duschbad
- Küchenspüle
- dezentrale Wohnungsversorgung
Vorteile
- kompakte Bauweise: platzsparende Lösung für dezentrale Trinkwassererwärmung
- anschlussfertige Lieferung: reduziert Installationszeit und -aufwand
- vollelektronisch geregelter Moduldurchlauferhitzer
- bedarfsgerechte Trinkwassererwärmung
- hohe Energieeffizienz durch präzise Regelung
- geeignet für Einzel- und Gruppenversorgung: flexibel einsetzbar
- Wasser- und Wärmezählervorbereitung
- montagefreundlich
- anpassbar an verschiedene Einbausituationen
Bestandteile
Moduldurchlauferhitzer:
- TYP ISX L 18- 27 kW
- vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige
- Temperatureinstellung über zwei programmierbare Festwerttasten
- immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dynamischer Durchflussmengenregelung SERVO TRONIC
- Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
- Funktion zur thermischen Behandlung mit 70 °C möglich
- elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
- mit Multiple Power System wird die maximale Leistungsaufnahme bei der Installation festgelegt
- besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
- Montage und Elektroanschluss ohne Abnehmen der Haube möglich
Trinkwasserverrohrung:
- zentraler Absperrkugelhahn am Eingang PWC
- Durchgangsventil am Ausgang PWC
- zusätzlicher Absperrkugelhahn am Eingang DLE
- Wasserzählereinbaustück 3/4'' AG flachdichtend, Länge 110 mm
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Flachdichtungen EPDM schwarz und Centellen WS 3825
Heizungsverrohrung:
- Absperrkugelhahn DN 20 mit Fühlereinbaustück im Vor- und Rücklauf
- Wärmezählerpassstück 3/4'' AG flachdichtend, Länge 110 mm - empfohlen wird ein Ultraschall-Wärme-mengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Durchmesser 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- zusätzlicher Absperrkugelhahn DN 20 im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und Rücklauf
- Flachdichtungen Centellen WS 3825
Schrank:
- Standard-Aufputzverteilerschrank APS Typ 2,5
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in weiß RAL 9016 und Drehriegel
- Breite x Höhe x Tiefe: 1032 x 620-750 x 125 mm
- Höhe von OKFFB: 620 mm
Technische Daten
Trinkwasserseite:
Moduldurchlauferhitzer ISX L 18 - 27 kW
- Energieeffizienzklasse A (Skala: A+ bis F)
- Bauart druckfest
- Zulässiger Betriebsüberdruck 10 bar, auch für drucklosen Betrieb zugelassen
- Temperaturwahlbereich 20 bis 60 °C
- Einschaltwassermenge 1,5 l/min
- max. Durchflussmenge automatisch (abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur)
- Nennspannung (3 Phasen / PE 400 V AC) Festanschluss
- Blankdraht-Heizsystem IES
- Steuerung über Sensortasten
- Solartauglich, für Nacherwärmung geeignet (Zulauftemperatur ≤ 70 °C)
- Prüfzeichen VDE
- Schutzart: IP 21
- spezifischer Wasserwiderstand bei 15 °C ≥ 1100 Ωcm
- Nenninhalt 0,4 l
Entnahmemenge:
ISX L 18 - 27 kW, eingestellte Leistung 18 kW
- PWH-Temperatur 60 °C -> 5,2 l/min,
- PWH-Temperatur 50 °C -> 6,4 l/min,
- PWH-Temperatur 45 °C -> 7,4 l/min
ISX L 18 - 27 kW, eingestellte Leistung 21 kW
- PWH-Temperatur 6 0°C -> 6,0 l/min,
- PWH-Temperatur 50 °C -> 7,5 l/min,
- PWH-Temperatur 45 °C -> 8,6 l/min
ISX L 18 - 27 kW, eingestellte Leistung 24 kW
- PWH-Temperatur 60 °C -> 6,9 l/min,
- PWH-Temperatur 50 °C -> 8,6 l/min,
- PWH-Temperatur 45 °C -> 9,8 l/min
ISX L 18 - 27 kW, eingestellte Leistung 27 kW
- PWH-Temperatur 60 °C -> 7,7 l/min,
- PWH-Temperatur 50 °C -> 9,7 l/min,
- PWH-Temperatur 45 °C -> 11,1 l/min
Heizungsseite:
- max. Betriebstemperatur 90 °C
- max. Betriebsdruck 6 bar
- max. Prüfdruck 9 bar
Anschlüsse
Trinkwasserseite:
- Eingang PWC DN 20 (3/4'' IG)
- Ausgang PWC DN 20 (3/4'' AG, Eurokonus mit Einlegeteil flachdichtend)
- Ausgang PWH DN 15 (1/2'' AG)
Heizungsseite:
- Primär-Vorlauf DN 20 (3/4'' IG)
- Primär-Rücklauf DN 20 (3/4'' IG)
- Sekundär-Vorlauf DN 20 (3/4'' AG, Eurokonus)
- Sekundär-Rücklauf DN 20 (3/4'' AG, Eurokonus)

mit Durchlauferhitzer ISX L 18-27 kW
im Aufputz-Schrank A Typ 2,5
Artikelabmessung: B x H x T: 1032 x 620 x 125 mm
Artikelgewicht: 21,558 kg

Marke: strawa

strawa Friwara DLE2-W1-WMZ-APS-2,5

mit Durchlauferhitzer ISX L 18-27 kW
im Aufputz-Schrank A Typ 2,5
Artikelabmessung: B x H x T: 1032 x 620 x 125 mm
Artikelgewicht: 21,558 kg

GTIN: 4061323192137
Warennummer: 85161011
Werksartikelnummer: 3012113000

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
