1. FUNKTIONSBESCHREIBUNG:
1.1 ALLGEMEIN:

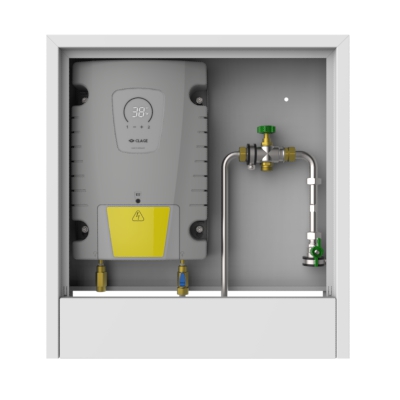

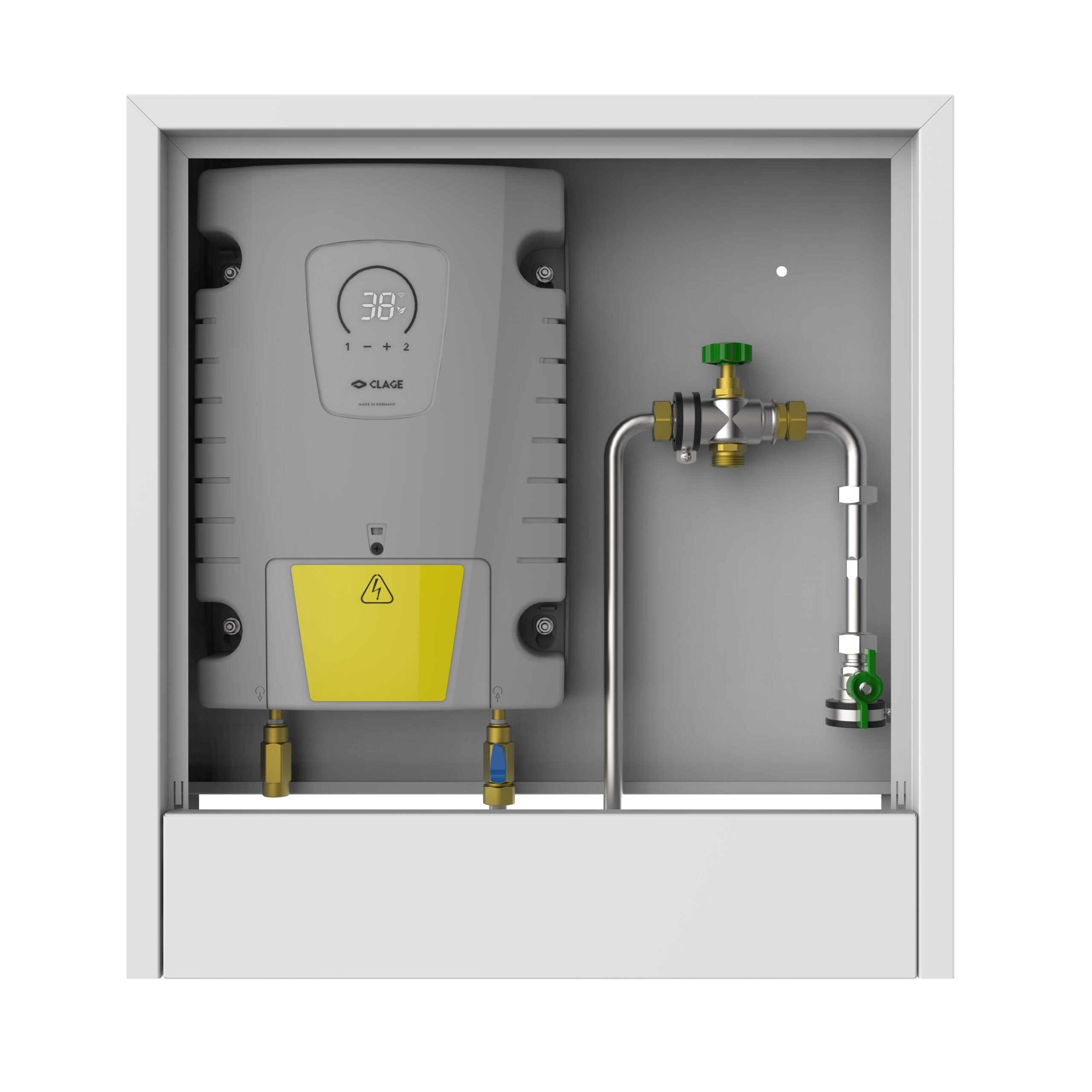

Die Friwara DLE-W1 ist eine kompakte, anschlussfertige Trinkwassererwärmungsstation mit einem vollelektronisch geregelten Moduldurchlauferhitzer. Sie gewährleistet eine bedarfsgerechte und energieeffiziente Trinkwassererwärmung für Anwendungen mit einer oder mehreren Entnahmestellen. Die Station ist werkseitig für den Einbau eines Wasserzählers vorbereitet, ein entsprechendes Einbaustück zur Aufnahme ist bereits vormontiert. Die DLE-W1 wird in einem Aufputzmontageschrank geliefert und eignet sich somit für unterschiedliche bauliche Gegebenheiten und Installationsanforderungen.
1.2 EINSATZBEREICHE:
Versorgung von Einzelentnahmearmaturen in:
- Bad (Dusche, Badewanne, Waschbecken)
- Duschbad
- Küchenspüle
- dezentrale Wohnungsversorgung
2. VORTEILE:
- kompakte Bauweise: platzsparende Lösung für dezentrale Trinkwassererwärmung
- anschlussfertige Lieferung: reduziert Installationszeit und -aufwand
- vollelektronisch geregelter Moduldurchlauferhitzer
- bedarfsgerechte Trinkwassererwärmung
- hohe Energieeffizienz durch präzise Regelung
- geeignet für Einzel- und Gruppenversorgung: flexibel einsetzbar
- Wasserzählervorbereitung
- montagefreundlich
- anpassbar an verschiedene Einbausituationen
3. BESTANDTEILE:
3.1 MODULDURCHLAUFERHITZER:
- TYP ISX L MPS
- vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige
- Temperatureinstellung über zwei programmierbare Festwerttasten
- immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC® und dynamischer Durchflussmengenregelung SERVO TRONIC®
- Blankdraht-Heizsystem IES® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
- Funktion zur thermischen Behandlung mit 70 °C möglich
- elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
- mit Multiple Power System MPS® wird die maximale Leistungsaufnahme bei der Installation festgelegt
- besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
- Montage und Elektroanschluss ohne Abnehmen der Haube möglich
3.2 TRINKWASSERVERROHRUNG:
- zentraler Absperrkugelhahn am Eingang PWC
- Durchgangsventil am Ausgang PWC
- zusätzlicher Absperrkugelhahn am Eingang DLE
- Wasserzählereinbaustück 3/4“ AG flachdichtend, Länge 110 mm
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Flachdichtungen EPDM schwarz und Centellen WS 3825

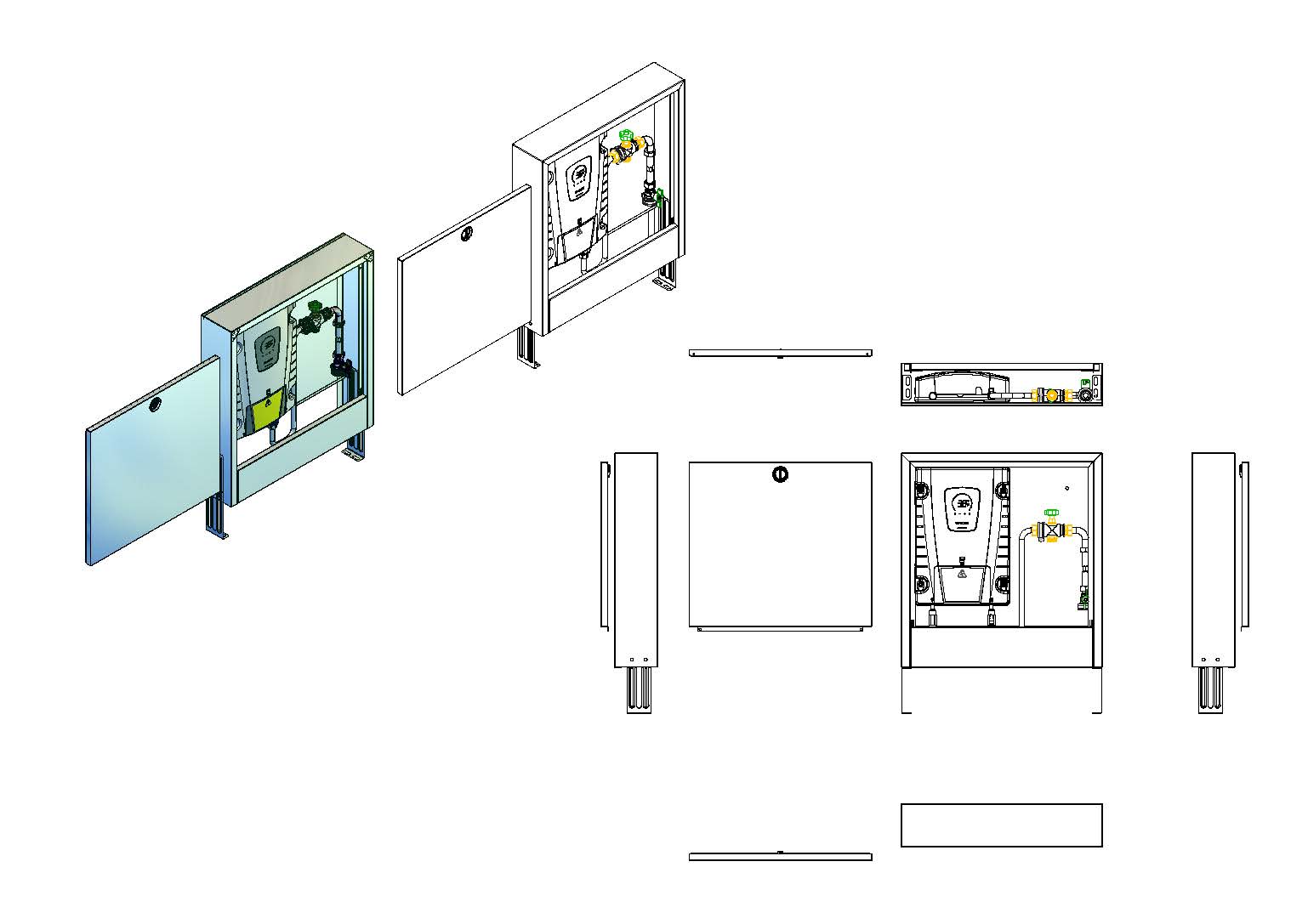

3.3 SCHRANK:
3.3.1 UNTERPUTZSCHRANK:
- Standard-Aufputzverteilerschrank APS Typ 1,0
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in weiß RAL 9016 und Drehriegel

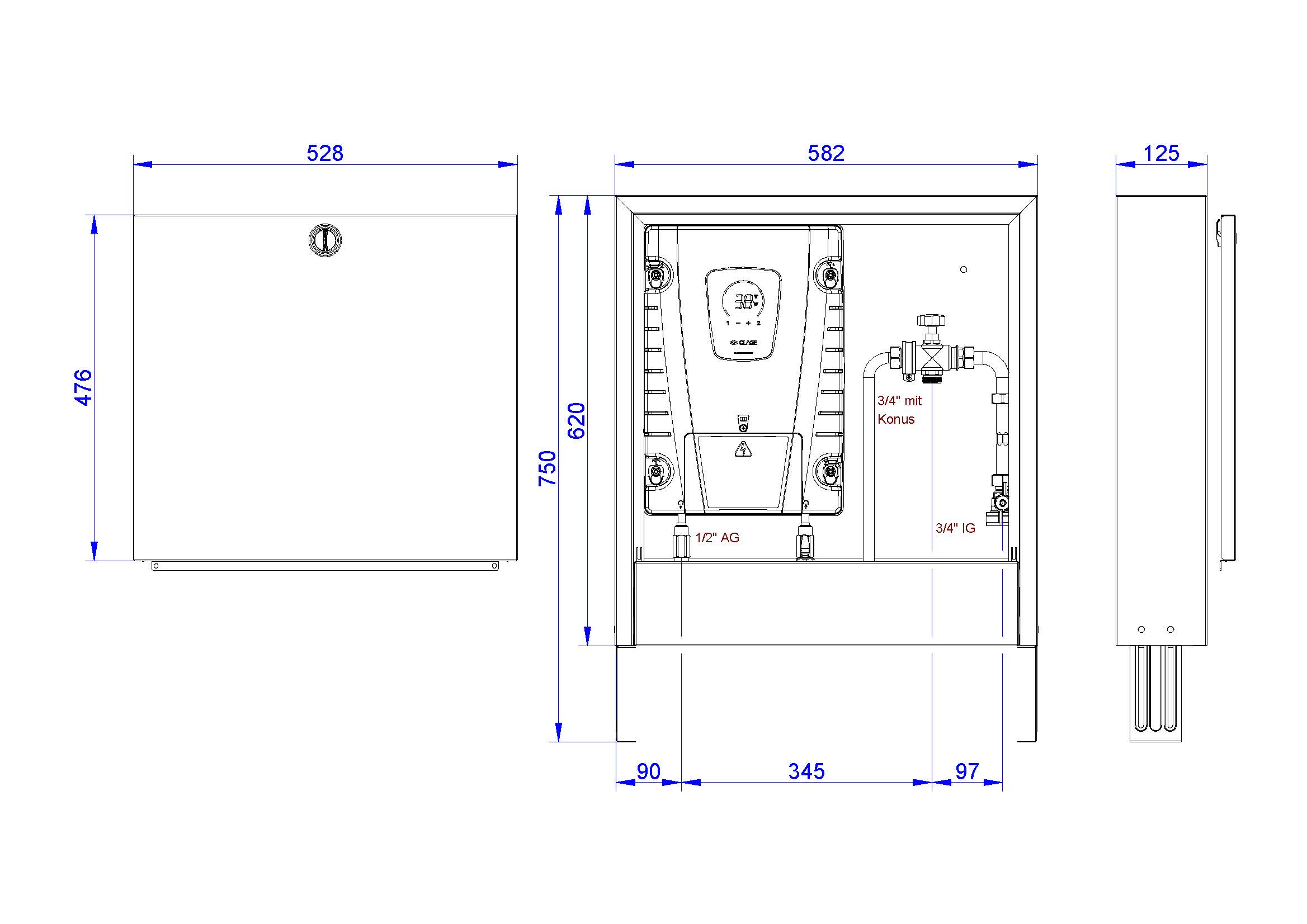

- Breite x Höhe x Tiefe: 582 x 620-750 x 125 mm
- Höhe von OKFFB: 620 mm
4. TECHNISCHE DATEN
4.1 TRINKWASSERSEITE
Moduldurchlauferhitzer ISX L MPS 27
- Energieeffizienzklasse A (Skala: A+ bis F)
- Bauart druckfest
- Zulässiger Betriebsüberdruck 10 bar, auch für drucklosen Betrieb zugelassen
- Temperaturwahlbereich 20 bis 60 °C
- Einschaltwassermenge 1,5 l/min
- max. Durchflussmenge automatisch (abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur)
- Nennspannung [3~ / PE 400 V AC] Festanschluss
- Blankdraht-Heizsystem IES® ja
- Steuerung mitSensortasten
- Solartauglich, für Nacherwärmung geeignet (Zulauftemperatur ≤ 70 °C)
- Prüfzeichen VDE
- Schutzart IP 21
- spezifischer Wasserwiderstand bei 15 °C ≥ 1100 Ωcm
- Nenninhalt 0,4 l
Entnahmemenge:
ISX L MPS 27 Leistung 18 kW
- PWH-Temperatur 60°C -> 5,2 l/min,
- PWH-Temperatur 50°C -> 6,4 l/min,
- PWH-Temperatur 45°C -> 7,4 l/min
ISX L MPS 27 Leistung 21 kW
- PWH-Temperatur 60°C -> 6,0 l/min,
- PWH-Temperatur 50°C -> 7,5 l/min,
- PWH-Temperatur 45°C -> 8,6 l/min
ISX L MPS 27 Leistung 24 kW
- PWH-Temperatur 60°C -> 6,9 l/min,
- PWH-Temperatur 50°C -> 8,6 l/min,
- PWH-Temperatur 45°C -> 9,8 l/min
ISX L MPS 27 Leistung 27 kW
- PWH-Temperatur 60°C -> 7,7 l/min,
- PWH-Temperatur 50°C -> 9,7 l/min,
- PWH-Temperatur 45°C -> 11,1 l/min
5. ANSCHLÜSSE:
- Eingang PWC DN 20 (3/4“ IG)
- Ausgang PWC DN 20 (3/4“ AG, Eurokonus mit Einlegeteil flachdichtend)
- Ausgang PWH DN 15 (1/2“ AG)

Zusätzliche Artikelspezifikationen:
mit Durchlauferhitzer ISX L MPS 18-27 kW
im Aufputz-Schrank A Typ 1,0
Abmessung (Breite x Höhe x Tiefe): 582 x 620 x 125 mm
Gewicht: 14,518 kg
Warengruppe: 301
Warennummer: 84191900
Ursprungsland: DE
EAN: 4061323192083
Artikelnummer: 3012103000
URL: https://www.strawa.com/produkt/3012103000

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com

Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
__________________________________________________________
Kostengruppe DIN 276 (2018-12): 422
Leistungsbereich STLB-Bau (2021-04): 041
