1. Beschreibung:

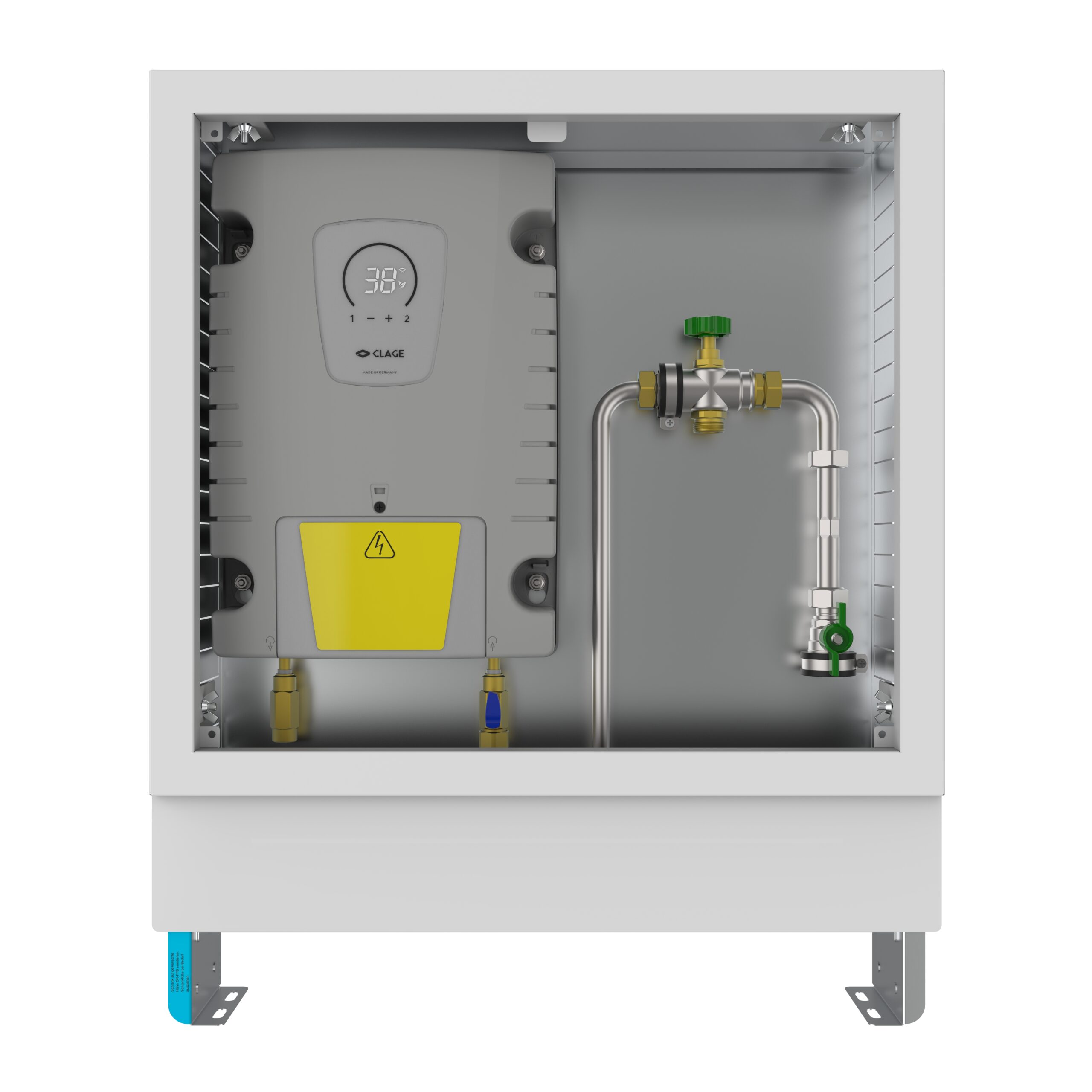

   Die Friwara DLE1-W1-UPS-69 ist eine kompakte, anschlussfertige Trinkwassererwärmungsstation mit einem vollelektronisch geregelten Moduldurchlauferhitzer. Sie gewährleistet eine bedarfsgerechte und energieeffiziente Trinkwassererwärmung für Anwendungen mit einer oder mehreren Entnahmestellen. Die Station ist werkseitig für den Einbau eines Wasserzählers vorbereitet, ein entsprechendes Einbaustück zur Aufnahme ist bereits vormontiert. Die DLE1-W1-UPS-69 wird in einem Unterputzmontageschrank geliefert und eignet sich somit für unterschiedliche bauliche Gegebenheiten und Installationsanforderungen.

2. Einsatzbereich:
   Versorgung von Einzelentnahmearmaturen in:

   • Bad (Dusche, Badewanne, Waschbecken)
   • Duschbad
   • Küchenspüle
   • dezentrale Wohnungsversorgung

3. Vorteile:

   • kompakte Bauweise: platzsparende Lösung für dezentrale Trinkwassererwärmung
   • anschlussfertige Lieferung: reduziert Installationszeit und -aufwand
   • vollelektronisch geregelter Moduldurchlauferhitzer
   • bedarfsgerechte Trinkwassererwärmung
   • hohe Energieeffizienz durch präzise Regelung
   • geeignet für Einzel- und Gruppenversorgung: flexibel einsetzbar
   • Wasserzählervorbereitung
   • montagefreundlich
   • anpassbar an verschiedene Einbausituationen

4. Bestandteile:
   Moduldurchlauferhitzer:

   • TYP ISX L 11 - 13,5 kW
   • vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige
   • Temperatureinstellung über zwei programmierbare Festwerttasten
   • immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dynamischer Durchflussmengenregelung SERVO TRONIC
   • Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
   • elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
   • mit Multiple Power System wird die maximale Leistungsaufnahme bei der Installation festgelegt
   • besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
   • Montage und Elektroanschluss ohne Abnehmen der Haube möglich
   Trinkwasserverrohrung:

   • zentraler Absperrkugelhahn am Eingang PWC
   • Durchgangsventil am Ausgang PWC
   • zusätzlicher Absperrkugelhahn am Eingang DLE
   • Wasserzählereinbaustück 3/4'' AG flachdichtend, Länge 110 mm
   • Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
   • Flachdichtungen EPDM schwarz und Centellen WS 3825 

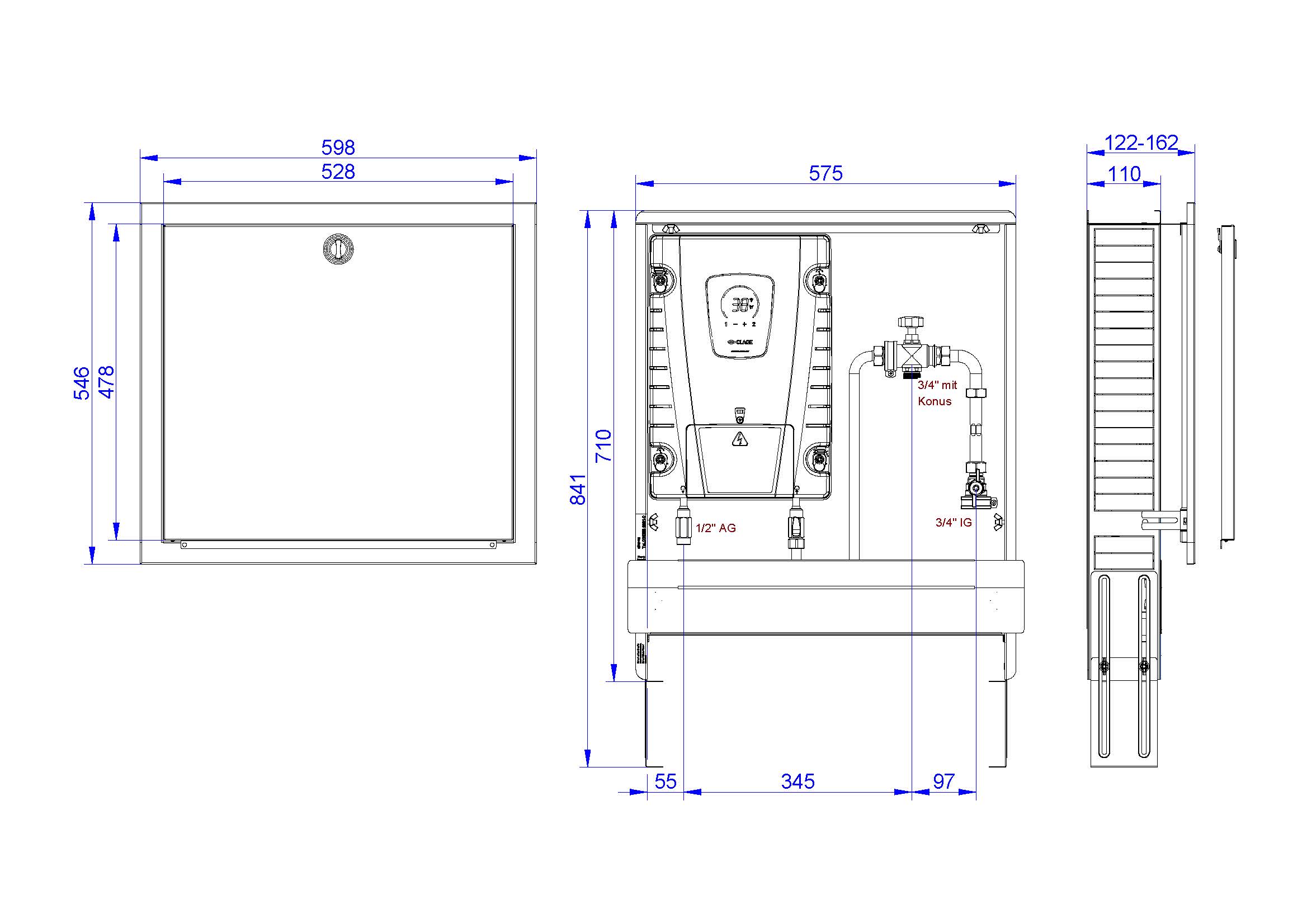

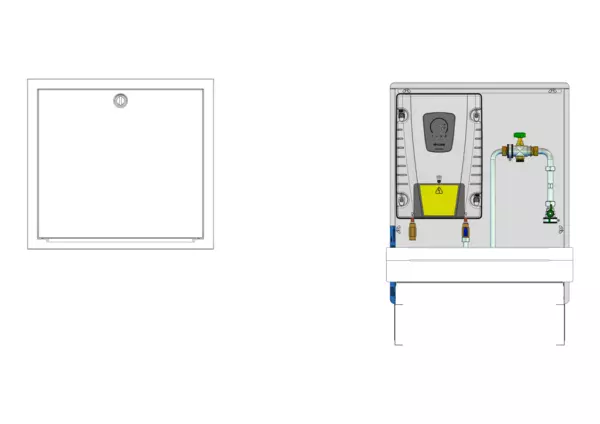

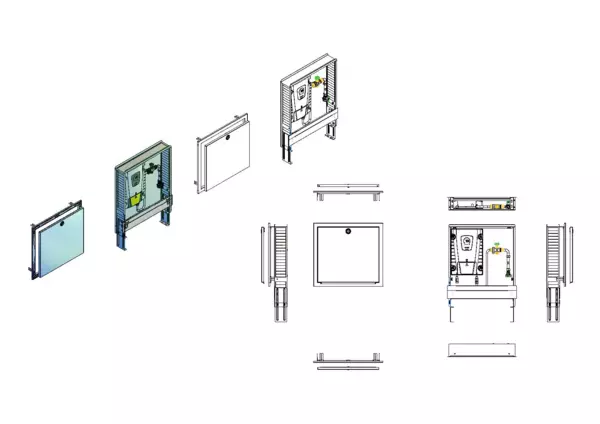

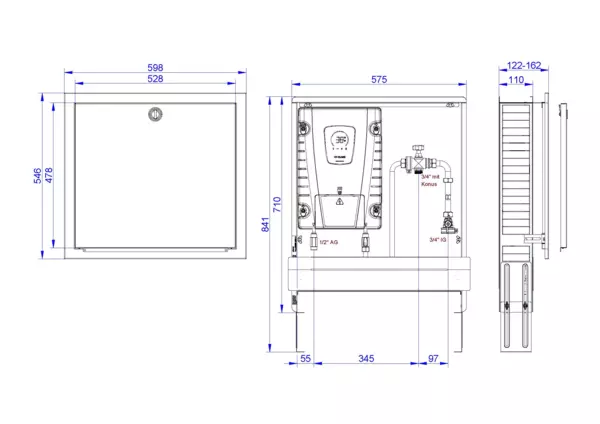

   Schrank:

   • Standard-Unterputzverteilerschrank UPS 69 Typ 1,0
   • verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
   • Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
   • Breite x Höhe x Tiefe: 575 x 110-150 x 710-840 mm
   • Nischeneinbauhöhe von OKFFB: 650 mm
   • Nischeneinbaubreite Schrankbreite + 20 mm

5. Technische Daten:
   Trinkwasserseite:
   Moduldurchlauferhitzer ISX L 11 - 13,5 kW

   • Energieeffizienzklasse A (Skala: A+ bis F)
   • Bauart druckfest
   • Zulässiger Betriebsüberdruck 10 bar, auch für drucklosen Betrieb zugelassen
   • Temperaturwahlbereich 20 bis 60 °C
   • Einschaltwassermenge 1,5 l/min
   • max. Durchflussmenge automatisch (abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur)
   • Nennspannung (3 Phasen / PE 400 V AC) Festanschluss
   • Blankdraht-Heizsystem IES
   • Steuerung über Sensortasten
   • Solartauglich, für Nacherwärmung geeignet (Zulauftemperatur ≤ 70 °C)
   • Prüfzeichen VDE
   • Schutzart: IP 21
   • spezifischer Wasserwiderstand bei 15 °C ≥ 1100 Ωcm
   • Nenninhalt 0,4 l
   Entnahmemenge:
   ISX L 11 - 13,5 kW, eingestellte Leistung 11 kW

   • PWH-Temperatur 60 °C -> 3,2 l/min,
   • PWH-Temperatur 50 °C -> 3,9 l/min,
   • PWH-Temperatur 45 °C -> 4,5 l/min
   ISX L 11 - 13,5 kW, eingestellte Leistung 13,5 kW

   • PWH-Temperatur 60 °C -> 3,9 l/min,
   • PWH-Temperatur 50 °C -> 4,8 l/min,
   • PWH-Temperatur 45 °C -> 5,5 l/min

6. Anschluesse:
   Trinkwasserseite:

   • Eingang PWC DN 20 (3/4'' IG)
   • Ausgang PWC DN 20 (3/4'' AG, Eurokonus mit Einlegeteil flachdichtend)
   • Ausgang PWH DN 15 (1/2'' AG)


Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
