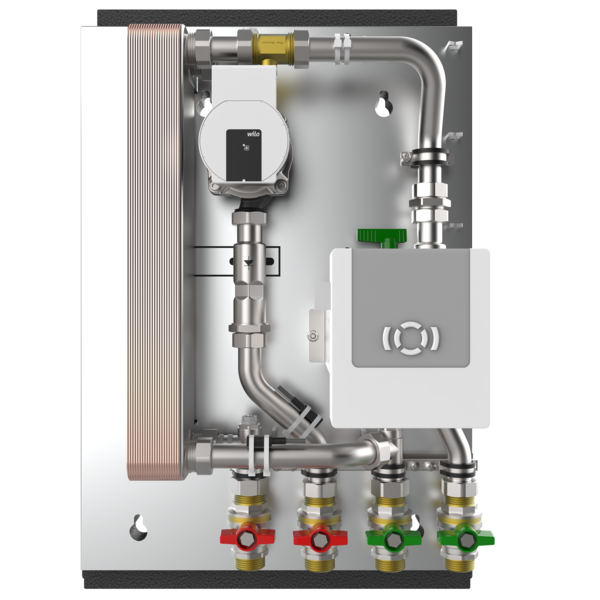

Produktbild

strawa Frischwasserstation Zentrale
Friwara Z22

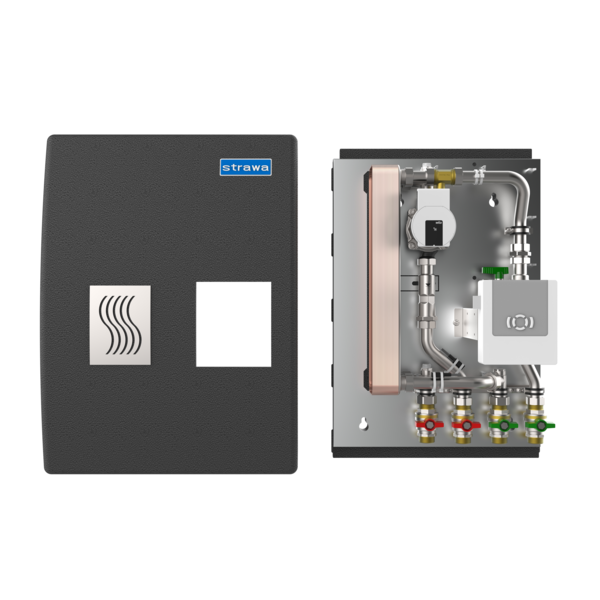

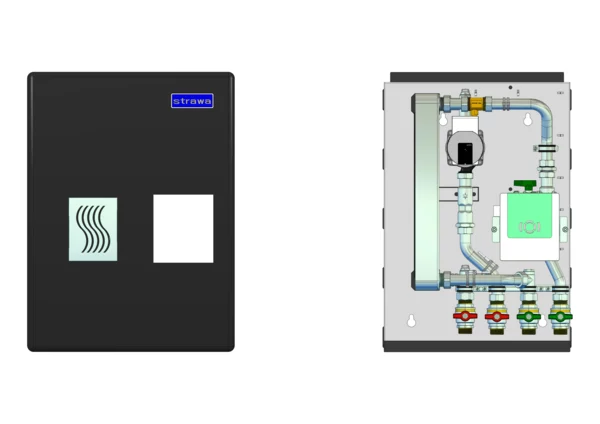

strawa Frischwasserstation Zentrale Friwara Z22 BxHxT: 500 x 670 x 240 mm TW-Erwärmung bis max. 22 l/min, kupfergelöteter PWT, mit EPP-Dämmhaube

Artikelnummer: 30-210000

Listenpreis: 1.520,40 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Ausschreibungstext
Langtext

strawa Frischwasserstation Zentrale Friwara Z22

Frischwasserstation für die zentrale Warmwasserversorgung
Bauteile:
- solider Grundplatte aus verzinktem Stahlblech zur Anbindung des kupfergelöteten Edelstahlplattenwärmetauschers und der einzelnen Komponenten
- inklusive EPP-Dämmrhaube
- zur Verkalkungsreduzierung senkrecht positionierter und kupfergelöteter Edelstahl-Plattenwärmeübertrager mit großer thermischer Länge zur Erreichung möglichst niedriger System-Rücklauftemperaturen
- optional mit edelstahlgelöteter Edelstahl-Plattenwärmetauscher gegen Aufpreis
- die technischen Einsatzgrenzwerte im Wasser für Heizung und Sanitär in den technischen Datenblättern des Wärmetauscherherstellers sind einzuhalten
- Warmwasser-Erzeugung im hygienischen Durchflussprinzip mit elektronischem Regler und schnell reagierendemVolumenstrommesser inklusive Fühler an VL, RL, WW Ausgang, KW Eingang
- die Regelparamenter sind im Regler hinterlegt
- Zur Inbetriebnahme müssen Uhrzeit und gewünschte Warmwassertemperatur eingestellt werden
- elektronisch geregelte Umwälzpumpe Para 15-130/8-75/iPWM
- optional mit Zirkulation
- sämtliche Rohrleitungen aus Edelstahl DN 25
- Rohrschellen aus verzinktem Stahl mit Gummieinlage zur Schall und Wärmeentkopplung
- Rohranschlüsse nach unten abgehend
- geringer Druckverlust auf derTrinkwasserseite
- elektronische Regelung
- Regelbereich der Zapftemperatur 45-60° C
- Station komplett montiert und auf Dichtigkeit geprüft, einschließlich der Dichtungen
Technische Daten:
- max. Betriebsdruck primär: 10 bar
- max. Betriebstemperatur primär: 90 Grd. C
- max. Druckverlust primär: 350 mbar
- max. Betriebsdruck sekundär: 10 bar
- max. Betriebstemperatur sekundär: 70 Grd. C
- max. Druckverlust sekundär: 500 mbar
- max. Warmwasserleistung bei 50 K Spreizung: 77 kW
- max. Zapfmenge bei TWW = 60° C: 22 l/min
- min. Vordruck sekundär: 2,0 bar
- Regelbereich der Zapftemperatur: 45-60° C
- Werkstoffe Fittinge sekundär: CuZn40Pb2
- Werkstoffe Fittinge primär: CuZn40Pb2 zum Teil CuZn39Pb3
- Werkstoffe Rohrleitungen: Edelstahl

strawa Frischwasserstation Zentrale Friwara Z22

Frischwasserstation für die zentrale Warmwasserversorgung
Bauteile:
- solider Grundplatte aus verzinktem Stahlblech zur Anbindung des kupfergelöteten Edelstahlplattenwärmetauschers und der einzelnen Komponenten
- inklusive EPP-Dämmrhaube
- zur Verkalkungsreduzierung senkrecht positionierter und kupfergelöteter Edelstahl-Plattenwärmeübertrager mit großer thermischer Länge zur Erreichung möglichst niedriger System-Rücklauftemperaturen
- optional mit edelstahlgelöteter Edelstahl-Plattenwärmetauscher gegen Aufpreis
- die technischen Einsatzgrenzwerte im Wasser für Heizung und Sanitär in den technischen Datenblättern des Wärmetauscherherstellers sind einzuhalten
- Warmwasser-Erzeugung im hygienischen Durchflussprinzip mit elektronischem Regler und schnell reagierendemVolumenstrommesser inklusive Fühler an VL, RL, WW Ausgang, KW Eingang
- die Regelparamenter sind im Regler hinterlegt
- Zur Inbetriebnahme müssen Uhrzeit und gewünschte Warmwassertemperatur eingestellt werden
- elektronisch geregelte Umwälzpumpe Para 15-130/8-75/iPWM
- optional mit Zirkulation
- sämtliche Rohrleitungen aus Edelstahl DN 25
- Rohrschellen aus verzinktem Stahl mit Gummieinlage zur Schall und Wärmeentkopplung
- Rohranschlüsse nach unten abgehend
- geringer Druckverlust auf derTrinkwasserseite
- elektronische Regelung
- Regelbereich der Zapftemperatur 45-60° C
- Station komplett montiert und auf Dichtigkeit geprüft, einschließlich der Dichtungen
Technische Daten:
- max. Betriebsdruck primär: 10 bar
- max. Betriebstemperatur primär: 90 Grd. C
- max. Druckverlust primär: 350 mbar
- max. Betriebsdruck sekundär: 10 bar
- max. Betriebstemperatur sekundär: 70 Grd. C
- max. Druckverlust sekundär: 500 mbar
- max. Warmwasserleistung bei 50 K Spreizung: 77 kW
- max. Zapfmenge bei TWW = 60° C: 22 l/min
- min. Vordruck sekundär: 2,0 bar
- Regelbereich der Zapftemperatur: 45-60° C
- Werkstoffe Fittinge sekundär: CuZn40Pb2
- Werkstoffe Fittinge primär: CuZn40Pb2 zum Teil CuZn39Pb3
- Werkstoffe Rohrleitungen: Edelstahl

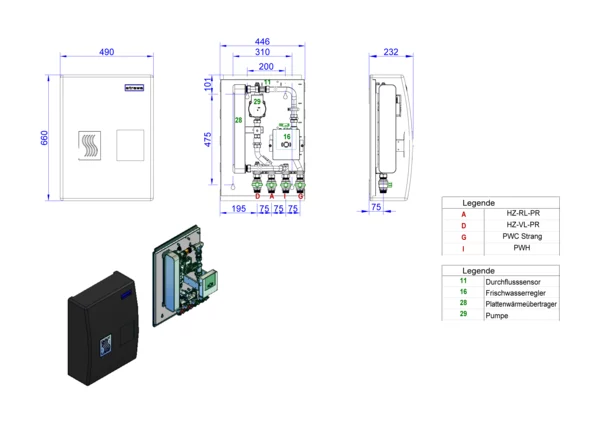

Abmessung (Breite x Höhe x Tiefe): 500 x 670 x 240 mm
Gewicht: 19,44 kg
EAN: 4061323003648
Warennummer: 84191900
Artikelnummer: 30-210000
Warengruppe: 30
URL: https://www.strawa.com/produkt/30-210000

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen

strawa Frischwasserstation Zentrale
Friwara Z22
BxHxT: 500 x 670 x 240 mm
Trinkwassererwärmung bis max. 22 l/min,
kupfergelöteter Plattenwärmetauscher,
mit EPP-Dämmhaube

EAN: 4061323003648
Artikelnummer: 30-210000
Warengruppe: 30
Warennummer: 84191900

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323003648

Listenpreis1.520,40 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84191900

Standardversand (Tage)5

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)500

Höhe (mm)670

Tiefe (mm)240

Gewicht (kg)1

Verpackungsabmessungen

Breite (mm)520

Höhe (mm)285

Tiefe (mm)710

Gewicht (kg)2

Merkmale

Klassifizierung ETIM 9

Material austauschbar rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher kupfergelötet

Wärmetauscher vollversiegelt Nein

Wechselschalter mit doppelter Trennung Nein

Max. Arbeitsdruck 10

Max. Vorlauftemperatur 90 °C

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. übertragbare Kapazität 90/10-65 -

Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb -

Anschlussspannung 230 V

Nennleistung -

Aufladepumpe (Zentralheizung) Ja

Anzahl Aufladepumpen 1

Trinkwasserpumpe Nein

Dreiwege-Drosselklappe Nein

Regelung Ja

Legionellenüberwachung Nein

Anschluss kaltes Trinkwasser Außengewinde Gas konisch BSPT-R (ISO 7-1 / EN 10226-1)

Nenndurchmesser kaltes Trinkwasser 1 Zoll (25)

Rohraußendurchmesser kaltes Trinkwasser -

Anschluss Warmwasser Außengewinde Gas konisch BSPT-R (ISO 7-1 / EN 10226-1)

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss Vorlauf Außengewinde Gas konisch BSPT-R (ISO 7-1 / EN 10226-1)

Nenndurchmesser Zufuhr 1 Zoll (25)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf Außengewinde Gas konisch BSPT-R (ISO 7-1 / EN 10226-1)

Nenndurchmesser Rücklauf 1 Zoll (25)

Rohraußendurchmesser Rücklauf -

Mit Zirkulationsanschluss Nein

Anschluss Speicher -

Größe Anschluss Speicher -

Mit Wärmedämmung Ja

Werkstoff der Wärmedämmung Expandiertes Polypropylen (EPP)

Sicherheitsventil im Trinkwasserkreis Nein

Absperrkugelhahn im Trinkwasserkreis Ja

Kv-Wert Speicherkreis -

Kv-Wert Trinkwasserkreis -

Montage Wand

Volumenstromsensor Turbine

Ausführung Temperatursensor Pt1000

Pumpensteuersignal PWM

Höhe 670 mm

Breite 500 mm

Tiefe 240 mm

EF016992 -
