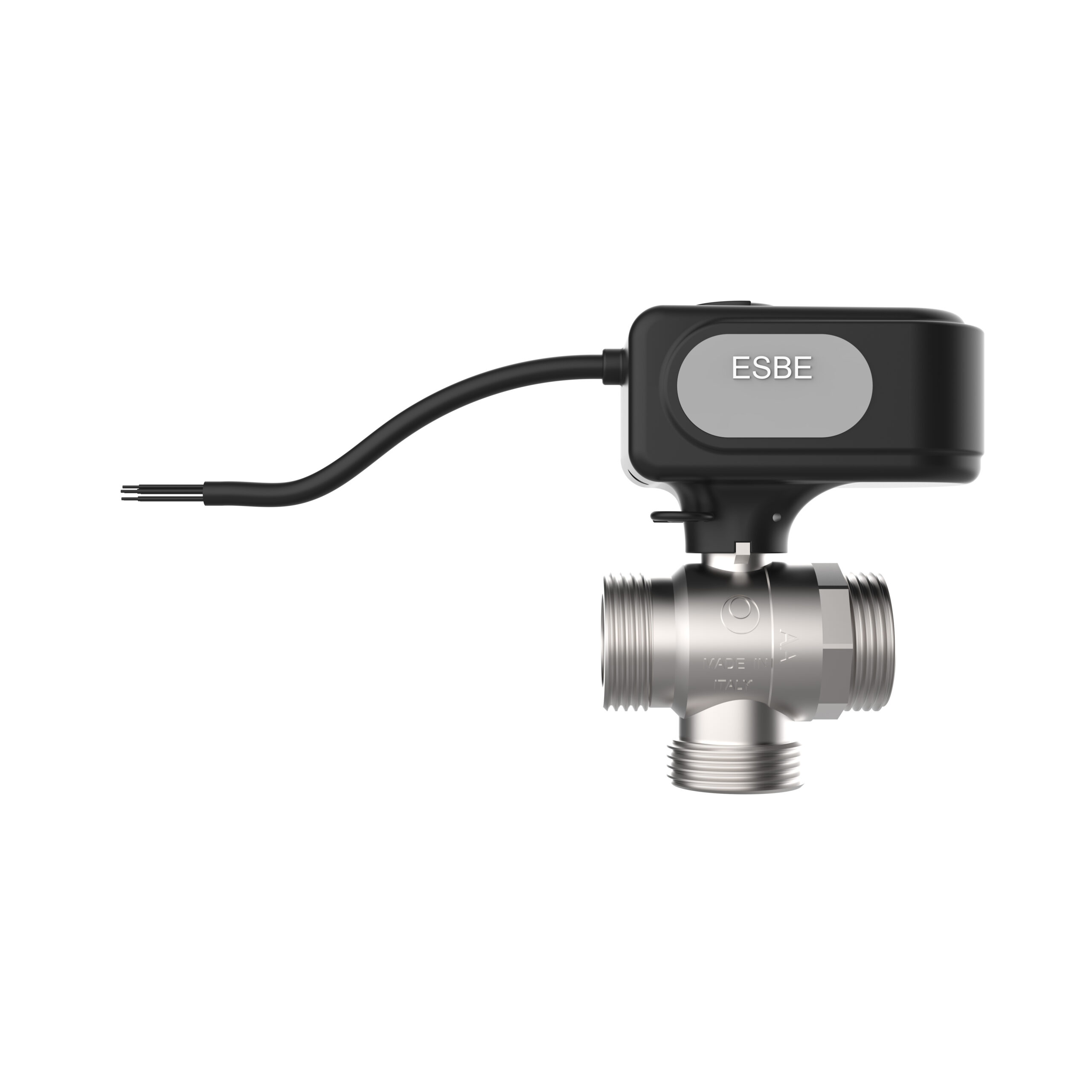

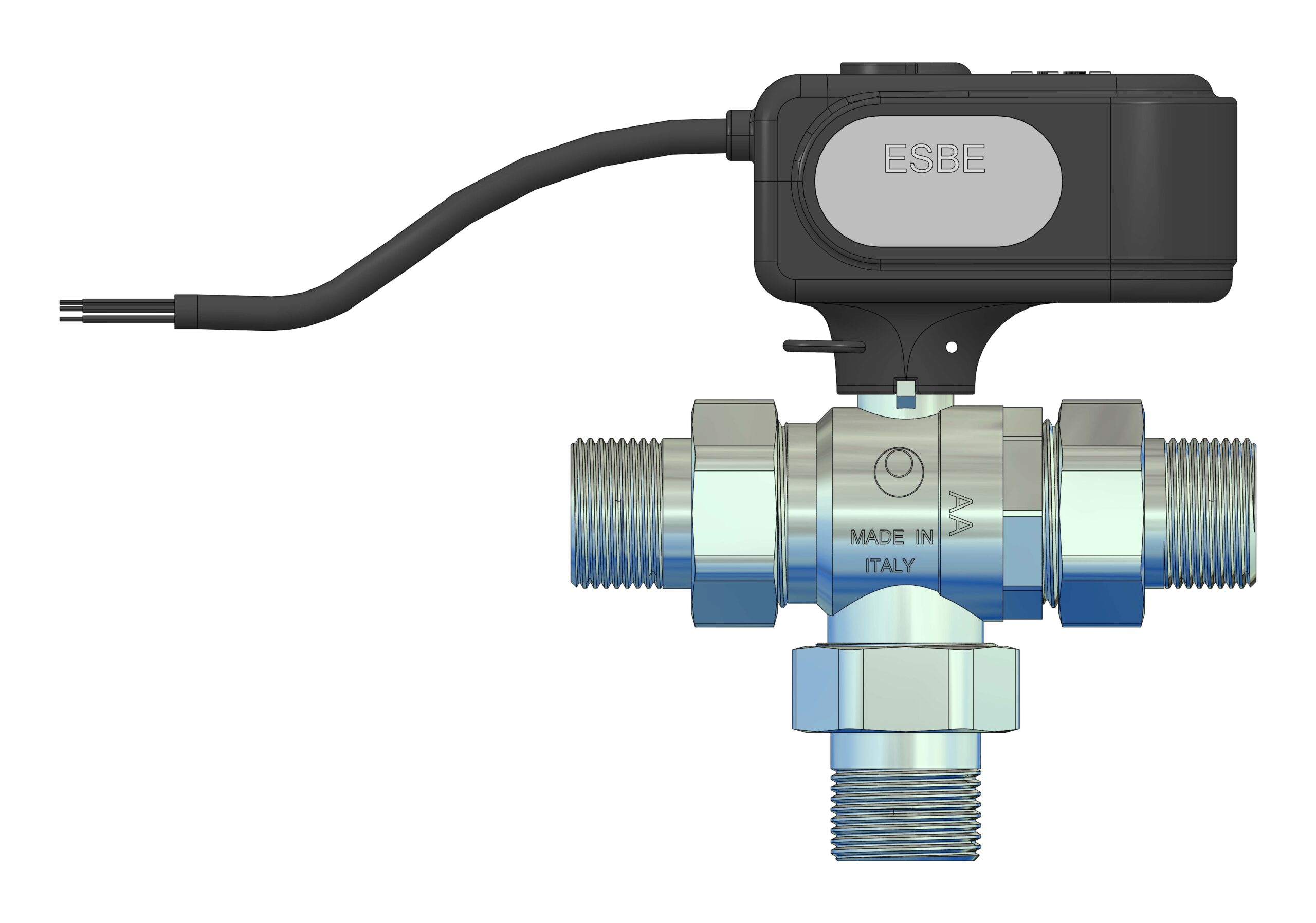

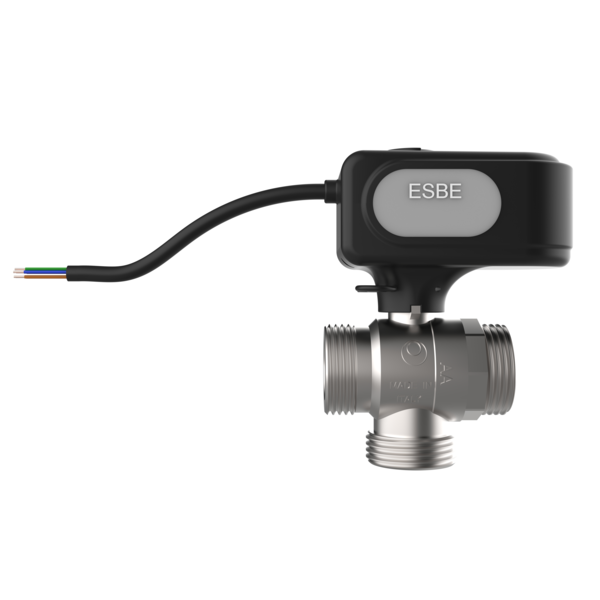

strawa Friwara Z motorisierter Kugelhahn MBA132 DN25

strawa Friwara Z motorisierter Kugelhahn MBA132 DN25

1. Beschreibung:
   Der motorisierte 3-Wege Kugelhahn MBA132 eignet sich zum Umschalten in Heiz- und Kühlsystemen und ist luftblasendicht nach EN12266-1. Der 2-Punkt Stellmotor (230 V AC, 50 Hz) bietet eine Ein/Aus-Funktion sowie einen zusätzlichen Hilfsschalter. Die Kabellänge beträgt 0,85 Meter. Ein Antikondensationswiderstand verhindert eine Kondensatbildung auf der Platine. Der Stellantrieb wird schnell, einfach und sicher mittels Splint auf dem Kugelhahn befestigt. Stellantrieb und Kugelhahn haben einen Drehwinkel von 90°.
2. Technische Daten:



   1. Kugelhahn:

      • Kvs Wert: 11,3 m³/h
      • Druckstufe PN 32
      • Medientemperatur 0 bis 90 °C
      • Drehmoment < 4 Nm (bei Nenndruck)
      • Betriebsdruck 3,2 MPa (32 bar)
      • Leckrate EN12266-1
      interne Leckrate B luftblasendicht
      externe Leckrate A luftblasendicht

      • Medien Heizungswasser (VDI 2035), Wasser-Glykol max. 50 %
      • Material:

        • Ventilgehäuse Messing CW 617, vernickelt
        • Endteil Messing CW 617, vernickelt
        • Sitz PTFE
        • O-Ring FPM
        • Kugel Messing CW 617, verchromt
        • Scheibe PTFE
        • Welle Messing CW 614, verchromt
        • O-Ring, Welle HNBR
        • Dichtung hitzeresistente Faser
        • Anschlussstücke Messing CW 617, vernickelt
        • Überwurfmutter Messing CW 617, vernickelt
   2. Stellmotor:

      • Umgebungstemperatur 0 bis 50 °C
      • Schutzklasse Gehäuse IP44
      • Schutzklasse II
      • Stromversorgung 230 V +- 10% AC. 50 Hz
      • Steuersignal 2-Punkt SPST
      • Stromverbrauch
      • Motorbetrieb 2,5 W
      • Antikondensationswiderstand bis zu 5 W
      • Schutzklasse Hilfsschalter 6(1) A 230 V AC
      • Laufzeit 90° 40 Sekunden
      • Drehmoment 10 Nm

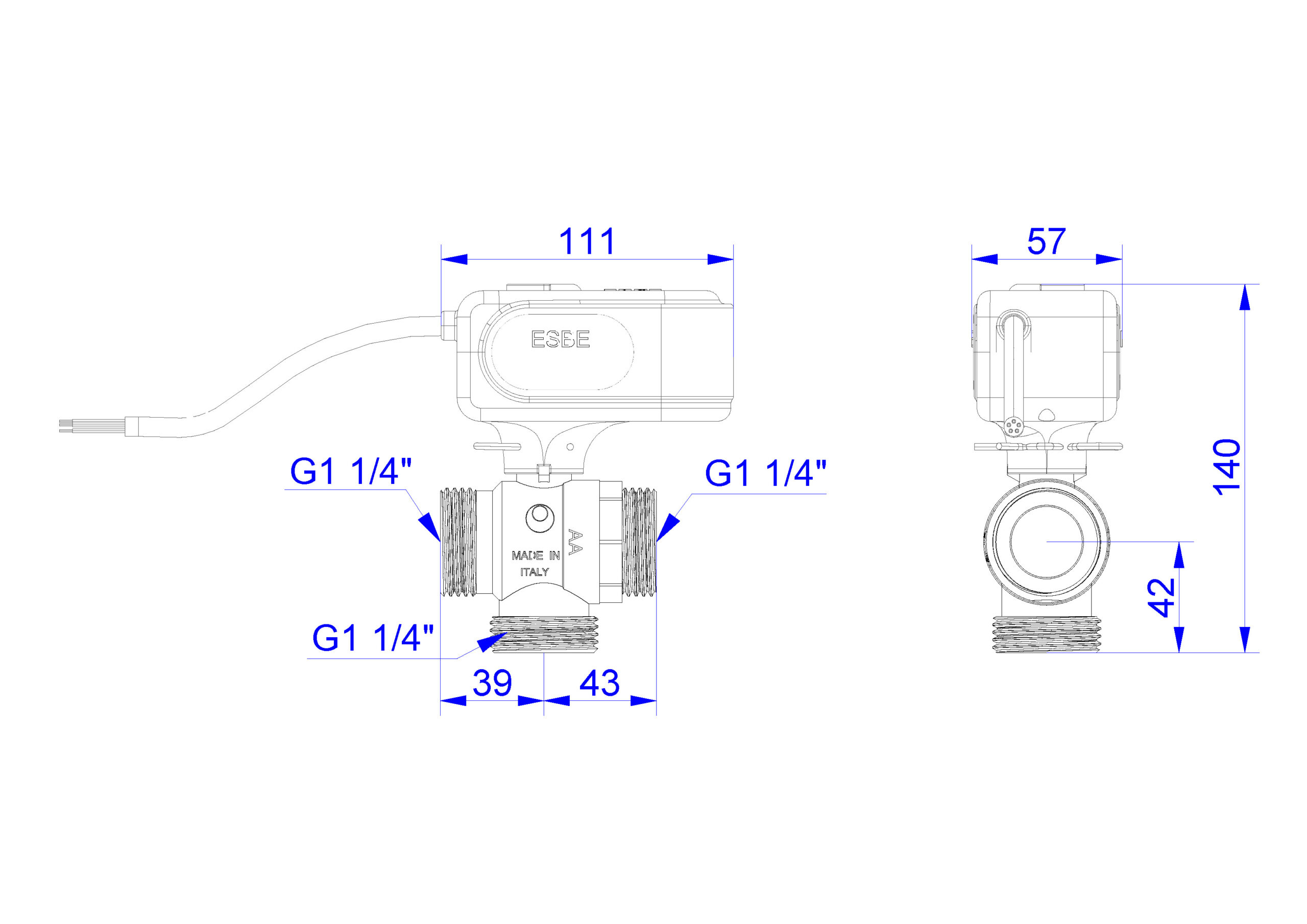

3. Anschluesse:

   • Außengewinde G 1 1/4"

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
