strawa Comfort Mehrpreis Vorverdrahtung Modbus mit EGO 230 V 2 Hkr.

strawa Comfort Mehrpreis Vorverdrahtung Modbus mit EGO 230 V 2 Hkr.

1. Beschreibung:


   Die strawa Comfort Vorverdrahtung Modbus mit EGO-Regelantrieben 230 V dient der Einbindung der strawa Comfort-Anschlussstation in ein Modbus-Gebäudemanagementsystem. Sie ist passend für Comfort-Schränke und Comfort-Anschlussstationen ohne Wasserzählerstrecken. Die Anschlussstation führt mithilfe des integrierten EGO-Systems einen vollautomatischen hydraulischen Abgleich aller Heizkreise durch und ist für den direkten Anschluss an Heiz- und Kühlnetze ausgelegt. Die vormontierten und vorverdrahteten elektrothermischen EGO-Regelantriebe sind vollständig in das Modbus-Gebäudemanagementsystem integriert und ermöglichen den Datenaustausch für eine präzise Einzelraumregelung sowie die zentrale Visualisierung, Bedienung und komfortable Fernsteuerung aller Heiz- und Kühlkreise.

2. Vorteile:

   • werkseitig vormontierte und vorverdrahtete Modbus-Komponenten reduzieren den Installations- und Verdrahtungsaufwand
   • vollautomatischer hydraulischer Abgleich aller Heizkreise durch das integrierte EGO-System
   • präzise Einzelraumregelung durch intelligente, autonom arbeitende EGO-Regelantriebe
   • zentrale Visualisierung, Bedienung und komfortable Fernsteuerung der Heiz- und Kühlkreise über das Modbus-Gebäudemanagementsystem

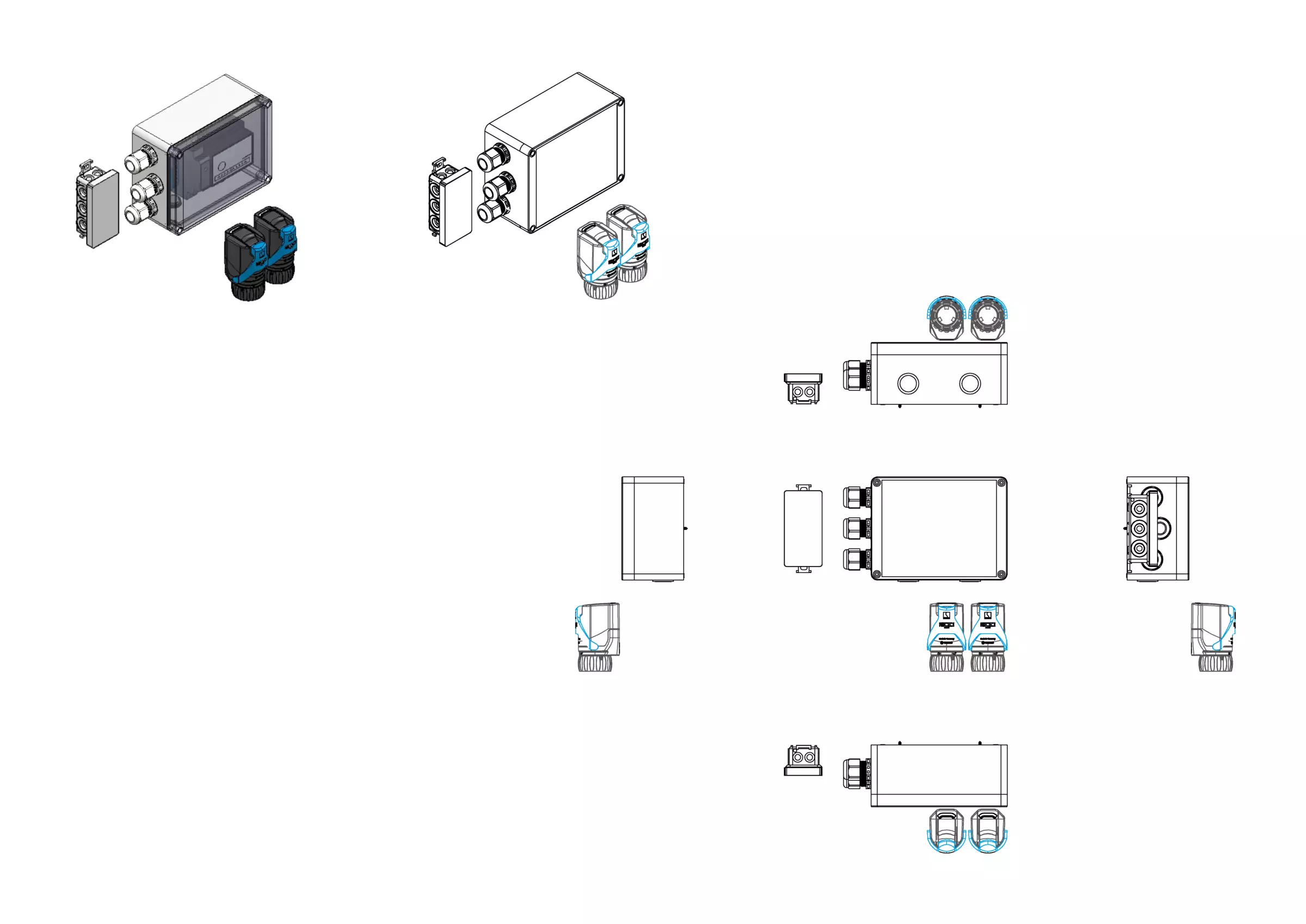

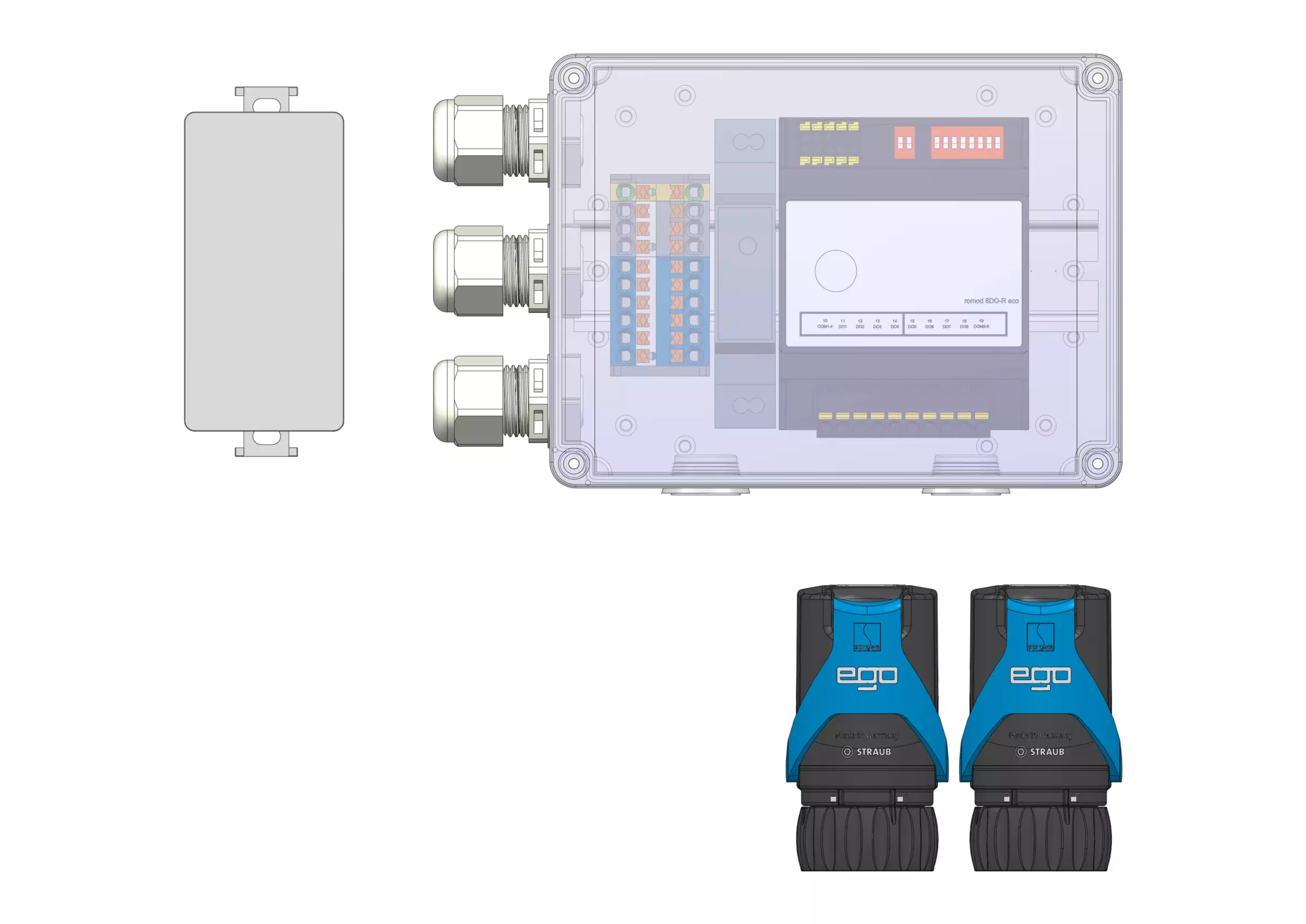

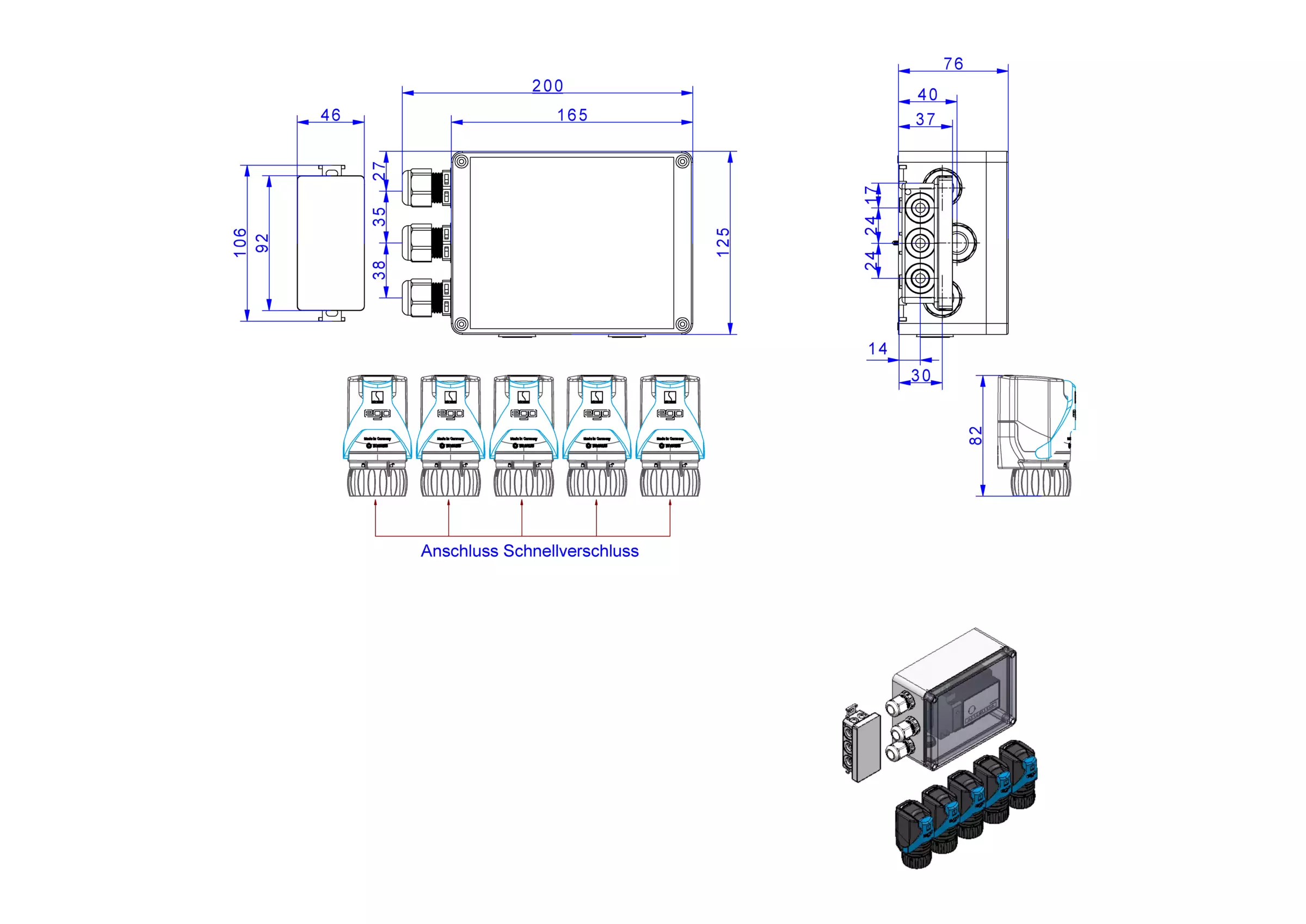

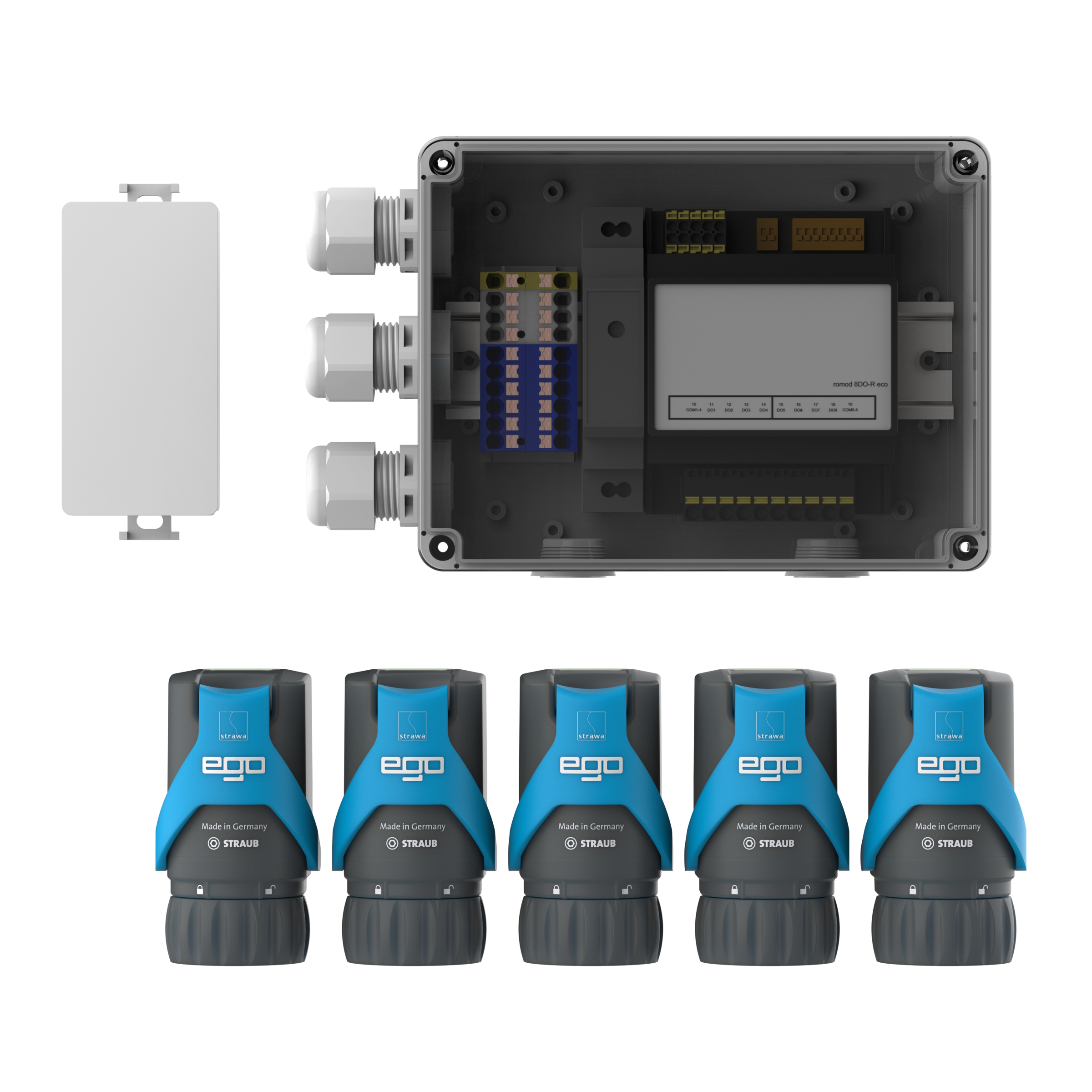

3. Bestandteile:



   1. EGO-Regelantriebe

      • zum Heizen und Kühlen, EGO erkennt die Betriebsart selbstständig
      • intelligent autonome elektrothermische EGO-Regelantriebe 230 V NC mit EGO-Schnellverschluss
      • mit Temperaturfühlern für Außendurchmesser von 12 bis 20 mm im Vor- und Rücklauf geeignet für Flächenheizungsrohre aus Kunststoff und Metall
      • für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
      • Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
   2. BUS-Komponenten

      • Heizungsaktoren im Modbus-System sind das Bindeglied zwischen der digitalen Modbus-Steuerung und den physikalischen Heiz- bzw. Kühlkreisen
      • übernehmen die Aufgabe die EGO-Regelantriebe anzusteuern, damit der Volumenstrom in den einzelnen Heiz- und Kühlflächen der Räume bedarfsgerecht geregelt wird
4. Technische Daten:



   1. EGO-Regelantrieb

      • Ausführung stromlos geschlossen
      • Ventilanschluss STRAUB Schnellverschluss
      • Spannung 230 V AC, 50 Hz
      • Einschaltstrom 130 mA für max. 200 ms
      • Dauerbetriebsleistung 1,7 W
      • Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
      • Schließ- und Öffnungszeit ca. 3 min
      • Stellweg / Stellkraft ≥ 3,5 mm / 110 N
      • Schließmaß EGO 10,8 mm
      • Schließmaß Ventil 11,8 mm
      • Medientemperatur 10 bis 60 °C (Stellung Automatik: Vorlauftemperaturbegrenzung ist aktiv)
      • Lagertemperatur -25 bis 60 °C
      • Umgebungstemperatur 0 bis 50 °C
      • Luftfeuchte 10 bis 100 % nicht kondensierend
      • Schutzart / Schutzklasse IP 54 / II
      • Einbaulage beliebig in jeder Position
      • Gehäuse / Gehäusefarbe Polyamid / grau-blau
      • Anschlussleitung flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm²
      • Sensorleitung Vorlauf flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
      • Sensorleitung Rücklauf flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm² fest verdrahtetTemperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
   2. Modbus-Aktor mit Netzteil



      1. strawa Modbus-Aktor

         • Spannungsversorgung 24 V AC oder DC, Anschluss über Klemmen
         • Stromaufnahme typisch 85 mA (DC), 220 mA (AC) (alle Relais angezogen)
         • Verlustleistung max. 2.1 W (DC), 5.3 W (AC) (alle Relais angezogen)
         • Daten digitale Ausgänge Relais (Schließer), max. 250 VAC
         • Nenndaten für ohmsche Last anfänglicher Kontaktwiderstand 100 mOhm (bei 1A / 24 VDC)
         • Nennlast 3 A bei 250 VAC / 30 VDC
         • max. Schaltspannung 277 VAC, 30 VDC
         • max. Schaltleistung 830 VA (AC), 90 W (DC)
         • Lebensdauer 100.000 Schaltspiele (bei Nennlast)
         • Induktive Lasten sind so weit wie möglich zu vermeiden bzw. an der Quelle zu entstören
         • Bus-Schnittstelle RS485
         • Unterstützte Baudraten (Autobauding) 9.600 Baud, 19.200 Baud, 38.400 Baud, 57.600 Baud
         • Bus-Zykluszeit individuell abhängig von Baudrate und angesprochenen Datenpunkten
         • Speicher uPC-intern
         • Konfigurationseinstellungen werden im internen EEPROM gespeichert, max. Anzahl Schreibzyklen 100.000
         • Protokoll Modbus rtu (RS485), Format 8 N 1
         • Umgebungsbedingungen
         • Betriebstemperatur 0...50 °C
         • Transport- und Lagertemperatur 0...70 °C
         • Relative Feuchte 10...90 %, nicht kondensierend
         • Abmessungen BxHxT 72 x 92 x 70 mm
         • Schutzart IP 20
      2. strawa Hutschienen-Netzteil

         • geeignet für Reihenbau
         • Spannungsart der Versorgungsspannung AC
         • Leistungsabgabe 15 W
         • Ausgangsspannung geregelt
         • Ausführung des elektrischen
         • Anschlusses Schraubanschluss
         • Tragschienenmontage möglich
         • stabilisiert A
         • Erste Ausgangsspannung einstellbar
         • Abmessungen BxHxT 18 x 90 x 59 mm
         • Bemessungsversorgungsspannung bei AC 50 Hz 264 - 85 V
         • Kurzschlussfest
         • Performance Level nach EN ISO 13849-1 ohne
         • max. Ausgangsstrom 1 0,63 A
         • Breite in Teilungseinheiten 1
         • Nennwert Ausgangsspannung 1 24 V
         • Nennwert Ausgangsstrom 1 0,63 A



Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
