1. Beschreibung:


   Die strawa Comfort Vorverdrahtung KNX mit EGO-Regelantrieb 230 V dient der Einbindung für die strawa Comfort-Anschlussstation in ein KNX-Gebäudemanagementsystem. Passend für Comfort-Schränke und Comfort-Anschluss-stationen ohne Wasserzählerstrecken. Die Anschlussstation führt mithilfe des integrierten EGO-Systems einen vollautomatischen hydraulischen Abgleich aller Heizkreise durch und ist für den direkten Anschluss an Heiz- und Kühlnetze ausgelegt. Die vormontierten und vorverdrahteten elektrothermischen EGO-Regelantriebe sind vollständig in das KNX-System integriert und ermöglichen den Datenaustausch mit dem KNX-Gebäudemanagementsystem. Dadurch werden eine präzise Einzelraumregelung, die zentrale Visualisierung und Bedienung sowie die komfortable Fernsteuerung aller Heiz- und Kühlkreise ermöglicht.

2. Vorteile:

   • Zeitersparnis bei Montage und Inbetriebnahme
   • werkseitig geprüfte Verdrahtung mit sofort betriebsbereiten EGO-Regelantrieben
   • fehlerfreie KNX-Anbindung ohne Nachverdrahtung
   • volle Integration in die KNX-Gebäudeautomation

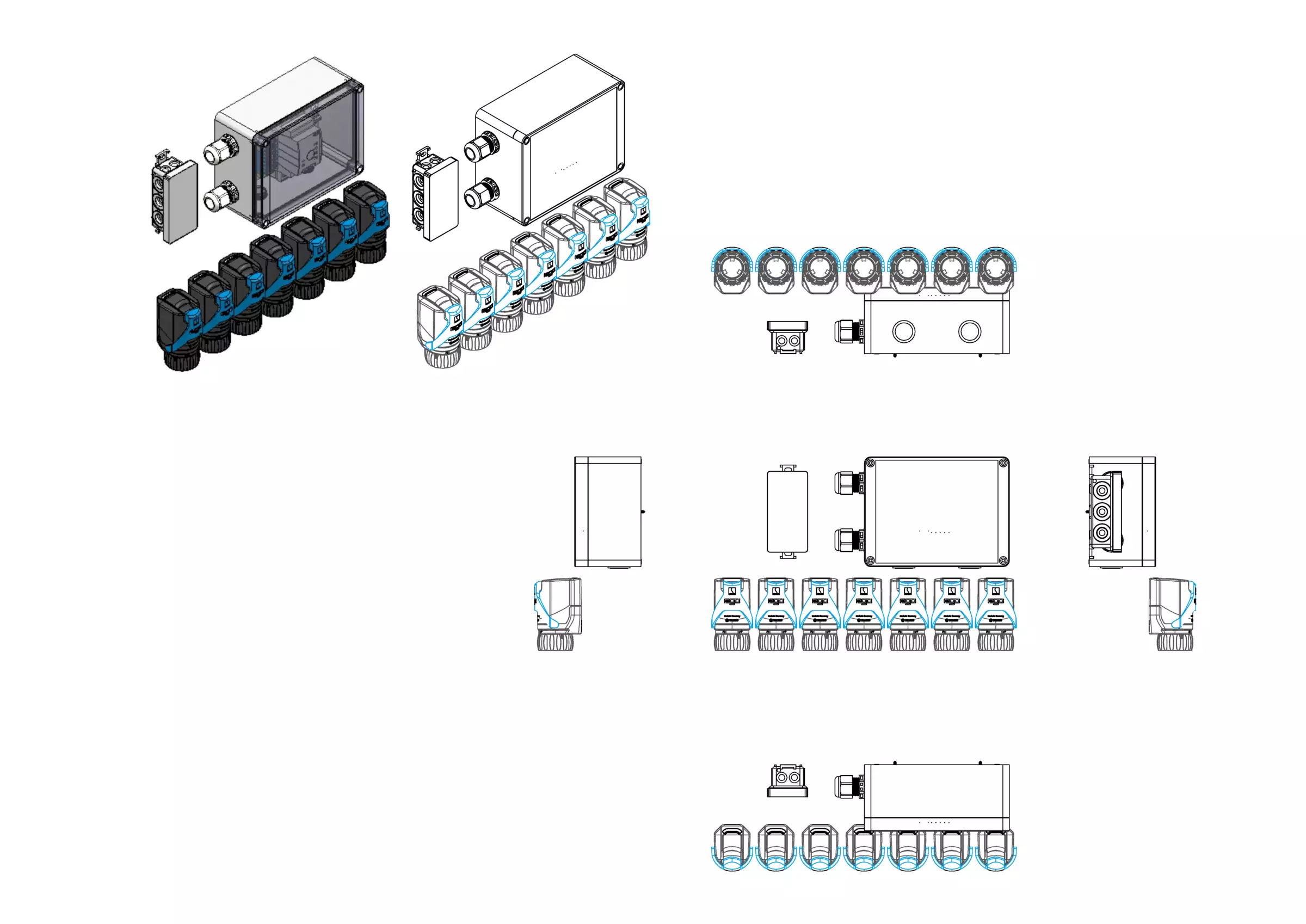

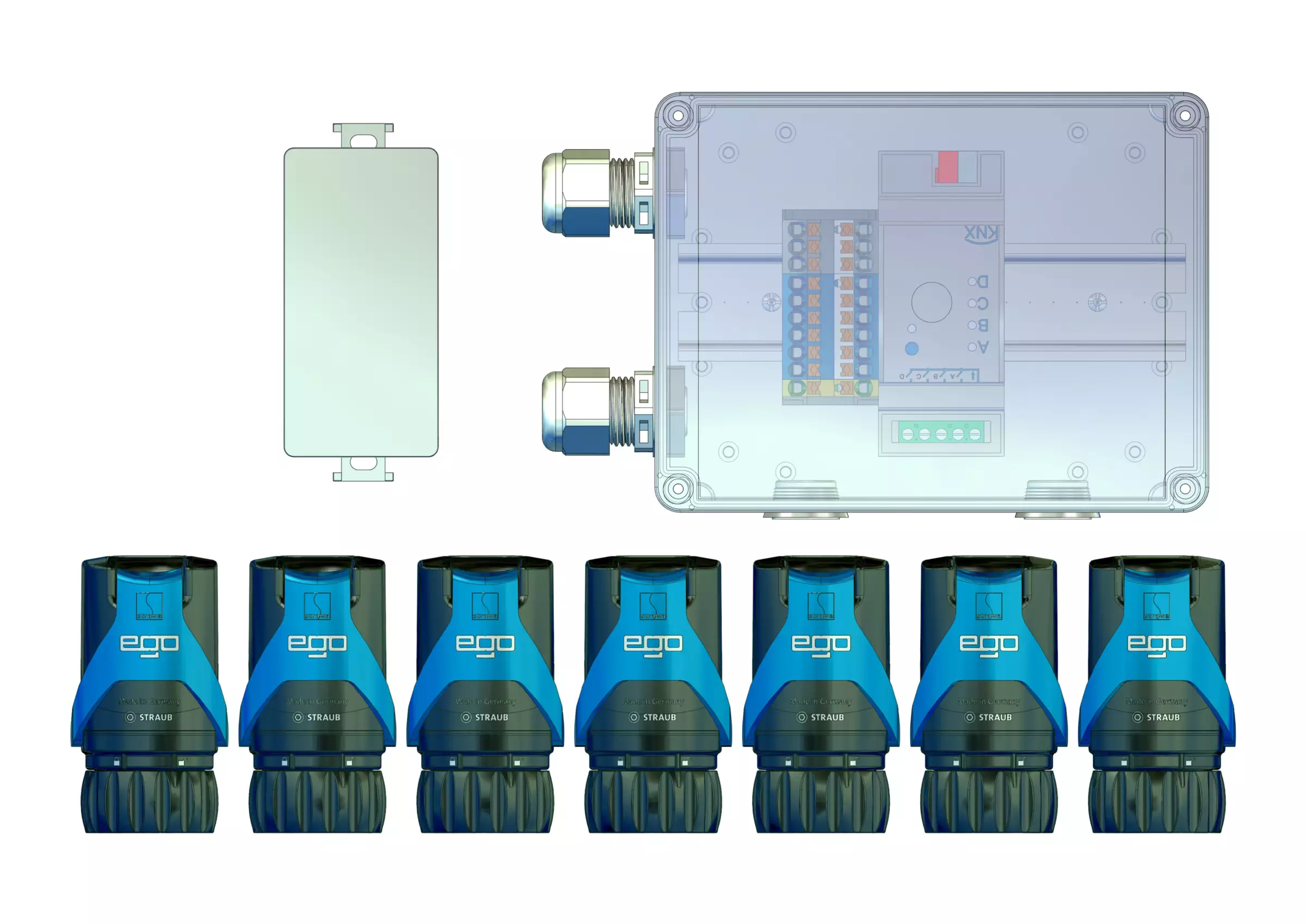

3. Bestandteile:



   1. EGO-Regelantriebe

      • zum Heizen und Kühlen, EGO erkennt die Betriebsart selbstständig
      • intelligent autonome elektrothermische EGO-Regelantriebe 230 V NC mit EGO-Schnellverschluss
      • mit Temperaturfühlern für Außendurchmesser von 12 bis 20 mm im Vor- und Rücklauf geeignet für Flächenheizungsrohre aus Kunststoff und Metall
      • für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
      • Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
   2. KNX-Komponenten

      • Heizungsaktoren im KNX-System sind das Bindeglied zwischen der digitalen KNX-Steuerung und den physikalischen Heiz- bzw. Kühlkreisen
      • übernehmen die Aufgabe die EGO-Regelantriebe anzusteuern, damit der Volumenstrom in den einzelnen Heiz- und Kühlflächen der Räume bedarfsgerecht geregelt wird
4. Technische Daten:



   1. EGO-Regelantriebe

      • Ventilanschluss STRAUB Schnellverschluss
      • Spannung 230 V AC, 50 Hz
      • Einschaltstrom 130 mA für max. 200 ms
      • Dauerbetriebsleistung 1,7 W
      • Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
      • Schließ- und Öffnungszeit ca. 3 min
      • Stellweg / Stellkraft ≥ 3,5 mm / 110 N
      • Schließmaß EGO 10,8 mm
      • Schließmaß Ventil 11,8 mm
      • Medientemperatur 10 bis 60 °C (Stellung Automatik: Vorlauftemperaturbegrenzung ist aktiv)
      • Lagertemperatur -25 bis 60 °C
      • Umgebungstemperatur 0 bis 50 °C
      • Luftfeuchte 10 bis 100 % nicht kondensierend
      • Schutzart / Schutzklasse IP 54 / II
      • Einbaulage beliebig in jeder Position
      • Gehäuse / Gehäusefarbe Polyamid / grau-blau
      • Anschlussleitung flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm²
      • Sensorleitung Vorlauf flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
      • Sensorleitung Rücklauf flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm² fest verdrahtet
      • Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
   2. KNX-Aktor 4-fach / 8-fach

      • Schutzart IP20
      • Gewicht 0,1 kg / 0,16 kg
      • Montageart REG
      • Anzahl der Ausgänge 4 / 8
      • max. Ausgangsstrom 0,5 A
      • max. Schaltstrom (Ohmsche Last) 0,5 A
      • Bussystem KNX
      • mit Busankopplung
      • Breite in Teilungseinheiten 2 / 4
      • nicht für andere Bussysteme
      • Schaltspannung 230-24 V
      • Stellgröße stetig
      • Stellgröße schaltend
      • Ventilschutzfunktion
      • Kurzbeschreibung

        • KNX Heizungsaktor 4-fach 2TE REG, 24-230 V AC
        • KNX Heizungsaktor 8-fach 4TE REG, 24-230 V AC

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
