strawa Comfort strawalogiX RT8-STA14 strawatherm 230V+Vorverdrahtung 11 Hkr

strawa Comfort strawalogiX RT8-STA14 strawatherm 230V+Vorverdrahtung 11 Hkr

1. Beschreibung:

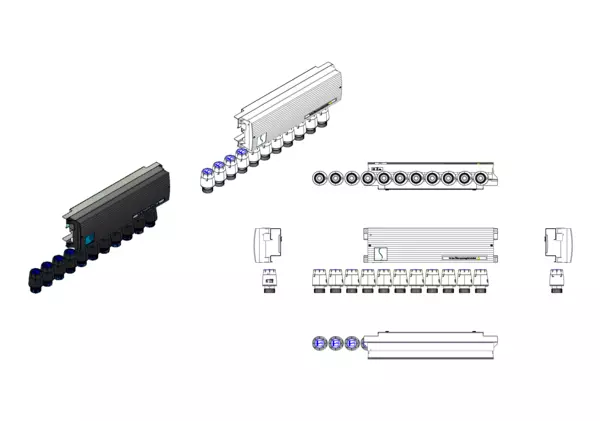

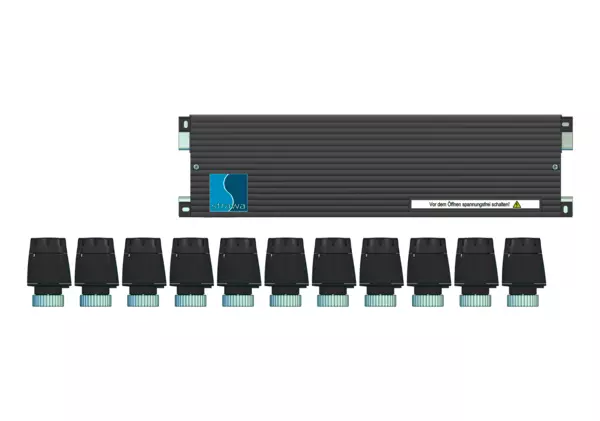

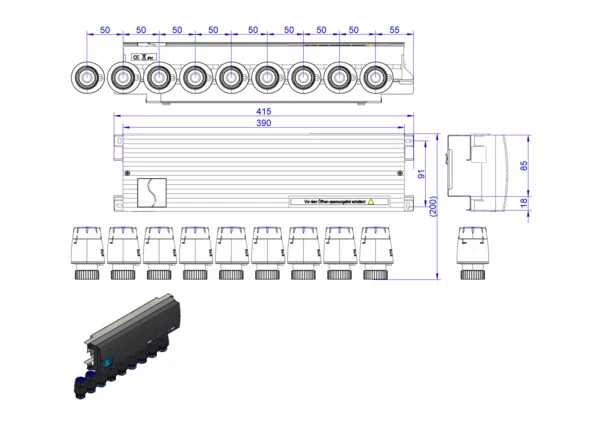

   Das Vorverdrahtungselement ist eine effiziente Lösung für den Anschluss an Anschlussverteiler der e-class 53, 63 Serie oder Comfort-Anschlussstationen FBH-63, FBR-63, FBM-63. Es besteht aus einer hochwertigen Klemmleiste und vorverdrahteten Stellantrieben. Die Stellantriebe sind bereits auf der Klemmleiste angebracht, wodurch die Installation deutlich vereinfacht wird. Die Montage erfolgt durch Befestigung der Klemmleiste auf dem Montageblech im Verteilerschrank über oder neben dem Heizkreisverteiler. Die Stellantriebe werden direkt auf die Ventileinsätze (Aufnahmegewinde M30×1,5) des Rücklaufbalkens aufgeschraubt.
2. Bestandteile:



   1. Antriebe:

      • strawatherm Stellantriebe 230 V
      • stromlos geschlossen
      • mit Re-Open-Funktion
   2. Klemmleiste:

      • strawalogiX RT-STA Klemmleiste 230 V mit Montageblech
      • mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
      • individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
      • integriertes Pumpenmodul
      • 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
      • 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschluesse:
   Bauseitig ist ein nach VDE abgesicherter 230-V-Stromanschluss vorzusehen. Für den Anschluss der Raumthermostate sind bauseitig geeignete Installationsleitungen mit mindestens vier Adern pro Raumthermostat bereitzustellen. Die Auswahl und Verlegung der Leitungen erfolgt gemäß den anerkannten Regeln der Technik, insbesondere nach DIN VDE 0100.

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
